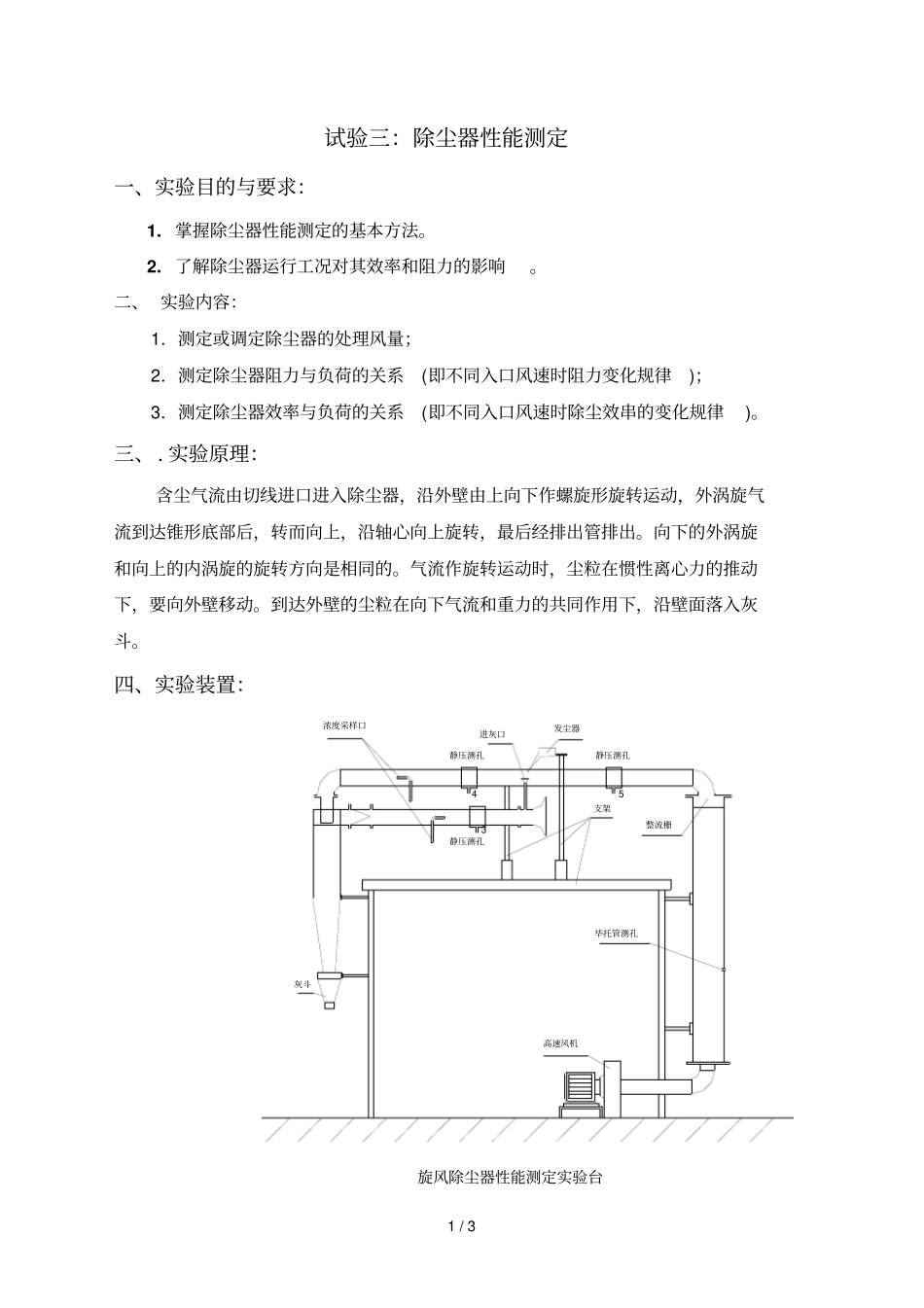

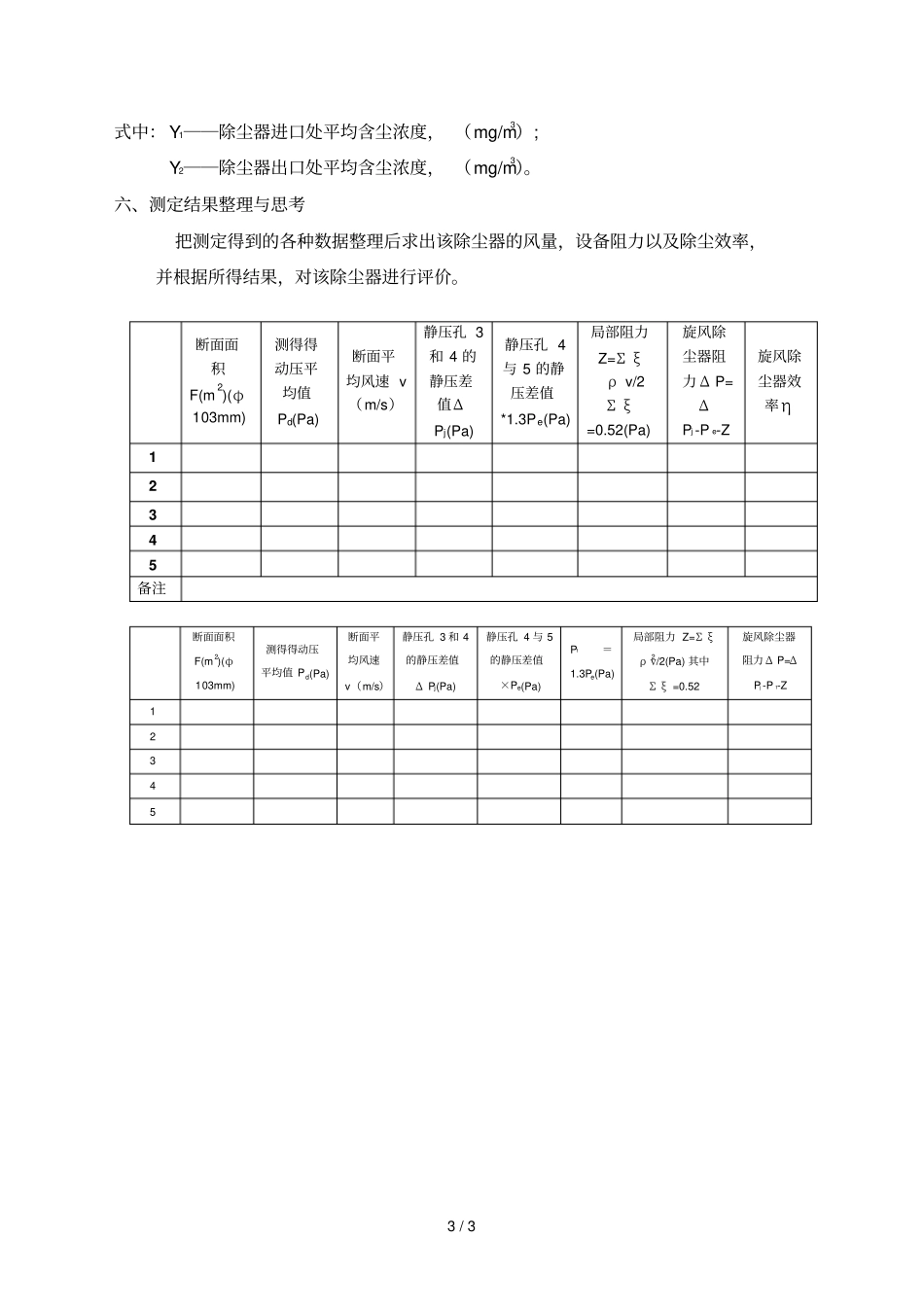

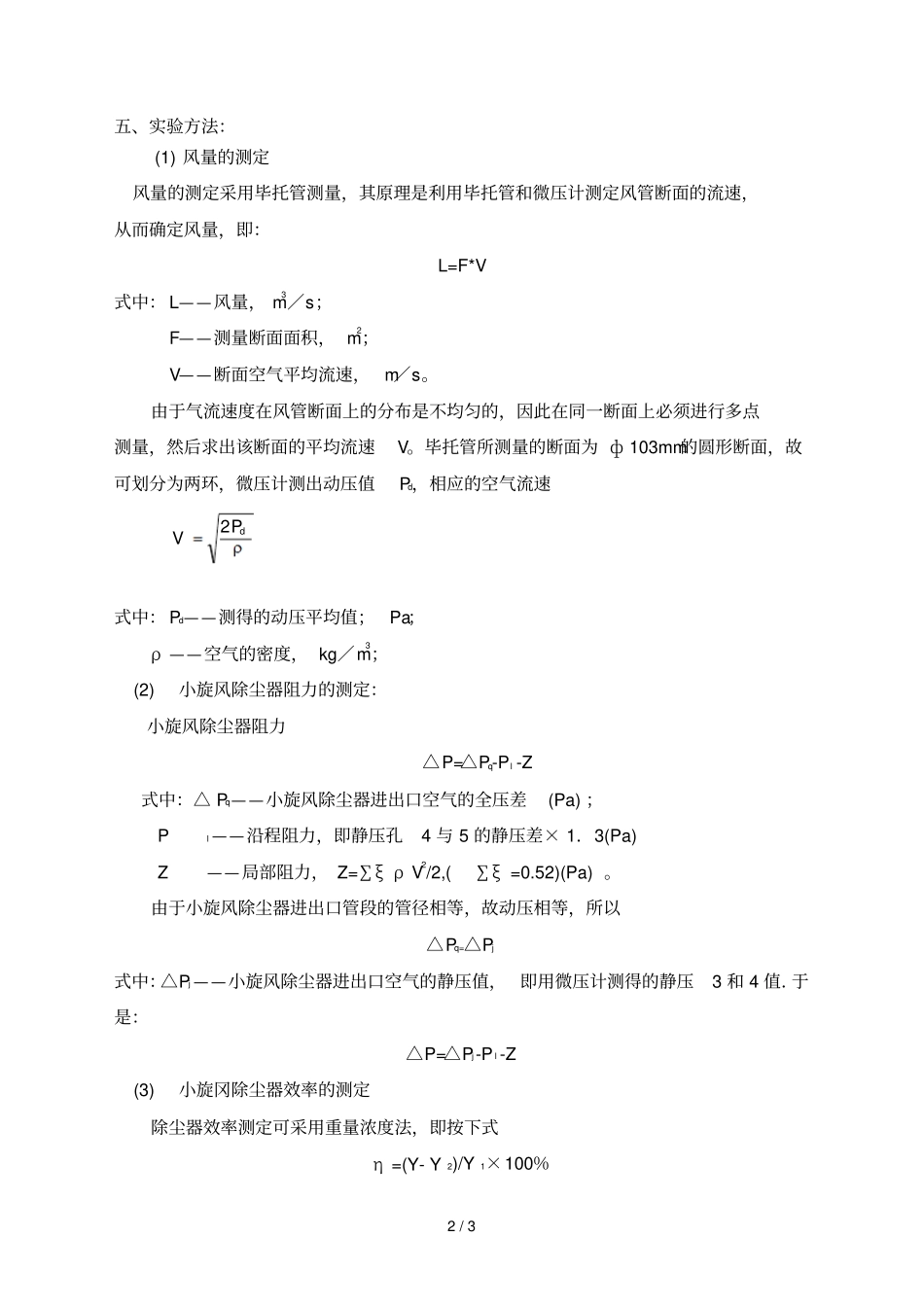

1 / 3 试验三：除尘器性能测定一、实验目的与要求：1. 掌握除尘器性能测定的基本方法。2. 了解除尘器运行工况对其效率和阻力的影响。二、 实验内容：1．测定或调定除尘器的处理风量；2．测定除尘器阻力与负荷的关系(即不同入口风速时阻力变化规律)；3．测定除尘器效率与负荷的关系(即不同入口风速时除尘效串的变化规律)。三、. 实验原理：含尘气流由切线进口进入除尘器，沿外壁由上向下作螺旋形旋转运动，外涡旋气流到达锥形底部后，转而向上，沿轴心向上旋转，最后经排出管排出。向下的外涡旋和向上的内涡旋的旋转方向是相同的。气流作旋转运动时，尘粒在惯性离心力的推动下，要向外壁移动。到达外壁的尘粒在向下气流和重力的共同作用下，沿壁面落入灰斗。四、实验装置：静压测孔静压测孔进灰口发尘器旋风除尘器性能测定实验台354整流栅毕托管测孔高速风机支架灰斗静压测孔浓度采样口2 / 3 五、实验方法：(1) 风量的测定风量的测定采用毕托管测量，其原理是利用毕托管和微压计测定风管断面的流速，从而确定风量，即：L=F*V式中： L——风量， m3／s；F——测量断面面积， m2；V——断面空气平均流速，m／s。由于气流速度在风管断面上的分布是不均匀的，因此在同一断面上必须进行多点测量，然后求出该断面的平均流速V。毕托管所测量的断面为 ф 103mm的圆形断面，故可划分为两环，微压计测出动压值Pd，相应的空气流速dPV2式中： Pd——测得的动压平均值；Pa；ρ ——空气的密度， kg／m3； (2)小旋风除尘器阻力的测定：小旋风除尘器阻力△P=△Pq-Pl -Z 式中：△ Pq——小旋风除尘器进出口空气的全压差(Pa) ； Pl ——沿程阻力，即静压孔4 与 5 的静压差× 1．3(Pa) Z——局部阻力， Z=∑ξ ρ V2/2,( ∑ξ =0.52)(Pa) 。由于小旋风除尘器进出口管段的管径相等，故动压相等，所以△Pq=△Pj式中：△Pj ——小旋风除尘器进出口空气的静压值， 即用微压计测得的静压3 和 4 值．于是：△P=△Pj-P l -Z (3)小旋冈除尘器效率的测定除尘器效率测定可采用重量浓度法，即按下式η =(Y- Y 2)/Y 1×100％3 / 3 式中： Y1――除尘器进口处平均含尘浓度， （mg/m3）; Y2――除尘器出口处平均含尘浓度， （mg/m3）。六、测定结果整理与思考把测定得到的各种数据整理后求出该除尘器的风量，设备阻力以及除尘效率，并根据所得结果，对该除尘器进行评价。断面面积F(m2)(φ103mm) 测得得动压平均值Pd(Pa) ...
