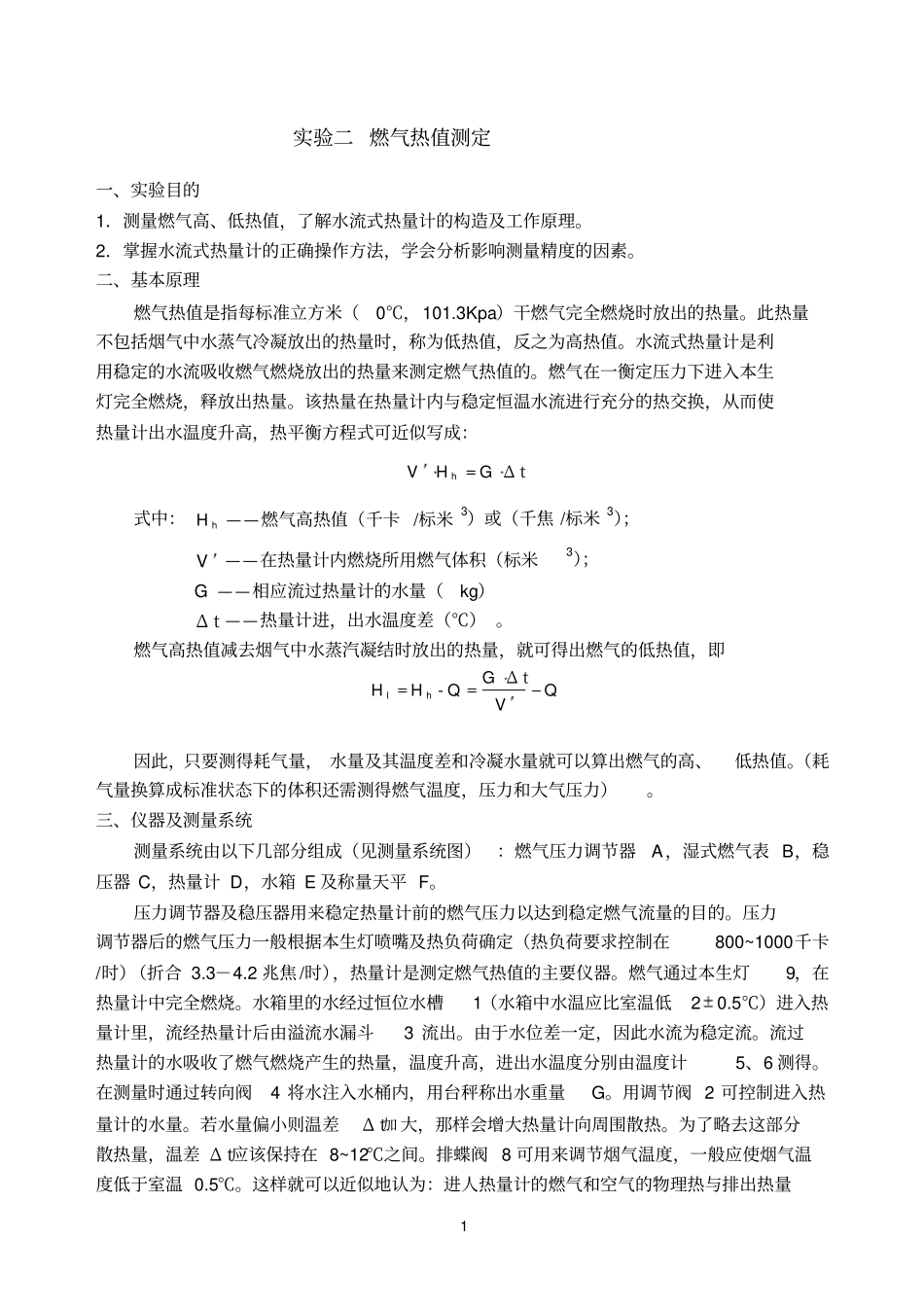

1 实验二 燃气热值测定一、实验目的1．测量燃气高、低热值，了解水流式热量计的构造及工作原理。2．掌握水流式热量计的正确操作方法，学会分析影响测量精度的因素。二、基本原理燃气热值是指每标准立方米（0℃，101.3Kpa）干燃气完全燃烧时放出的热量。此热量不包括烟气中水蒸气冷凝放出的热量时，称为低热值，反之为高热值。水流式热量计是利用稳定的水流吸收燃气燃烧放出的热量来测定燃气热值的。燃气在一衡定压力下进入本生灯完全燃烧，释放出热量。该热量在热量计内与稳定恒温水流进行充分的热交换，从而使热量计出水温度升高，热平衡方程式可近似写成：Δ tGHVh式中：hH——燃气高热值（千卡 /标米3）或（千焦 /标米3）；V——在热量计内燃烧所用燃气体积（标米3）；G ——相应流过热量计的水量（kg）Δ t ——热量计进，出水温度差（℃） 。燃气高热值减去烟气中水蒸汽凝结时放出的热量，就可得出燃气的低热值，即QVΔ tGQ-HHhl因此，只要测得耗气量， 水量及其温度差和冷凝水量就可以算出燃气的高、低热值。（耗气量换算成标准状态下的体积还需测得燃气温度，压力和大气压力）。三、仪器及测量系统测量系统由以下几部分组成（见测量系统图）：燃气压力调节器A，湿式燃气表 B，稳压器 C，热量计 D，水箱 E 及称量天平 F。压力调节器及稳压器用来稳定热量计前的燃气压力以达到稳定燃气流量的目的。压力调节器后的燃气压力一般根据本生灯喷嘴及热负荷确定（热负荷要求控制在800~1000千卡/时）（折合 3.3－4.2 兆焦 /时），热量计是测定燃气热值的主要仪器。燃气通过本生灯9，在热量计中完全燃烧。水箱里的水经过恒位水槽1（水箱中水温应比室温低20.5℃）进入热量计里，流经热量计后由溢流水漏斗3 流出。由于水位差一定，因此水流为稳定流。流过热量计的水吸收了燃气燃烧产生的热量，温度升高，进出水温度分别由温度计5、6 测得。在测量时通过转向阀4 将水注入水桶内，用台秤称出水重量G。用调节阀 2 可控制进入热量计的水量。若水量偏小则温差Δ t加 大，那样会增大热量计向周围散热。为了略去这部分散热量，温差 Δ t应该保持在 8~12℃之间。排蝶阀 8 可用来调节烟气温度，一般应使烟气温度低于室温 0.5℃。这样就可以近似地认为：进人热量计的燃气和空气的物理热与排出热量2 计的物理热相抵消。四、实验步骤（一）准备工作1．把热量计固定，调整定位螺丝使其保持垂直。2．按 2— 1 图接通气路，根据所...
