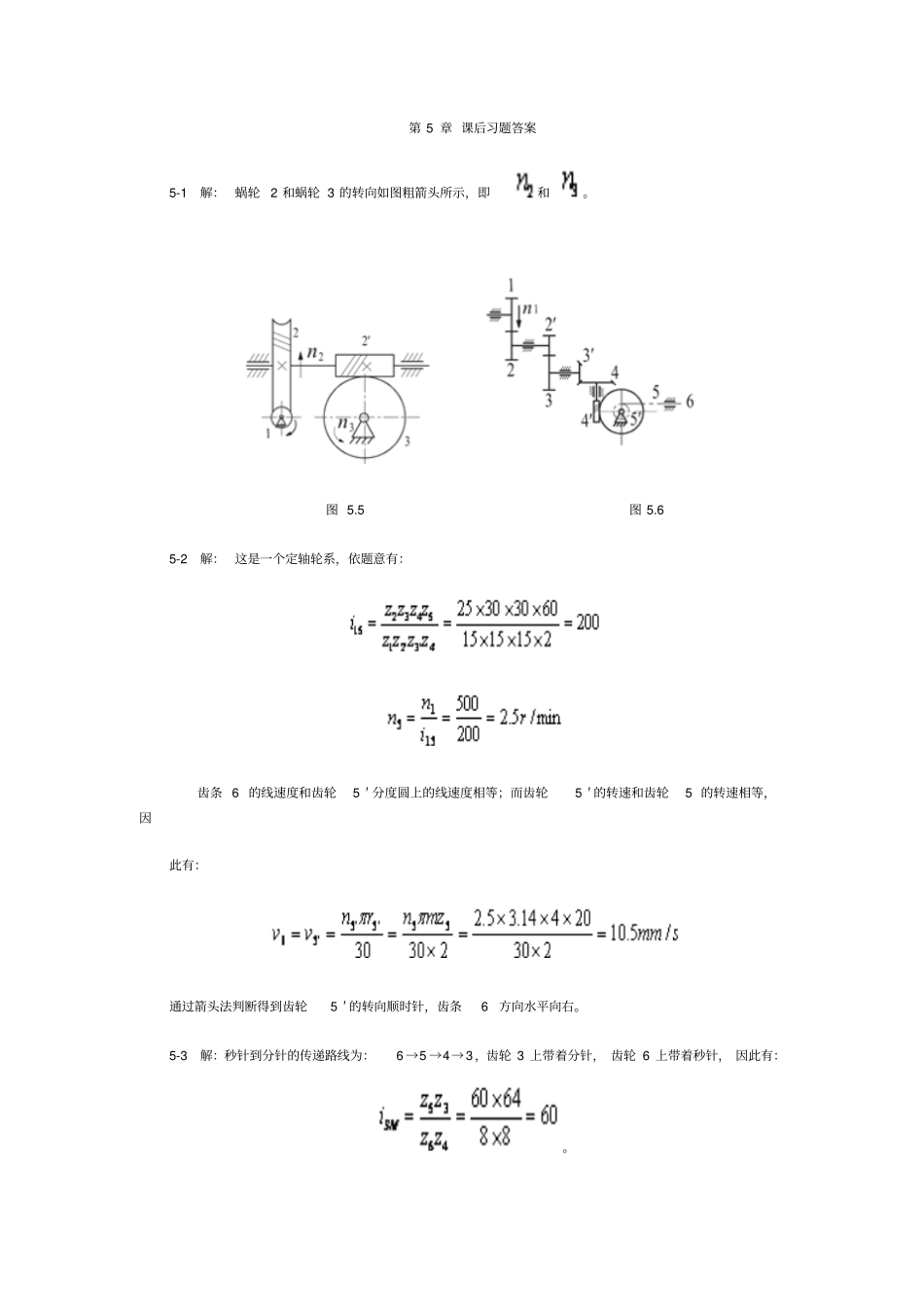

第 5 章 课后习题答案5-1解： 蜗轮2 和蜗轮 3 的转向如图粗箭头所示，即和
6 5-2解： 这是一个定轴轮系，依题意有：齿条 6 的线速度和齿轮5 ′ 分度圆上的线速度相等；而齿轮5 ′ 的转速和齿轮5 的转速相等，因此有：通过箭头法判断得到齿轮5 ′ 的转向顺时针，齿条6 方向水平向右
5-3解：秒针到分针的传递路线为：6 →5 →4→ 3，齿轮 3 上带着分针， 齿轮 6 上带着秒针， 因此有：

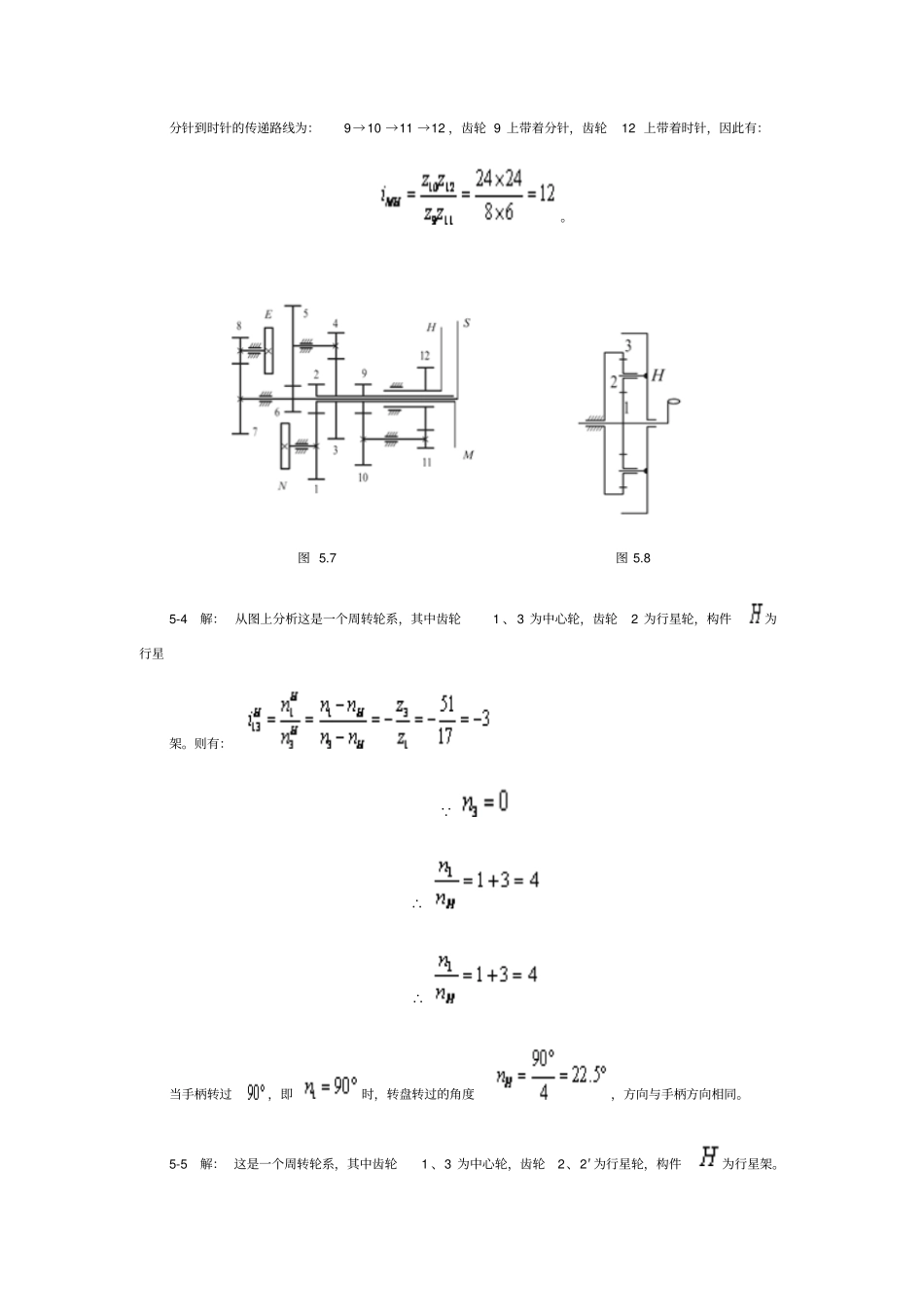

分针到时针的传递路线为：9→ 10 →11 →12 ，齿轮 9 上带着分针，齿轮12 上带着时针，因此有：
8 5-4解： 从图上分析这是一个周转轮系，其中齿轮1 、 3 为中心轮，齿轮2 为行星轮，构件为行星架
则有： ∴∴当手柄转过，即时，转盘转过的角度，方向与手柄方向相同

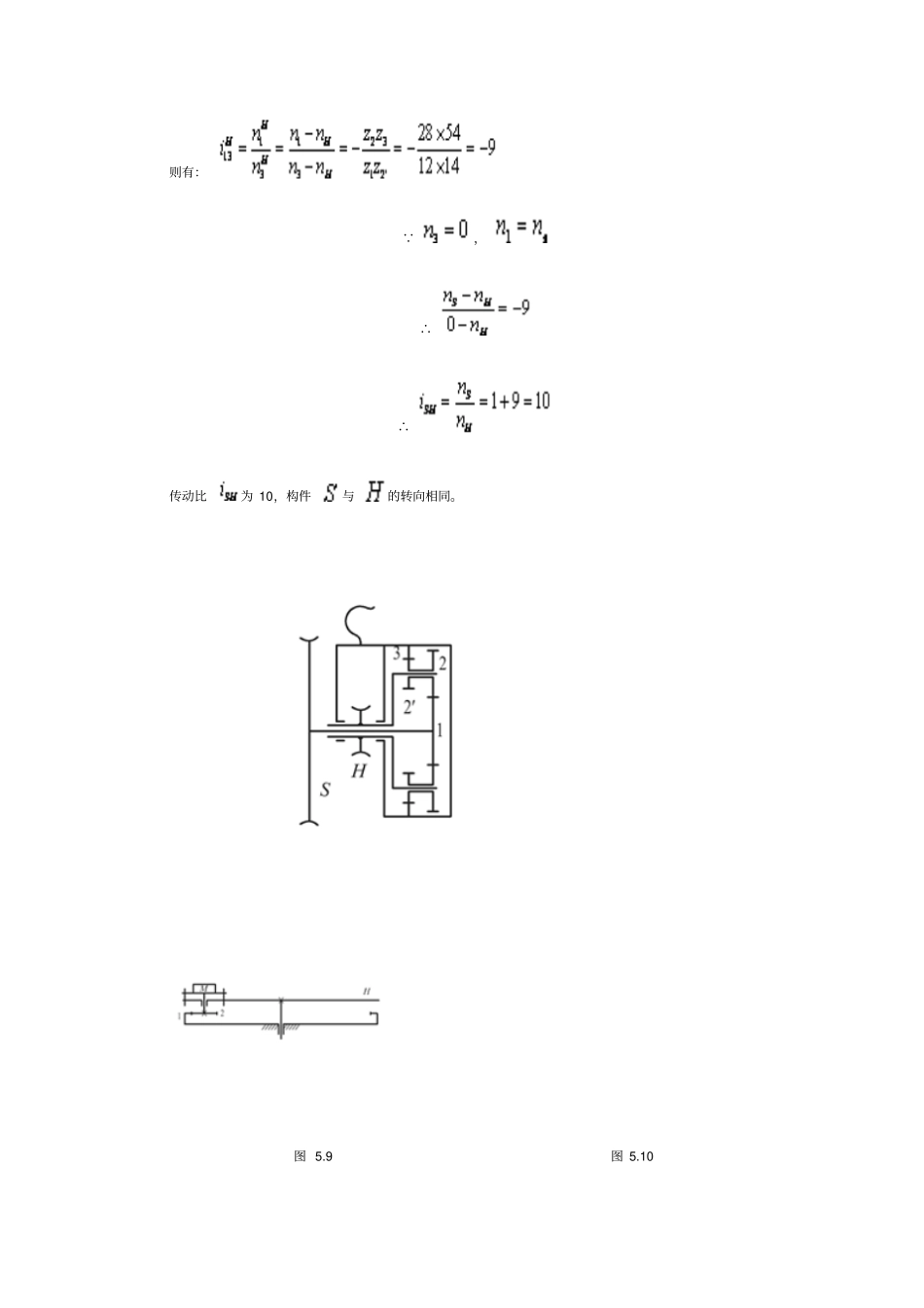

5-5解： 这是一个周转轮系，其中齿轮1 、3 为中心轮，齿轮2、2′ 为行星轮，构件为行星架
则有： ，∴∴传动比为 10，构件与的转向相同
10 5-6解： 这是一个周转轮系，其中齿轮1 为中心轮，齿轮2 为行星轮，构件为行星架
则有： ，， ∴∴5-7解： 这是由四组完全一样的周转轮系组成的轮系，因此只需要计算一组即可
取其中一组作分析，齿轮4、3 为中心轮，齿轮2 为行星轮，构件1 为行星架
这里行星轮2 是惰轮，因此它的齿数与传动比大小无关，可以自由选取
（ 1）由图知（ 2 ）又挖叉固定在齿轮上，要使其始终保持一定的方向应有：（3 ）联立（1）、（ 2 ）、（ 3 ）式得：图 5
11 图 5
12 5-8解： 这是一个周转轮系，其中齿轮1 、3 为中心轮，齿轮2 、2′ 为行星轮，为行星架
，∴∴与方向相同5-9解： 这是一个周转轮系，其中齿轮1 、3 为中心轮，齿轮2 、2′ 为行星轮，为行星架
设齿轮1 方向为正，则，
