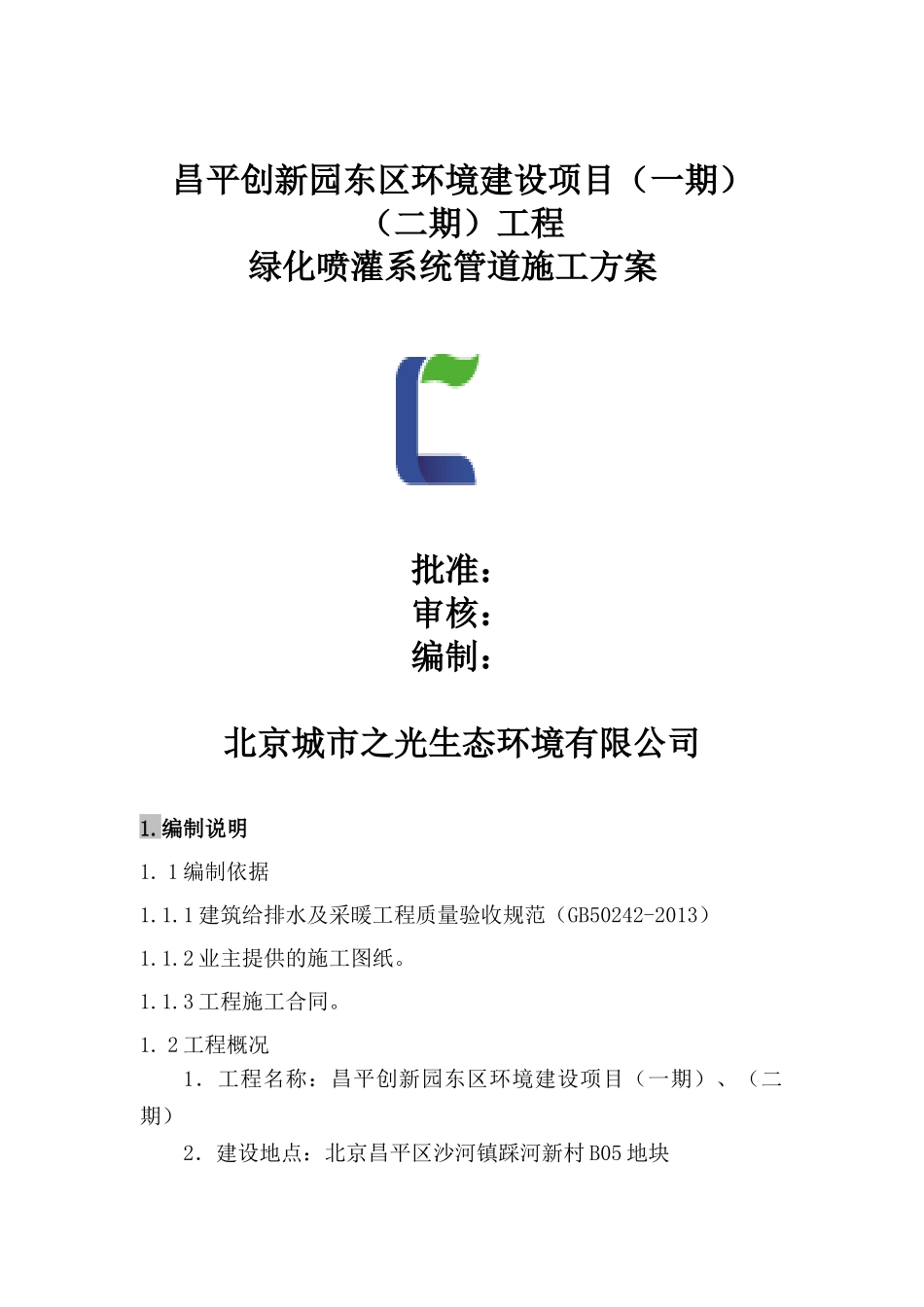

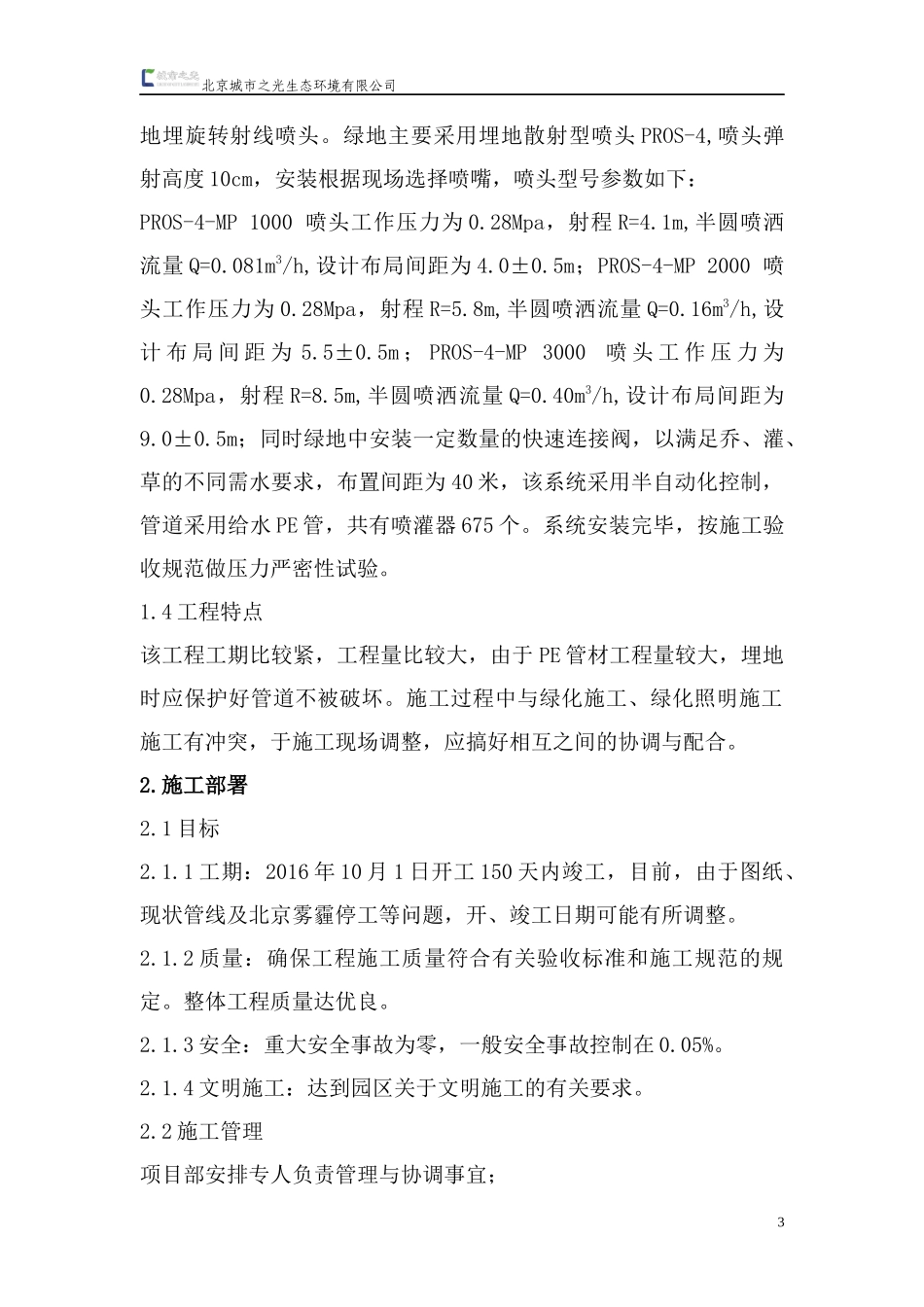

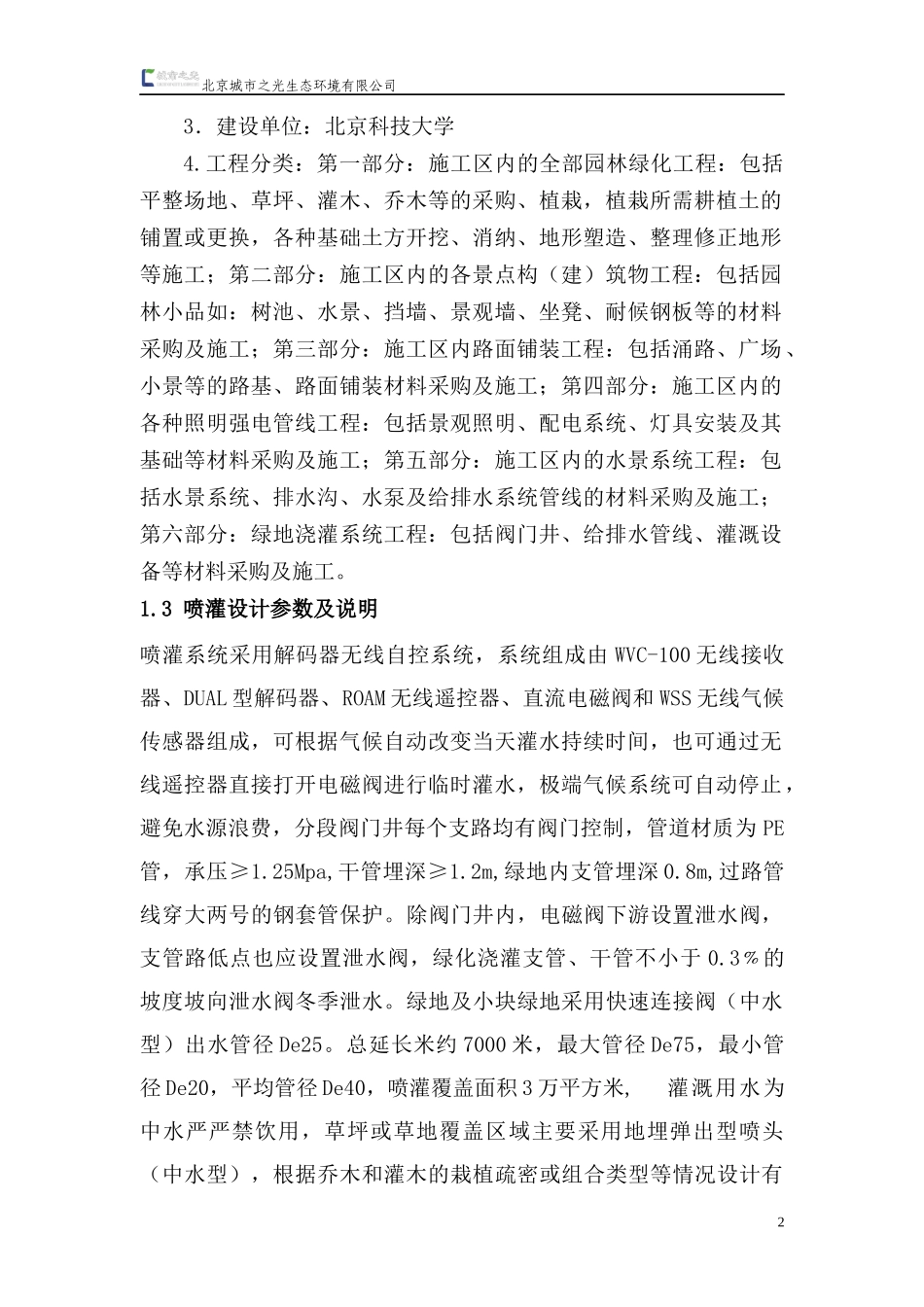

昌平创新园东区环境建设项目（一期）（二期）工程绿化喷灌系统管道施工方案批准：审核：编制：北京城市之光生态环境有限公司1.编制说明1.1编制依据1.1.1建筑给排水及采暖工程质量验收规范（GB50242-2013）1.1.2业主提供的施工图纸。1.1.3工程施工合同。1.2工程概况1．工程名称：昌平创新园东区环境建设项目（一期）、（二期）2．建设地点：北京昌平区沙河镇踩河新村B05地块北京城市之光生态环境有限公司3．建设单位：北京科技大学4.工程分类：第一部分：施工区内的全部园林绿化工程：包括平整场地、草坪、灌木、乔木等的采购、植栽，植栽所需耕植土的铺置或更换，各种基础土方开挖、消纳、地形塑造、整理修正地形等施工；第二部分：施工区内的各景点构（建）筑物工程：包括园林小品如：树池、水景、挡墙、景观墙、坐凳、耐候钢板等的材料采购及施工；第三部分：施工区内路面铺装工程：包括涌路、广场、小景等的路基、路面铺装材料采购及施工；第四部分：施工区内的各种照明强电管线工程：包括景观照明、配电系统、灯具安装及其基础等材料采购及施工；第五部分：施工区内的水景系统工程：包括水景系统、排水沟、水泵及给排水系统管线的材料采购及施工；第六部分：绿地浇灌系统工程：包括阀门井、给排水管线、灌溉设备等材料采购及施工。1.3喷灌设计参数及说明喷灌系统采用解码器无线自控系统，系统组成由WVC-100无线接收器、DUAL型解码器、ROAM无线遥控器、直流电磁阀和WSS无线气候传感器组成，可根据气候自动改变当天灌水持续时间，也可通过无线遥控器直接打开电磁阀进行临时灌水，极端气候系统可自动停止，避免水源浪费，分段阀门井每个支路均有阀门控制，管道材质为PE管，承压≥1.25Mpa,干管埋深≥1.2m,绿地内支管埋深0.8m,过路管线穿大两号的钢套管保护。除阀门井内，电磁阀下游设置泄水阀，支管路低点也应设置泄水阀，绿化浇灌支管、干管不小于0.3﹪的坡度坡向泄水阀冬季泄水。绿地及小块绿地采用快速连接阀（中水型）出水管径De25。总延长米约7000米，最大管径De75，最小管径De20，平均管径De40，喷灌覆盖面积3万平方米,灌溉用水为中水严严禁饮用，草坪或草地覆盖区域主要采用地埋弹出型喷头（中水型），根据乔木和灌木的栽植疏密或组合类型等情况设计有2北京城市之光生态环境有限公司地埋旋转射线喷头。绿地主要采用埋地散射型喷头PROS-4,喷头弹射高度10cm，安装根据现场选择喷嘴，喷头型号参数如下：PROS-4-MP1000喷头工作压力为0.28Mpa，射程R=4.1m,半圆喷洒流量Q=0.081m3/h,设计布局间距为4.0±0.5m；PROS-4-MP2000喷头工作压力为0.28Mpa，射程R=5.8m,半圆喷洒流量Q=0.16m3/h,设计布局间距为5.5±0.5m；PROS-4-MP3000喷头工作压力为0.28Mpa，射程R=8.5m,半圆喷洒流量Q=0.40m3/h,设计布局间距为9.0±0.5m；同时绿地中安装一定数量的快速连接阀，以满足乔、灌、草的不同需水要求，布置间距为40米，该系统采用半自动化控制，管道采用给水PE管，共有喷灌器675个。系统安装完毕，按施工验收规范做压力严密性试验。1.4工程特点该工程工期比较紧，工程量比较大，由于PE管材工程量较大，埋地时应保护好管道不被破坏。施工过程中与绿化施工、绿化照明施工施工有冲突，于施工现场调整，应搞好相互之间的协调与配合。2.施工部署2.1目标2.1.1工期：2016年10月1日开工150天内竣工，目前，由于图纸、现状管线及北京雾霾停工等问题，开、竣工日期可能有所调整。2.1.2质量：确保工程施工质量符合有关验收标准和施工规范的规定。整体工程质量达优良。2.1.3安全：重大安全事故为零，一般安全事故控制在0.05%。2.1.4文明施工：达到园区关于文明施工的有关要求。2.2施工管理项目部安排专人负责管理与协调事宜；3北京城市之光生态环境有限公司施工面在与绿化和其它专业施工协调好的情况下逐步扩展，高峰时期20人左右，开工时期10人左右。2.3施工机具由于施工区域的土质基本为回填土，管沟又不大、地下管线较多，因此，采用人工和小型挖掘机配合施工挖土。3.施工技术要求3.1施工工艺顺序施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训）测量放线管沟开挖管沟验收管道...
