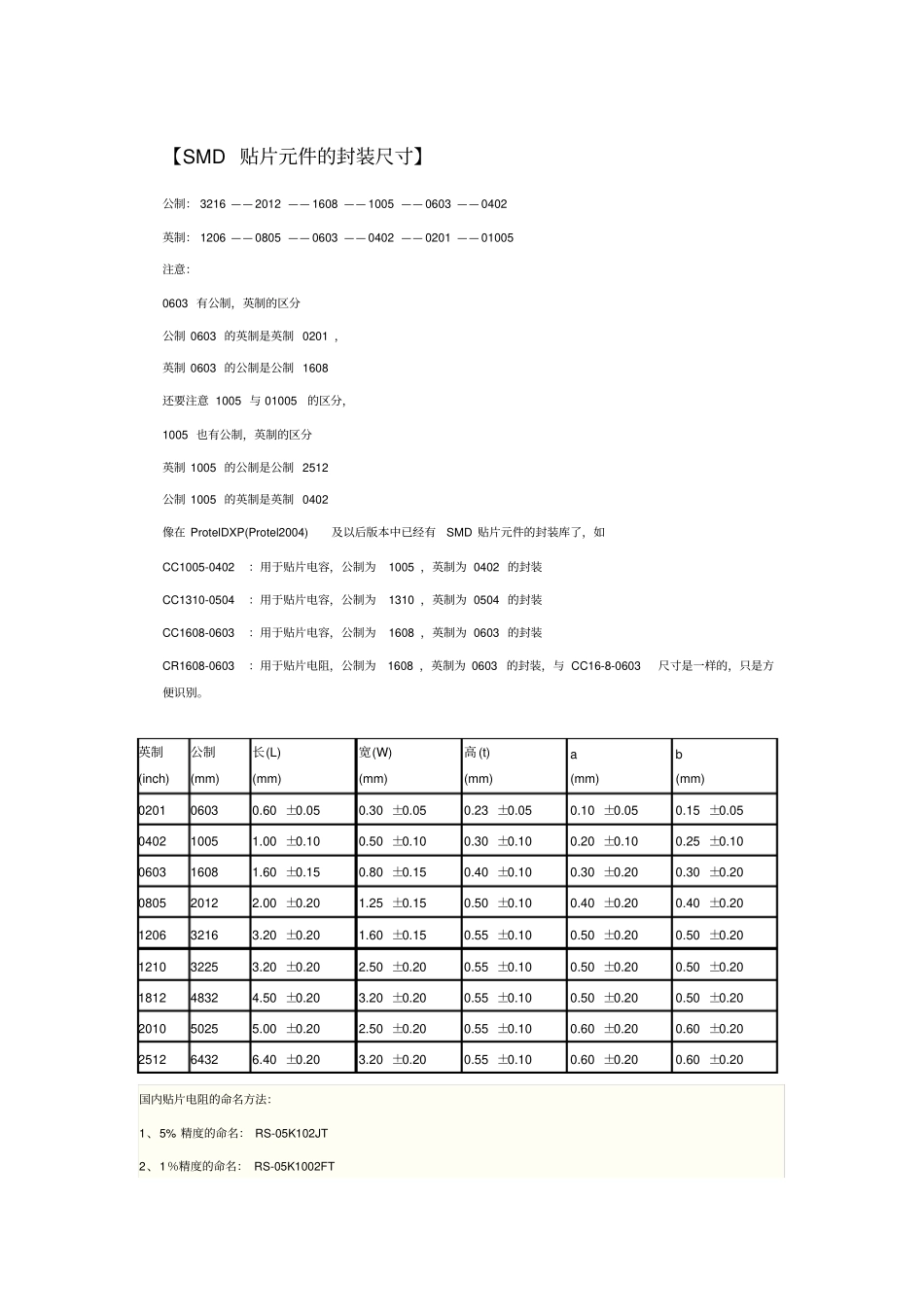

贴片元件尺寸及焊盘尺寸_第1页
1/5

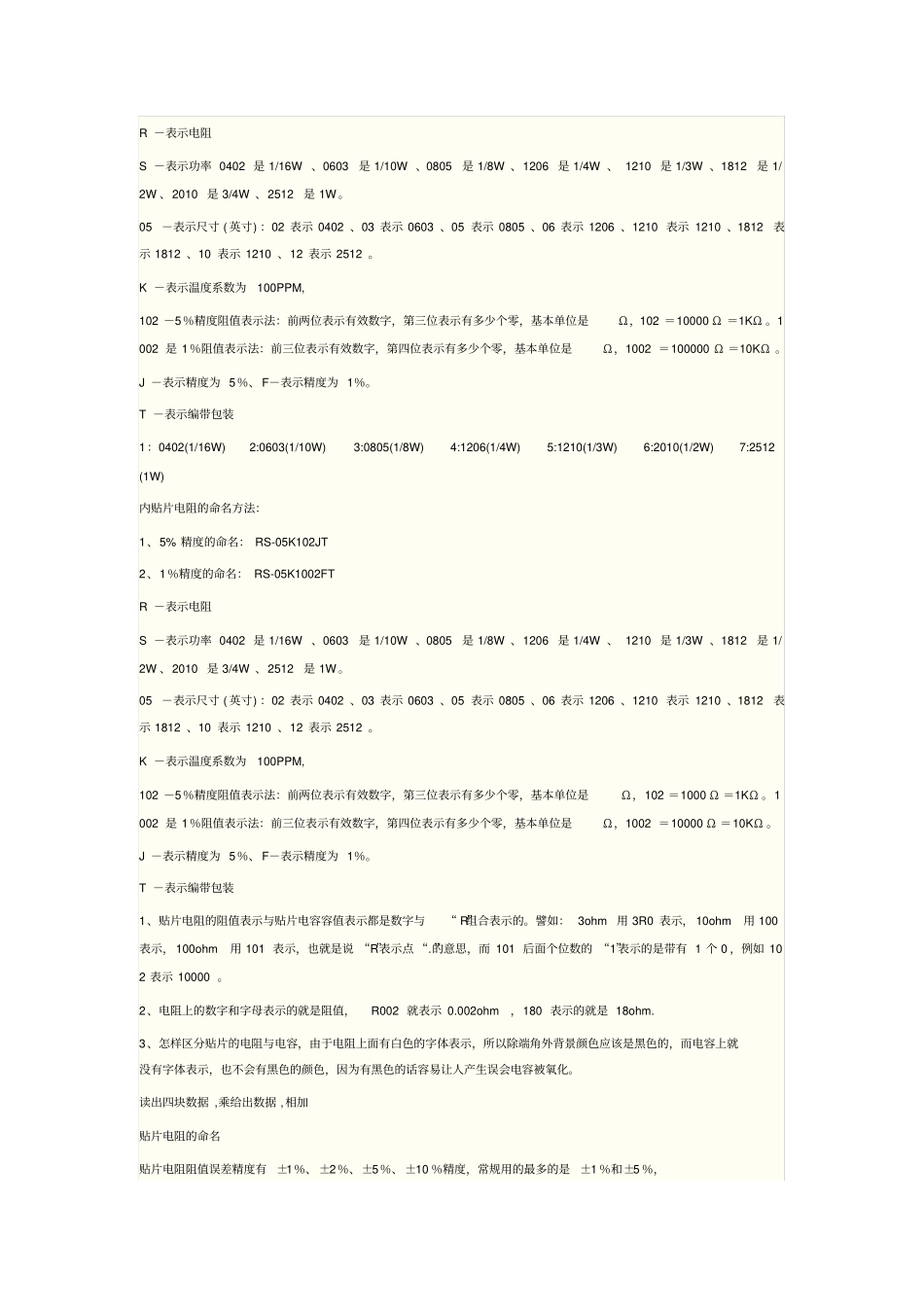

贴片元件尺寸及焊盘尺寸_第2页
2/5

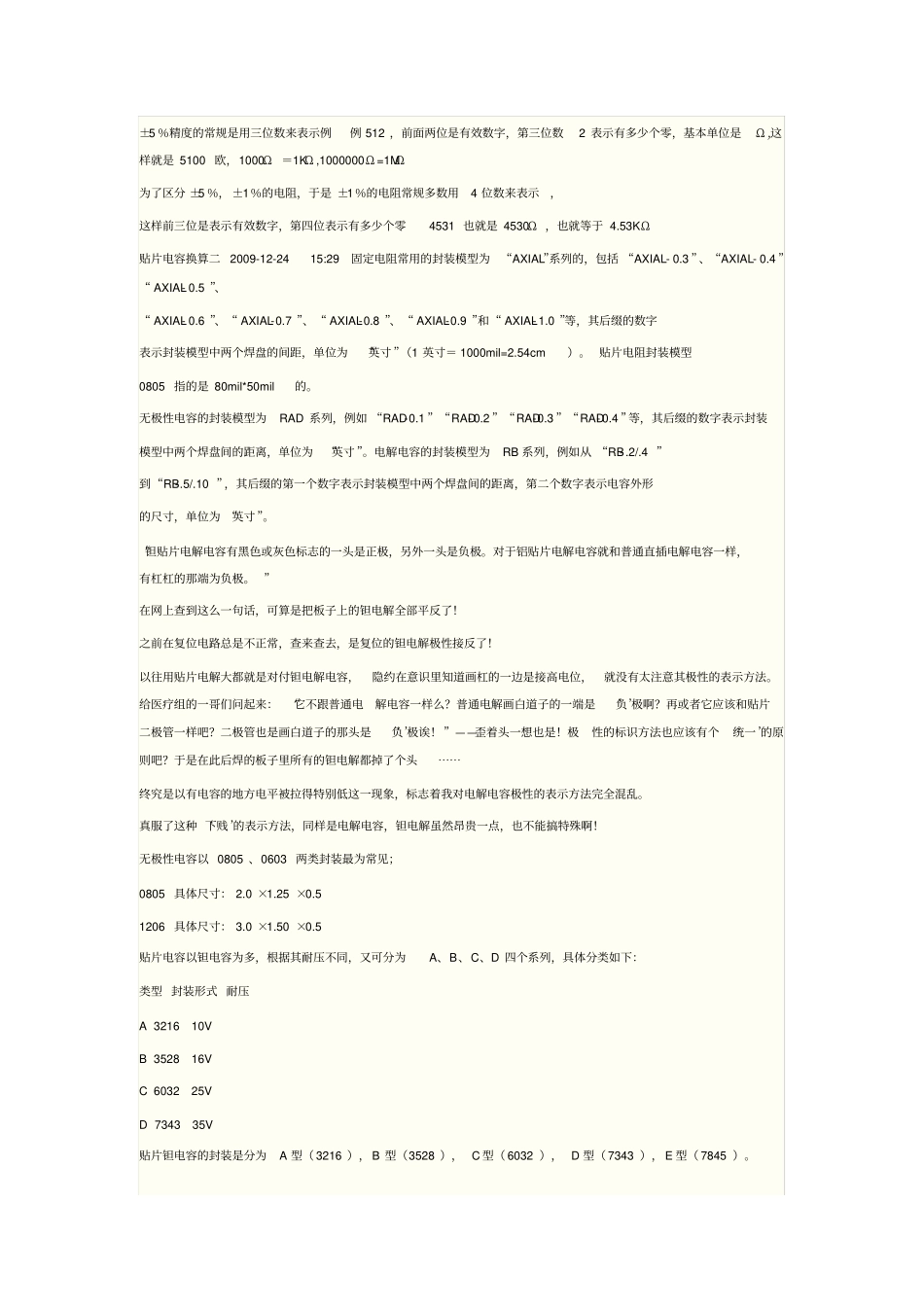

贴片元件尺寸及焊盘尺寸_第3页
3/5
【SMD 贴片元件的封装尺寸】公制: 3216 —— 2012 —— 1608 —— 1005 —— 0603 —— 0402 英制: 1206 —— 0805 —— 0603 —— 0402 —— 0201 —— 01005 注意:0603 有公制,英制的区分公制 0603 的英制是英制 0201 ,英制 0603 的公制是公制 1608 还要注意 1005 与 01005的区分,1005 也有公制,英制的区分英制 1005 的公制是公制 2512 公制 1005 的英制是英制 0402 像在 ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了,如CC1005-0402:用于贴片电容,公制为1005 ,英制为 0402 的封装CC1310-0504:用于贴片电容,公制为1310 ,英制为 0504 的封装CC1608-0603:用于贴片电容,公制为1608 ,英制为 0603 的封装CR1608-0603:用于贴片电阻,公制为1608 ,英制为 0603 的封装,与 CC16-8-0603尺寸是一样的,只是方便识别。英制(inch) 公制(mm) 长(L) (mm) 宽(W) (mm) 高 (t) (mm) a (mm) b (mm) 0201 0603 0.60 ±0.05 0.30 ±0.05 0.23 ±0.05 0.10 ±0.05 0.15 ±0.05 0402 1005 1.00 ±0.10 0.50 ±0.10 0.30 ±0.10 0.20 ±0.10 0.25 ±0.10 0603 1608 1.60 ±0.15 0.80 ±0.15 0.40 ±0.10 0.30 ±0.20 0.30 ±0.20 0805 2012 2.00 ±0.20 1.25 ±0.15 0.50 ±0.10 0.40 ±0.20 0.40 ±0.20 1206 3216 3.20 ±0.20 1.60 ±0.15 0.55 ±0.10 0.50 ±0.20 0.50 ±0.20 1210 3225 3.20 ±0.20 2.50 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.20 1812 4832 4.50 ±0.20 3.20 ±0.20 0.55 ±0.10 0.50 ±0.20 0.50 ±0.20 2010 5025 5.00 ±0.20 2.50 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.20 2512 6432 6.40 ±0.20 3.20 ±0.20 0.55 ±0.10 0.60 ±0.20 0.60 ±0.20 国内贴片电阻的命名方法:1、5% 精度的命名: RS-05K102JT 2、1%精度的命名: RS-05K1002FT R -表示电阻S -表示功率 0402 是 1/16W 、0603是 1/10W 、0805是 1/8W 、1206 是 1/4W 、 1210 是 1/3W 、1812是 1/2W 、2010 是 3/4W 、2512是 1W 。05 -表示尺寸 ( 英寸) :02 表示 0402 、03 表示 0603 、05 表示 0805 、06 表示 1206 、1210 表示 1210 、1812表示 1812 、10 表示 1210 、12 表示...
