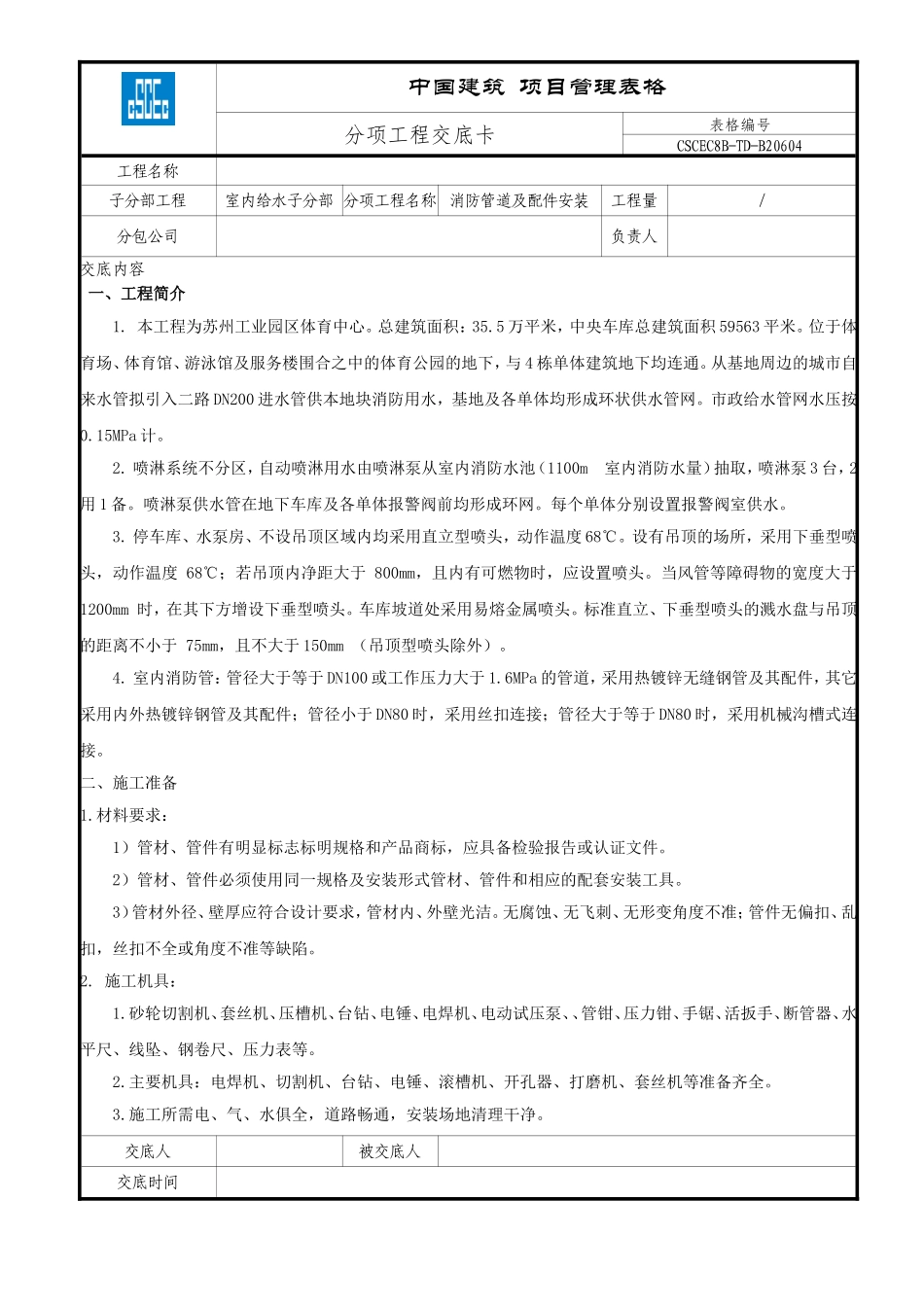

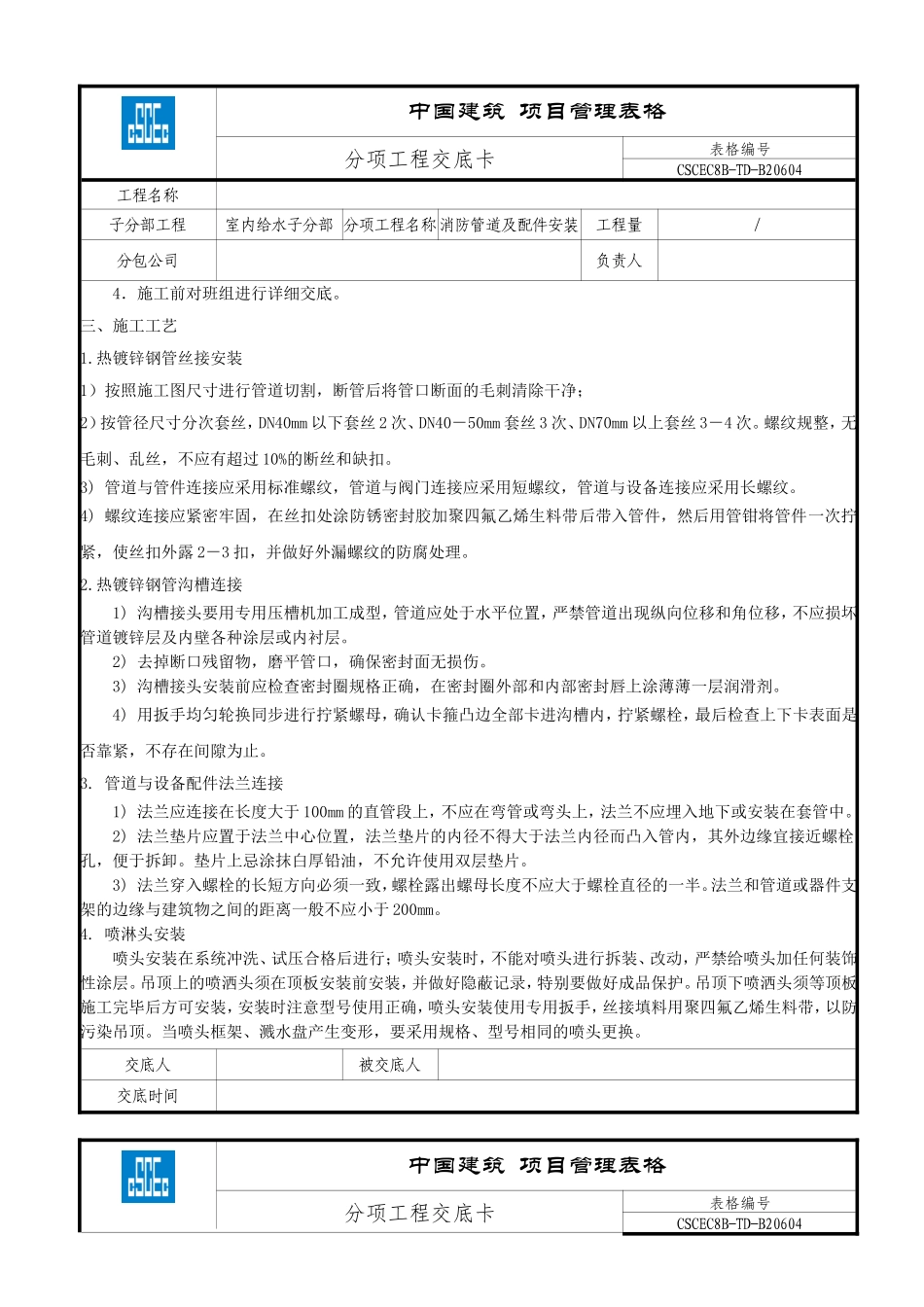

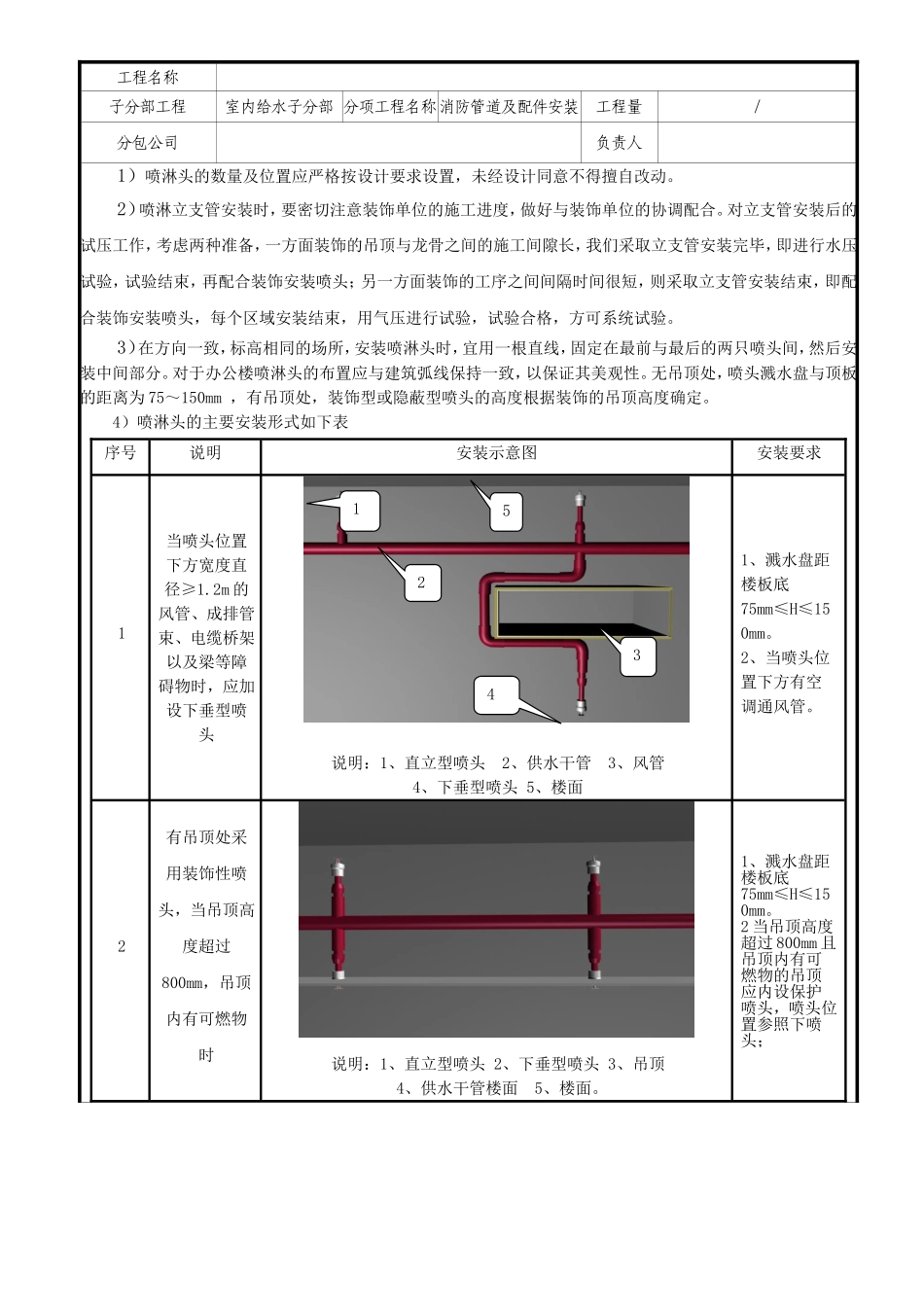

中国建筑项目管理表格分项工程交底卡表格编号CSCEC8B-TD-B20604工程名称子分部工程室内给水子分部分项工程名称消防管道及配件安装工程量/分包公司负责人交底内容一、工程简介1.本工程为苏州工业园区体育中心。总建筑面积：35.5万平米，中央车库总建筑面积59563平米。位于体育场、体育馆、游泳馆及服务楼围合之中的体育公园的地下，与4栋单体建筑地下均连通。从基地周边的城市自来水管拟引入二路DN200进水管供本地块消防用水，基地及各单体均形成环状供水管网。市政给水管网水压按0.15MPa计。2.喷淋系统不分区，自动喷淋用水由喷淋泵从室内消防水池（1100m室内消防水量）抽取，喷淋泵3台，2用1备。喷淋泵供水管在地下车库及各单体报警阀前均形成环网。每个单体分别设置报警阀室供水。3.停车库、水泵房、不设吊顶区域内均采用直立型喷头，动作温度68℃。设有吊顶的场所，采用下垂型喷头，动作温度68℃；若吊顶内净距大于800mm，且内有可燃物时，应设置喷头。当风管等障碍物的宽度大于1200mm时，在其下方增设下垂型喷头。车库坡道处采用易熔金属喷头。标准直立、下垂型喷头的溅水盘与吊顶的距离不小于75mm，且不大于150mm（吊顶型喷头除外）。4.室内消防管：管径大于等于DN100或工作压力大于1.6MPa的管道，采用热镀锌无缝钢管及其配件，其它采用内外热镀锌钢管及其配件；管径小于DN80时，采用丝扣连接；管径大于等于DN80时，采用机械沟槽式连接。二、施工准备1.材料要求：1）管材、管件有明显标志标明规格和产品商标，应具备检验报告或认证文件。2）管材、管件必须使用同一规格及安装形式管材、管件和相应的配套安装工具。3）管材外径、壁厚应符合设计要求，管材内、外壁光洁。无腐蚀、无飞刺、无形变角度不准；管件无偏扣、乱扣，丝扣不全或角度不准等缺陷。2.施工机具：1.砂轮切割机、套丝机、压槽机、台钻、电锤、电焊机、电动试压泵、、管钳、压力钳、手锯、活扳手、断管器、水平尺、线坠、钢卷尺、压力表等。2.主要机具：电焊机、切割机、台钻、电锤、滚槽机、开孔器、打磨机、套丝机等准备齐全。3.施工所需电、气、水俱全，道路畅通，安装场地清理干净。交底人被交底人交底时间中国建筑项目管理表格分项工程交底卡表格编号CSCEC8B-TD-B20604工程名称子分部工程室内给水子分部分项工程名称消防管道及配件安装工程量/分包公司负责人4．施工前对班组进行详细交底。三、施工工艺1.热镀锌钢管丝接安装1）按照施工图尺寸进行管道切割，断管后将管口断面的毛刺清除干净；2）按管径尺寸分次套丝，DN40mm以下套丝2次、DN40－50mm套丝3次、DN70mm以上套丝3－4次。螺纹规整，无毛刺、乱丝，不应有超过10%的断丝和缺扣。3)管道与管件连接应采用标准螺纹，管道与阀门连接应采用短螺纹，管道与设备连接应采用长螺纹。4)螺纹连接应紧密牢固，在丝扣处涂防锈密封胶加聚四氟乙烯生料带后带入管件，然后用管钳将管件一次拧紧，使丝扣外露2－3扣，并做好外漏螺纹的防腐处理。2.热镀锌钢管沟槽连接1)沟槽接头要用专用压槽机加工成型，管道应处于水平位置，严禁管道出现纵向位移和角位移，不应损坏管道镀锌层及内壁各种涂层或内衬层。2)去掉断口残留物，磨平管口，确保密封面无损伤。3)沟槽接头安装前应检查密封圈规格正确，在密封圈外部和内部密封唇上涂薄薄一层润滑剂。4)用扳手均匀轮换同步进行拧紧螺母，确认卡箍凸边全部卡进沟槽内，拧紧螺栓，最后检查上下卡表面是否靠紧，不存在间隙为止。3.管道与设备配件法兰连接1)法兰应连接在长度大于100mm的直管段上，不应在弯管或弯头上，法兰不应埋入地下或安装在套管中。2)法兰垫片应置于法兰中心位置，法兰垫片的内径不得大于法兰内径而凸入管内，其外边缘宜接近螺栓孔，便于拆卸。垫片上忌涂抹白厚铅油，不允许使用双层垫片。3)法兰穿入螺栓的长短方向必须一致，螺栓露出螺母长度不应大于螺栓直径的一半。法兰和管道或器件支架的边缘与建筑物之间的距离一般不应小于200mm。4.喷淋头安装喷头安装在系统冲洗、试压合格后进行；喷头安装时，不能对喷头进行拆装、改动，严禁给喷头加任何装饰性涂层。吊顶上的喷洒头须在顶板安装前安装，并做好隐蔽记录，...
