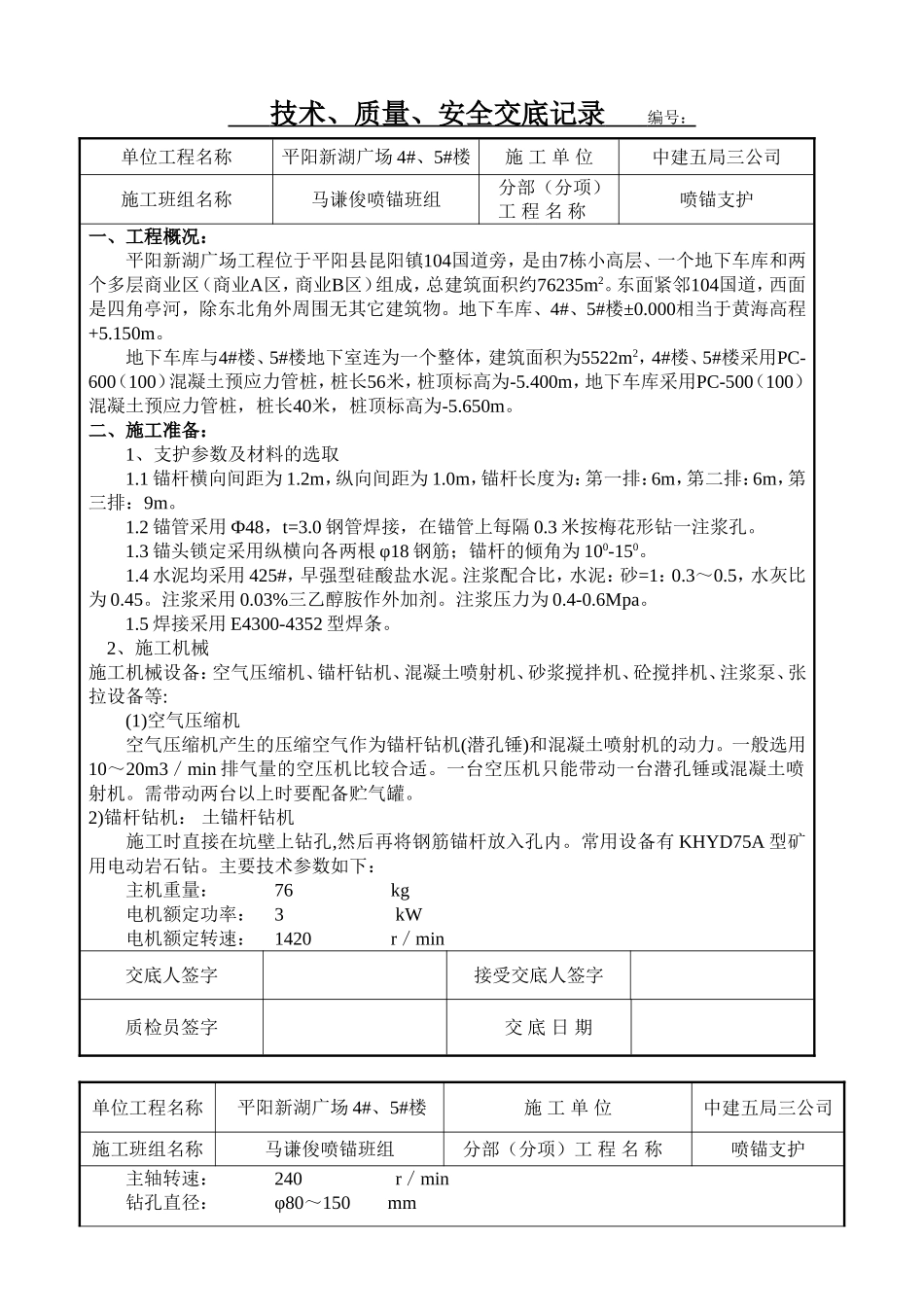

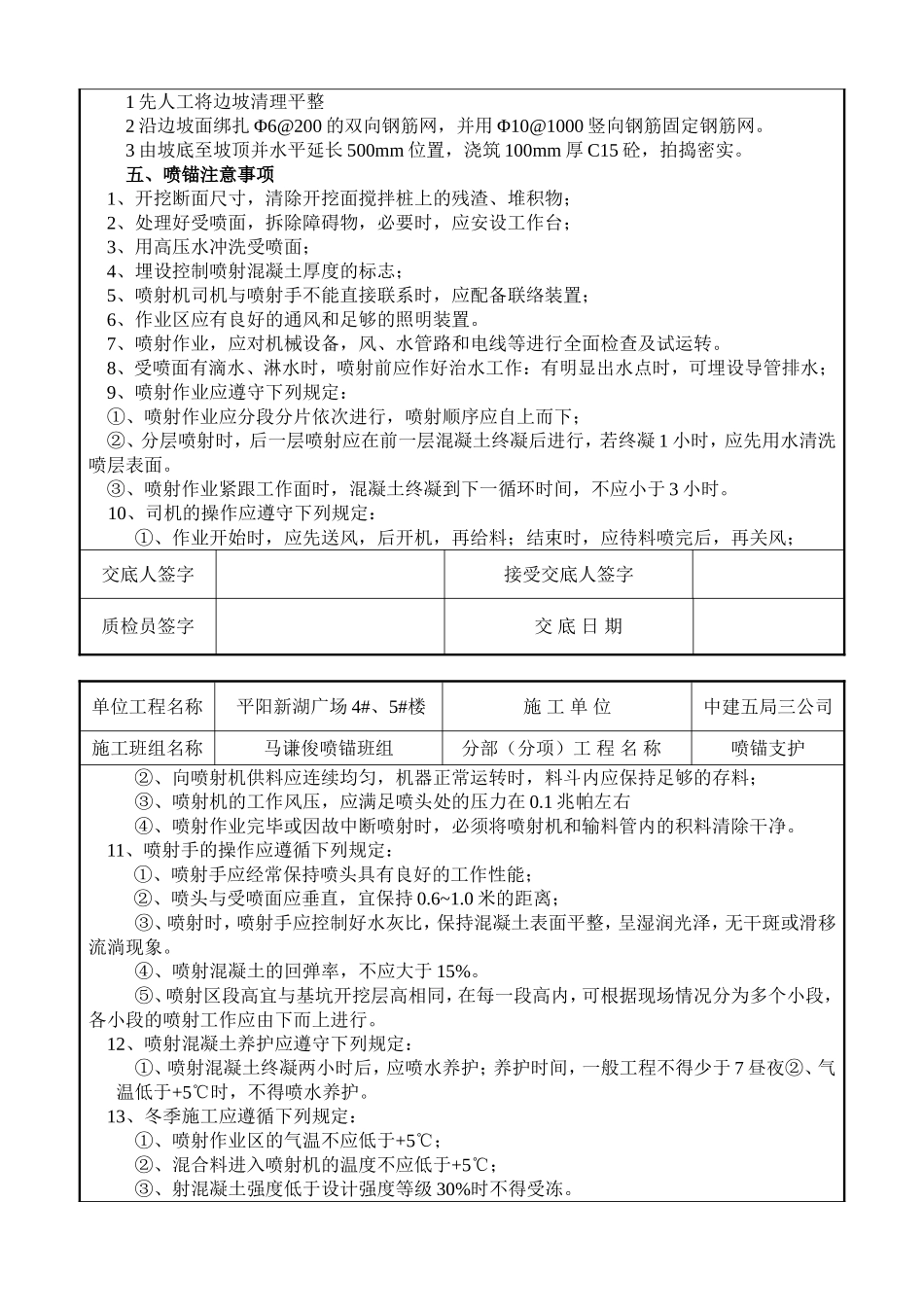

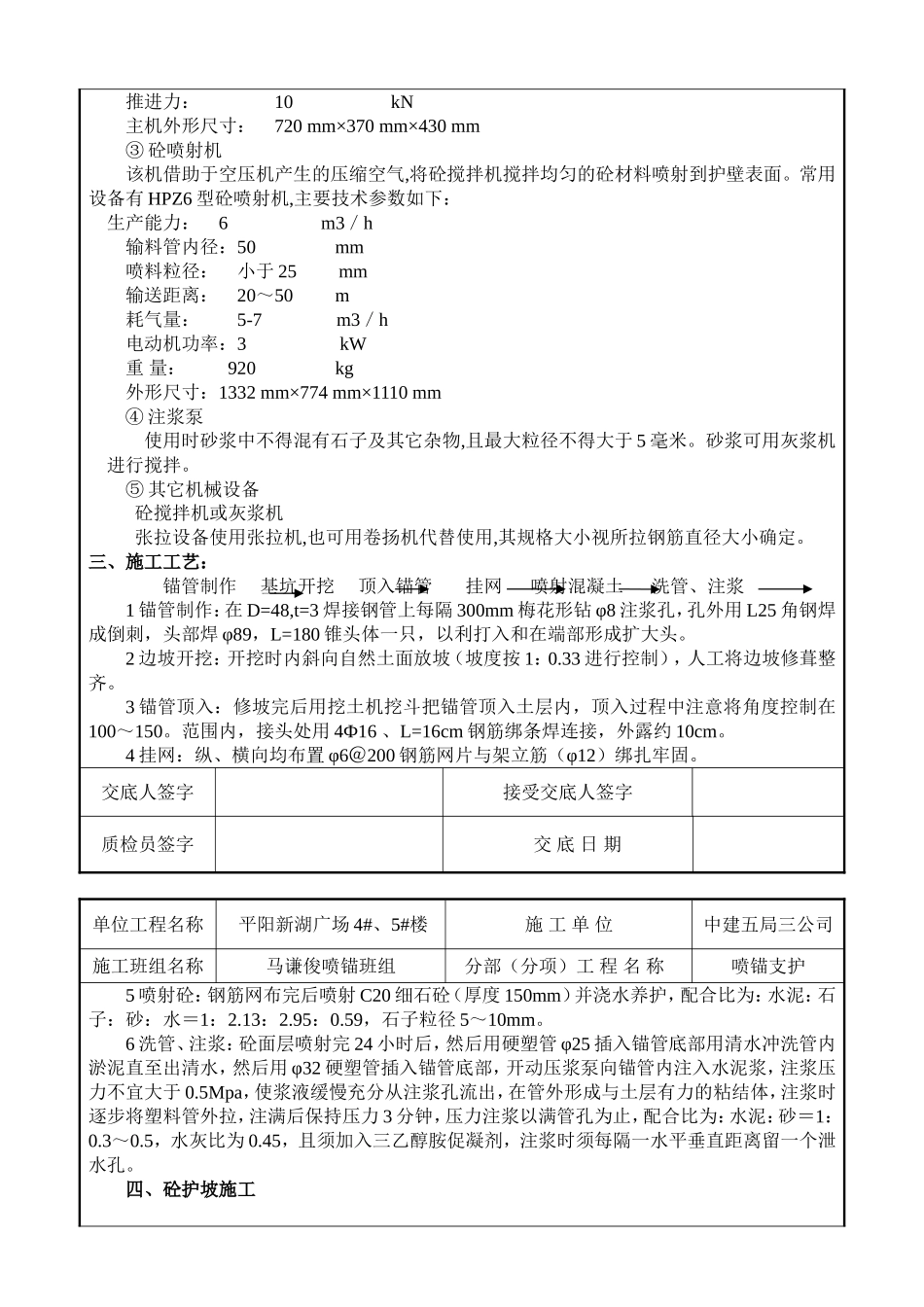

技术、质量、安全交底记录编号：单位工程名称平阳新湖广场4#、5#楼施工单位中建五局三公司施工班组名称马谦俊喷锚班组分部（分项）工程名称喷锚支护一、工程概况：平阳新湖广场工程位于平阳县昆阳镇104国道旁，是由7栋小高层、一个地下车库和两个多层商业区（商业A区，商业B区）组成，总建筑面积约76235m2。东面紧邻104国道，西面是四角亭河，除东北角外周围无其它建筑物。地下车库、4#、5#楼±0.000相当于黄海高程+5.150m。地下车库与4#楼、5#楼地下室连为一个整体，建筑面积为5522m2，4#楼、5#楼采用PC-600（100）混凝土预应力管桩，桩长56米，桩顶标高为-5.400m，地下车库采用PC-500（100）混凝土预应力管桩，桩长40米，桩顶标高为-5.650m。二、施工准备：1、支护参数及材料的选取1.1锚杆横向间距为1.2m，纵向间距为1.0m，锚杆长度为：第一排：6m，第二排：6m，第三排：9m。1.2锚管采用Ф48，t=3.0钢管焊接，在锚管上每隔0.3米按梅花形钻一注浆孔。1.3锚头锁定采用纵横向各两根φ18钢筋；锚杆的倾角为100-150。1.4水泥均采用425#，早强型硅酸盐水泥。注浆配合比，水泥：砂=1：0.3～0.5，水灰比为0.45。注浆采用0.03%三乙醇胺作外加剂。注浆压力为0.4-0.6Mpa。1.5焊接采用E4300-4352型焊条。2、施工机械施工机械设备：空气压缩机、锚杆钻机、混凝土喷射机、砂浆搅拌机、砼搅拌机、注浆泵、张拉设备等:(1)空气压缩机空气压缩机产生的压缩空气作为锚杆钻机(潜孔锤)和混凝土喷射机的动力。一般选用10～20m3／min排气量的空压机比较合适。一台空压机只能带动一台潜孔锤或混凝土喷射机。需带动两台以上时要配备贮气罐。2)锚杆钻机：土锚杆钻机施工时直接在坑壁上钻孔,然后再将钢筋锚杆放入孔内。常用设备有KHYD75A型矿用电动岩石钻。主要技术参数如下：主机重量：76kg电机额定功率：3kW电机额定转速：1420r／min交底人签字接受交底人签字质检员签字交底日期单位工程名称平阳新湖广场4#、5#楼施工单位中建五局三公司施工班组名称马谦俊喷锚班组分部（分项）工程名称喷锚支护主轴转速：240r／min钻孔直径：φ80～150mm推进力：10kN主机外形尺寸：720mm×370mm×430mm③砼喷射机该机借助于空压机产生的压缩空气,将砼搅拌机搅拌均匀的砼材料喷射到护壁表面。常用设备有HPZ6型砼喷射机,主要技术参数如下：生产能力：6m3／h输料管内径：50mm喷料粒径：小于25mm输送距离：20～50m耗气量：5-7m3／h电动机功率：3kW重量：920kg外形尺寸：1332mm×774mm×1110mm④注浆泵使用时砂浆中不得混有石子及其它杂物,且最大粒径不得大于5毫米。砂浆可用灰浆机进行搅拌。⑤其它机械设备砼搅拌机或灰浆机张拉设备使用张拉机,也可用卷扬机代替使用,其规格大小视所拉钢筋直径大小确定。三、施工工艺：锚管制作基坑开挖顶入锚管挂网喷射混凝土洗管、注浆1锚管制作：在D=48,t=3焊接钢管上每隔300mm梅花形钻φ8注浆孔，孔外用L25角钢焊成倒刺，头部焊φ89，L=180锥头体一只，以利打入和在端部形成扩大头。2边坡开挖：开挖时内斜向自然土面放坡（坡度按1：0.33进行控制），人工将边坡修葺整齐。3锚管顶入：修坡完后用挖土机挖斗把锚管顶入土层内，顶入过程中注意将角度控制在100～150。范围内，接头处用4Ф16、L=16cm钢筋绑条焊连接，外露约10cm。4挂网：纵、横向均布置φ6＠200钢筋网片与架立筋（φ12）绑扎牢固。交底人签字接受交底人签字质检员签字交底日期单位工程名称平阳新湖广场4#、5#楼施工单位中建五局三公司施工班组名称马谦俊喷锚班组分部（分项）工程名称喷锚支护5喷射砼：钢筋网布完后喷射C20细石砼（厚度150mm）并浇水养护，配合比为：水泥：石子：砂：水＝1：2.13：2.95：0.59，石子粒径5～10mm。6洗管、注浆：砼面层喷射完24小时后，然后用硬塑管φ25插入锚管底部用清水冲洗管内淤泥直至出清水，然后用φ32硬塑管插入锚管底部，开动压浆泵向锚管内注入水泥浆，注浆压力不宜大于0.5Mpa，使浆液缓慢充分从注浆孔流出，在管外形成与土层有力的粘结体，注浆时逐步将塑料管外拉，注满后保持压力3分钟，压力注浆以满管孔为止，配合比为：水泥：砂＝1：0.3～0.5，水灰比为0.45，且须加入三乙醇胺促凝剂，...
