喷漆基本操作知识VIP免费

喷漆基本操作知识_第1页
1/19
喷漆基本操作知识_第2页
2/19
喷漆基本操作知识_第3页
3/19

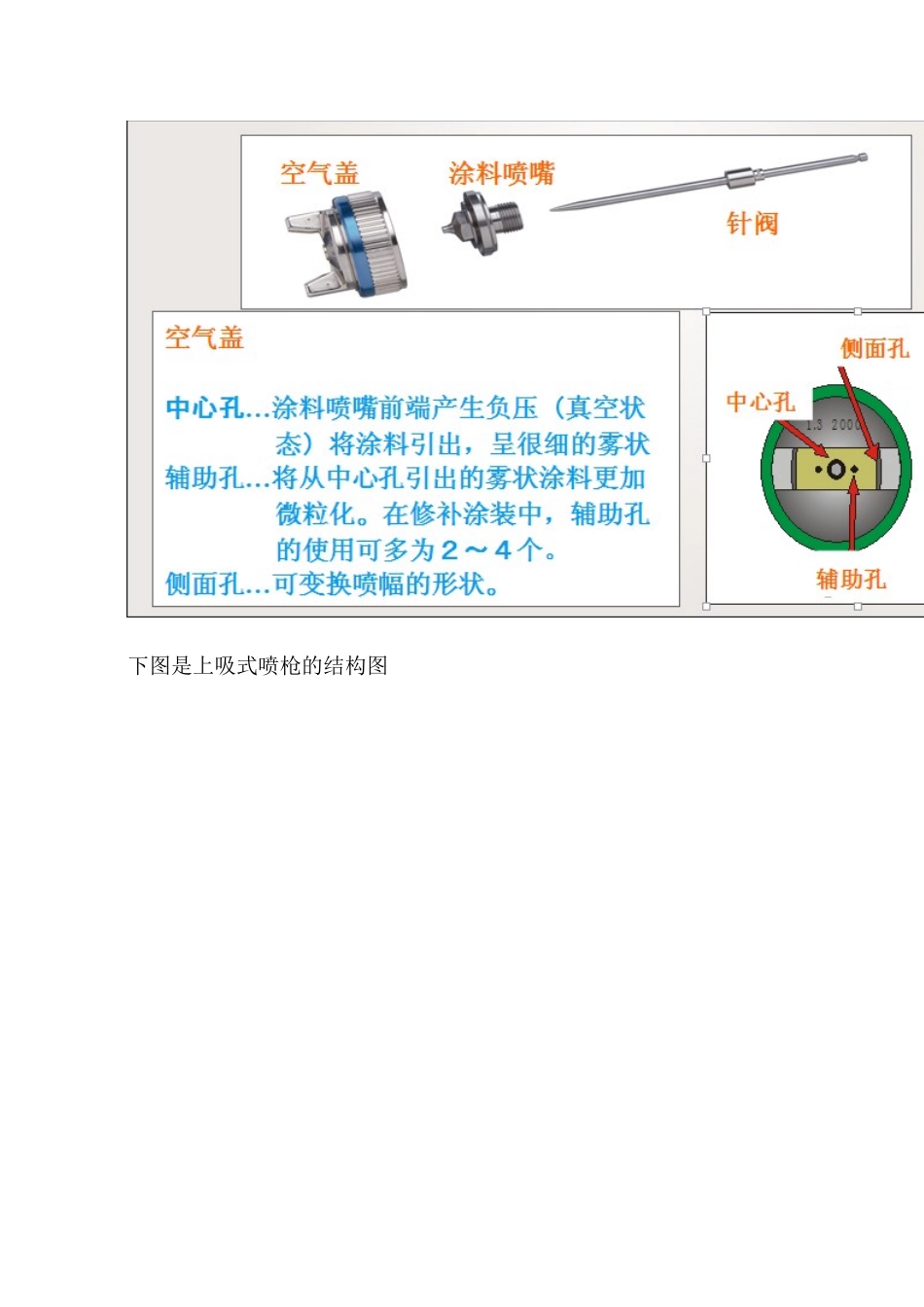

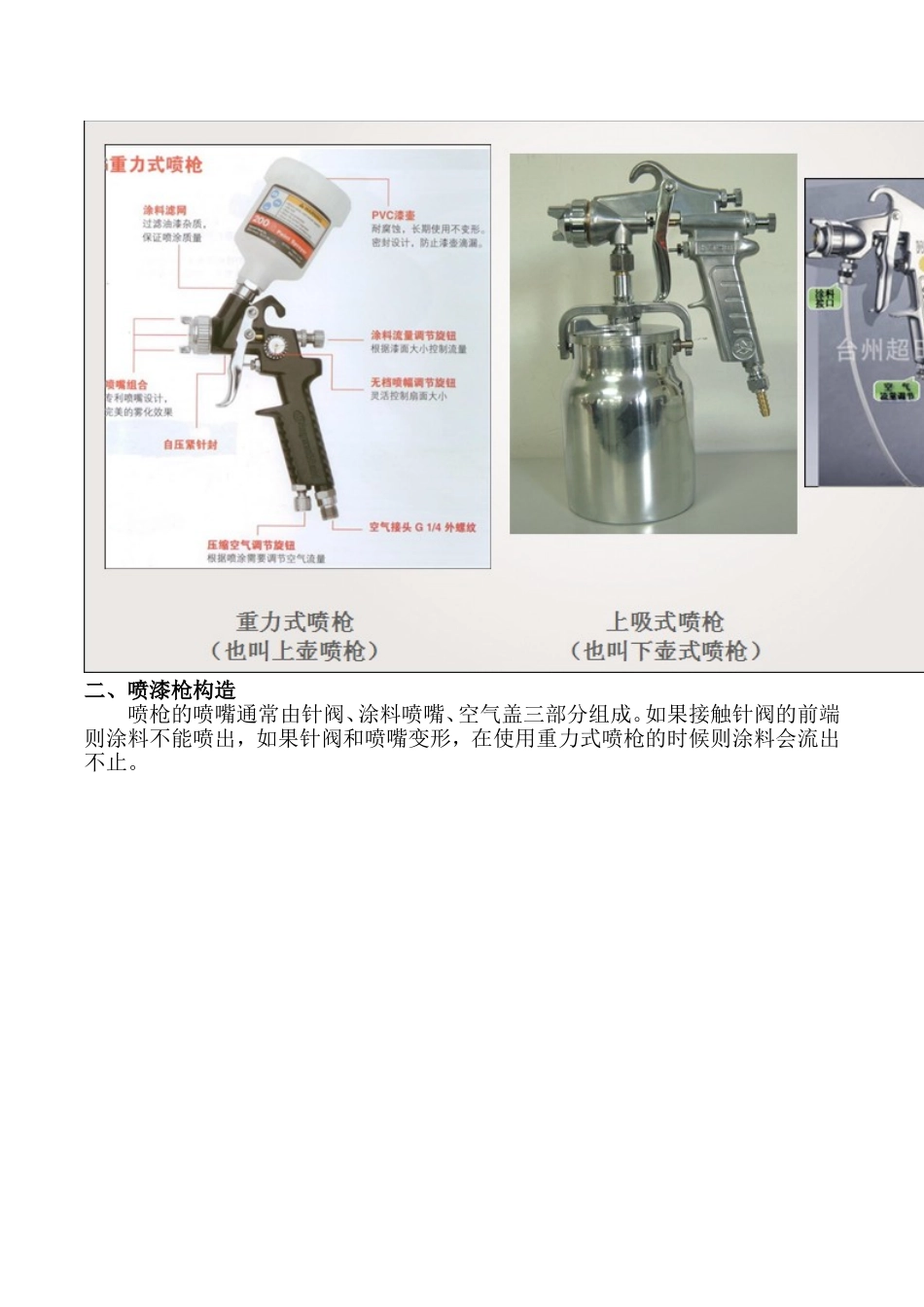

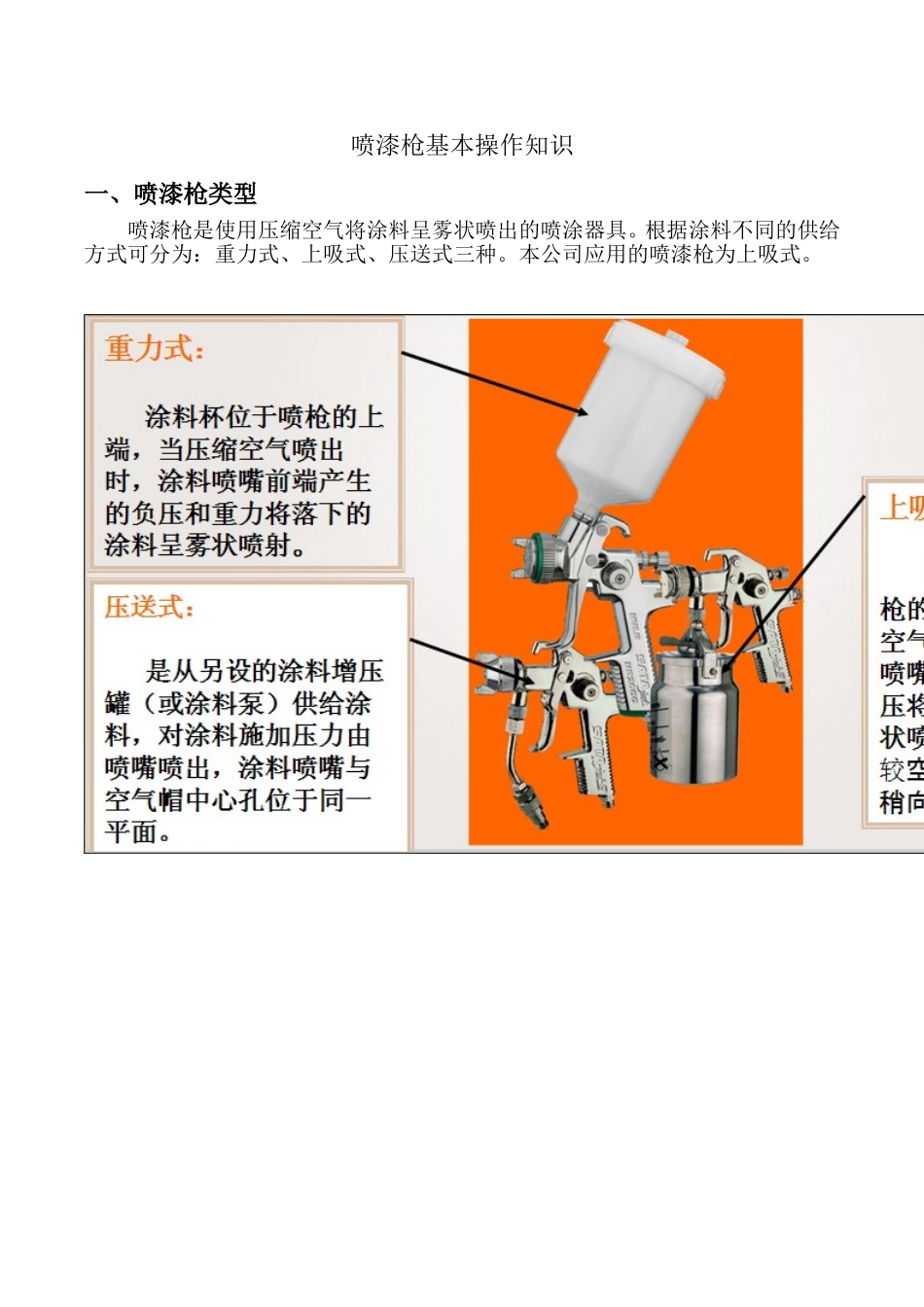

喷漆枪基本操作知识一、喷漆枪类型喷漆枪是使用压缩空气将涂料呈雾状喷出的喷涂器具。根据涂料不同的供给方式可分为:重力式、上吸式、压送式三种。本公司应用的喷漆枪为上吸式。二、喷漆枪构造喷枪的喷嘴通常由针阀、涂料喷嘴、空气盖三部分组成。如果接触针阀的前端则涂料不能喷出,如果针阀和喷嘴变形,在使用重力式喷枪的时候则涂料会流出不止。下图是上吸式喷枪的结构图下图为喷漆枪的实物图三、喷漆枪的参数及调节喷漆枪的参数型号:PQ-2喷嘴口径:φ2类型:下壶喷枪喷幅宽度:180-220mm涂料供给方法:吸上式喷涂距离:200-300mm杯容量:1000ml涂料喷出量:200(ml/s)两段式扳机第一段吹气,第二段出漆。工作压力:0.3-0.5MPa涂料喷出量调节旋钮能调整涂料吐出量大小的旋钮。将喷出量调节螺丝顺时针方向旋转,使针塞减少开启行程,涂料喷出量随之减少,逆时针方向旋转,涂料喷出量逐渐增多。涂料雾状调节旋钮能调整喷幅的大小。将雾幅调节螺丝顺时针方向旋转,直到旋紧,可得到圆形截面雾幅,若逆时针旋转,就可获得你所需要的椭圆形(扇形)截面宽度的雾幅。四、喷漆枪的清洗及润滑喷枪在使用完之后一定要清洗干净。特别是喷反应型涂料的时候,如果不注意会使枪中的涂料固化,则影响以后使用。※空气盖的空气孔,大大的影响喷幅的形状。绝对不能使用针、硬刷等物清理空气孔。喷漆枪润滑部位润滑点:枪针密封堵头在针管上滴一滴润滑油,然后反复扣动扳机以将润滑油送入密封堵头。润滑点:主空气阀门在阀门轴上滴一滴润滑油,然后反复扣动扳机以将润滑油送入阀门密封圈。润滑点:枪针调整螺丝在螺丝上滴一滴润滑油以帮助转动。润滑点:扳机转轴螺丝在两面的螺丝上均滴一滴润滑油,然后扣动扳机将润滑油送入转轴。五、喷漆枪的运行(1)站立位置(如图一)以拿喷枪侧的肩膀在工件中心为站立位置,两腿分开稍大于肩膀(约1.5倍),膝盖轻微弯曲。(2)喷枪距离(如图二)喷涂距离一般指喷枪空气帽雾化孔到需喷涂物件表面的直线长度,一般在200~300mm为宜。要获得更湿、色深和较厚的涂层,距离可近些;要获得更干、色浅和较薄的涂层,距离可远些。喷漆枪距离远近的影响距离太近,喷涂压力过大,反冲力也大,容易出现涂层不均匀、流挂现象,・而且喷幅小,使被涂物局部喷料过多,涂膜过厚。距离太远,喷涂压力损失大,涂料易散失,而且喷幅过大,涂料粘附较少,・漆面粗糙,涂膜达不到厚度要求。(3)喷枪角度(如图三)为确保漆面的均匀度,在喷涂过程中,喷枪与被喷工件间应始终保持一致的距离。要做到这一点,就必须在整个走枪的过程中始终保持喷枪与被喷涂平面呈直角,并确保手臂沿着被喷工件的表面做平行运动,绝对不能以手腕或手肘作轴心做弧形的摆动。(4)喷枪运行的速度喷枪运行的方向要始终与被涂物面平行,与喷涂扇面垂直,以保证涂层的均匀性。喷枪运行速度要稳,一般应保持300~400mm/s的速度进行匀速移动。走枪过快:会使油漆太干,表面粗糙和桔皮。走枪过慢:容易产生流挂,喷涂金属漆时容易引起聚银和起云。(5)重叠率(如图五)涂料从喷枪中喷出,如右图所示,喷幅两端的涂料较少,中间的涂料较多。所以如果不进行重叠喷涂会造成膜厚不均一,影响喷涂质量。相邻喷涂行程应有个搭接量,即重合率,重合率应达到50%~67%。过快或者搭接不多时,就不易得到平滑的漆膜。当对漆层厚度的均匀性要求高时应采用交叉喷涂法,即先做竖直方向的喷涂,然后再做水平方向的喷涂。(6)喷涂末端的扳机控制(如图四)由于扣紧扳机时的涂料流量较大,因此为了避免每次走枪行将结束时所喷出的涂料堆积在工件边缘,需要在喷枪行程的末端略微放松一点扳机,以减少供漆量。图一图二图三图四图五喷枪怎样才能喷出最佳雾化效果,主要注意以下几点:一、涂料粘度应调在17—23秒(简易涂4杯)。二、把喷幅旋钮开到最大。三、把涂料流量调节旋钮拧紧,然后往回转2.5圈。四、把枪尾的压缩空气调节旋钮开到最大,压力表调到2.5—4MPa。五、喷枪的喷嘴与工件的距离是20厘米。喷枪的喷嘴与工件应保持90度角。六、喷枪的运行速度约在每秒移动40厘米左右。七、喷幅重叠为1/2或2/3。八、喷涂总的原则为先内...
