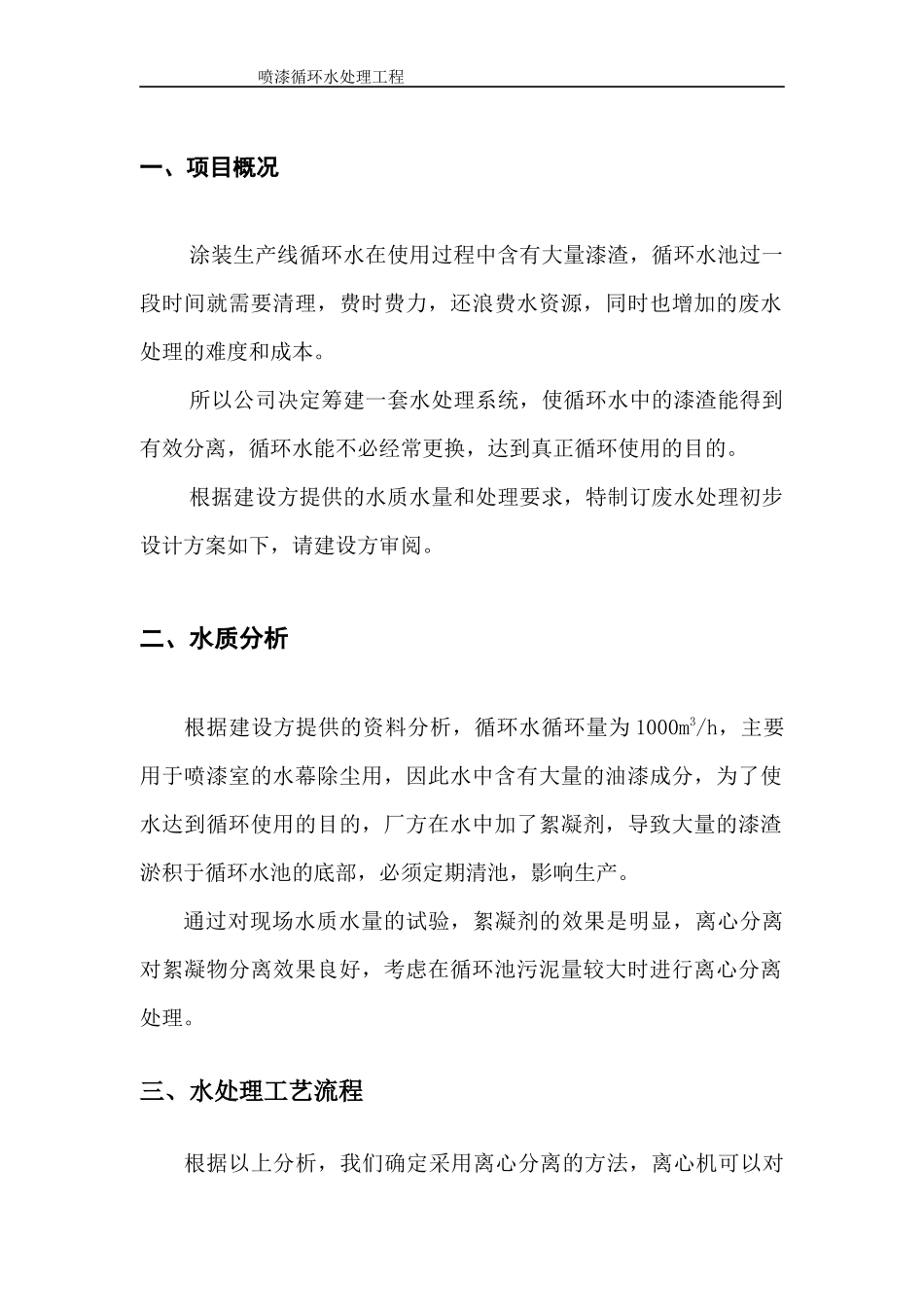

喷漆循环水处理方案_第1页
1/6
喷漆循环水处理方案_第2页
2/6
喷漆循环水处理方案_第3页
3/6
喷漆循环水处理工程设计方案目录一、项目概况........................................................................1二、水质分析........................................................................1三、水处理工艺流程............................................................1四、设备说明....................................2五、运行管理....................................4喷漆循环水处理工程一、项目概况涂装生产线循环水在使用过程中含有大量漆渣,循环水池过一段时间就需要清理,费时费力,还浪费水资源,同时也增加的废水处理的难度和成本。所以公司决定筹建一套水处理系统,使循环水中的漆渣能得到有效分离,循环水能不必经常更换,达到真正循环使用的目的。根据建设方提供的水质水量和处理要求,特制订废水处理初步设计方案如下,请建设方审阅。二、水质分析根据建设方提供的资料分析,循环水循环量为1000m3/h,主要用于喷漆室的水幕除尘用,因此水中含有大量的油漆成分,为了使水达到循环使用的目的,厂方在水中加了絮凝剂,导致大量的漆渣淤积于循环水池的底部,必须定期清池,影响生产。通过对现场水质水量的试验,絮凝剂的效果是明显,离心分离对絮凝物分离效果良好,考虑在循环池污泥量较大时进行离心分离处理。三、水处理工艺流程根据以上分析,我们确定采用离心分离的方法,离心机可以对喷漆循环水处理工程0.002~3mm范围固相颗粒的悬浮液进行澄清、脱水,是较为先进的固液分离装置,且可以连续进水,连续出水,连续出泥。开机和关机时对设备进行清洗,可避免堵塞的问题。具体处理工艺见工艺流程框图:为了解决循环水池中加药后积泥的问题,我们在水池内设置了推流式潜水搅拌机,将底部污泥都推向离心机进料泵一端,从而解决低部积泥问题,减少清池工作。四、设备说明1、潜水搅拌型号:QJB4/6功率:4kw喷漆废水泵离心机絮凝剂漆渣外运絮凝反应池不锈钢格网循环水池喷漆室泵喷漆循环水处理工程数量:2台供货商:南京新中德2、污水泵型号:KD5052流量:500L/min扬程:26m功率:5P数量:1台供货商:三川宏3、电磁流量计型号:LD-50A量程:0-50m3/h数量:1台供货商:上海肯特4、离心机型号:LW355处理能力:3-10m3/h功率:22kw数量:1台喷漆循环水处理工程供货商:无锡五、运行管理5.1功率配置本工程总功率配置为50kw(含照明1kw),设配电柜,动力电缆从变电站采用三相四线制地埋引到控制电柜一次侧。配电柜到各控制点电柜及控制电缆采用KVV系列控制电缆,配电柜、控制电柜及电器设备有效接地。5.2操作运行管理处理系统采用手动控制,可根据实际情况选择运行时间和周期。其中离心机主副电机采用变频控制,可根据实际情况调整转速,方便操作。
