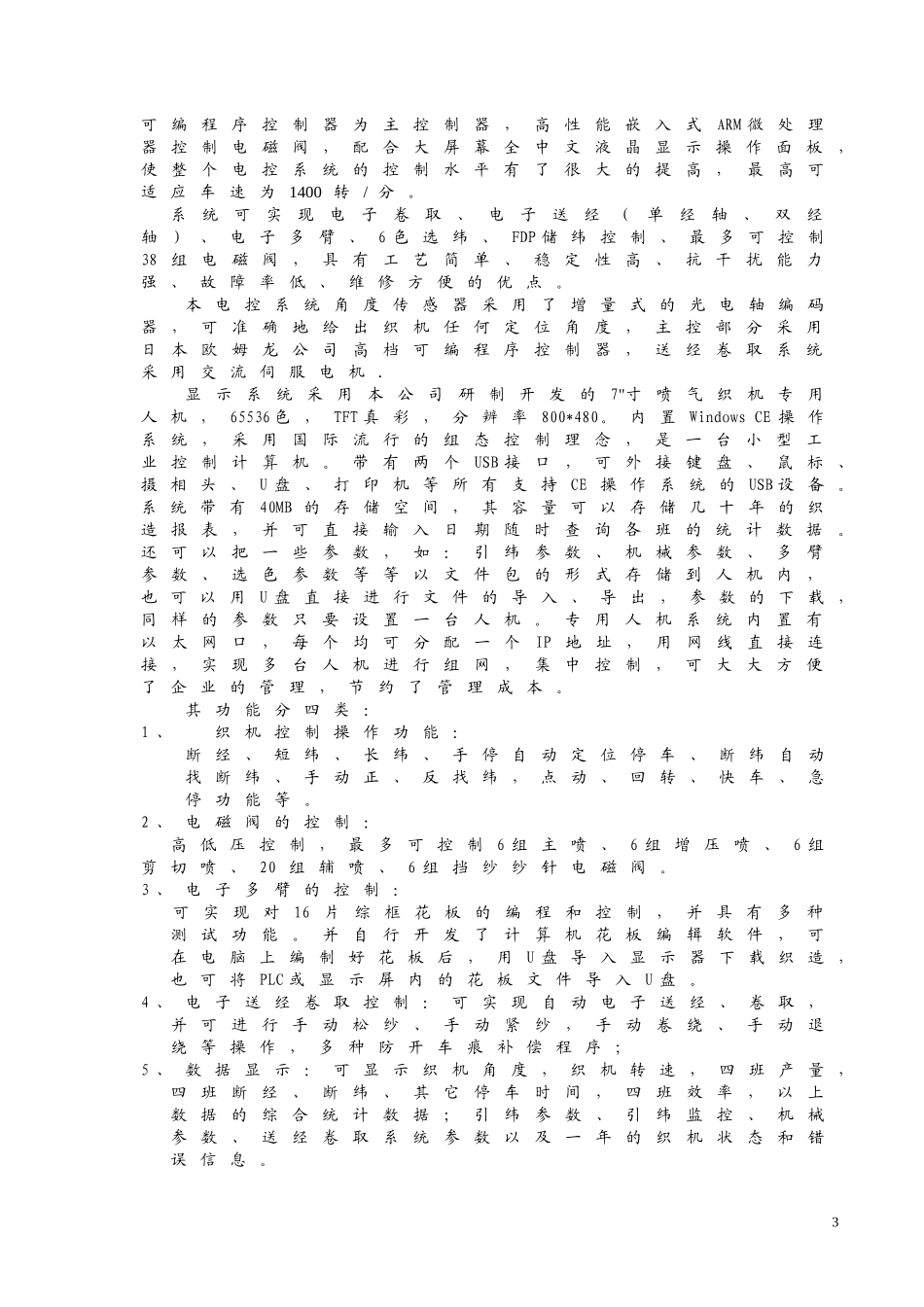

喷气织机电气控制系统使用说明书2008-12-11南京百纳自动化系统有限公司1目录一、概述二、主要组成和功能三、主要技术性能四、使用和维护五、服务联系和技术支持六、附件1：触摸屏操作和使用手册七、附件2：伺服报警一览表八、附件3：探纬板的调整九、附件4：电气安装板排列图一、概述：喷气织机电控系统是我公司技术人员在多年从事开发和生产织机电控系统的基础上充分采用当今先进的微电子技术和微机技术研制的，采用了高档32位CPU的2可编程序控制器为主控制器，高性能嵌入式ARM微处理器控制电磁阀，配合大屏幕全中文液晶显示操作面板，使整个电控系统的控制水平有了很大的提高，最高可适应车速为1400转/分。系统可实现电子卷取、电子送经（单经轴、双经轴）、电子多臂、6色选纬、FDP储纬控制、最多可控制38组电磁阀，具有工艺简单、稳定性高、抗干扰能力强、故障率低、维修方便的优点。本电控系统角度传感器采用了增量式的光电轴编码器，可准确地给出织机任何定位角度，主控部分采用日本欧姆龙公司高档可编程序控制器，送经卷取系统采用交流伺服电机.显示系统采用本公司研制开发的7"寸喷气织机专用人机，65536色，TFT真彩，分辨率800*480。内置WindowsCE操作系统，采用国际流行的组态控制理念，是一台小型工业控制计算机。带有两个USB接口，可外接键盘、鼠标、摄相头、U盘、打印机等所有支持CE操作系统的USB设备。系统带有40MB的存储空间，其容量可以存储几十年的织造报表，并可直接输入日期随时查询各班的统计数据。还可以把一些参数，如：引纬参数、机械参数、多臂参数、选色参数等等以文件包的形式存储到人机内，也可以用U盘直接进行文件的导入、导出，参数的下载，同样的参数只要设置一台人机。专用人机系统内置有以太网口，每个均可分配一个IP地址，用网线直接连接，实现多台人机进行组网，集中控制，可大大方便了企业的管理，节约了管理成本。其功能分四类：1、织机控制操作功能：断经、短纬、长纬、手停自动定位停车、断纬自动找断纬、手动正、反找纬，点动、回转、快车、急停功能等。2、电磁阀的控制：高低压控制，最多可控制6组主喷、6组增压喷、6组剪切喷、20组辅喷、6组挡纱纱针电磁阀。3、电子多臂的控制：可实现对16片综框花板的编程和控制，并具有多种测试功能。并自行开发了计算机花板编辑软件，可在电脑上编制好花板后，用U盘导入显示器下载织造，也可将PLC或显示屏内的花板文件导入U盘。4、电子送经卷取控制：可实现自动电子送经、卷取，并可进行手动松纱、手动紧纱，手动卷绕、手动退绕等操作，多种防开车痕补偿程序；5、数据显示：可显示织机角度，织机转速，四班产量，四班断经、断纬、其它停车时间，四班效率，以上数据的综合统计数据；引纬参数、引纬监控、机械参数、送经卷取系统参数以及一年的织机状态和错误信息。3二、主要组成和功能：2.1机上系统2.1.1传感器由一只光电编码器安装在织机右侧，以便检测出控制所需的任何角度。离合器和电动机内各有一个热保护触点。探纬器H1、H2分别用于检测纬纱是否短纬、长纬。停经架经停和停经片、左绞边器、右绞边器和废边架组成经停检测装置。经纱张力传感器用于测量经纱张力。2.1.2横档操作面板；横档操作面板由三块如下图：配不同机型，可能按钮面板排列稍有不同，但功能一样。有使能按钮时，只有在使能按钮按下时，快车、慢正、慢反按钮才有用，停车、急停不受影响。A，快车按钮：若所有起动条件都满足时（无断经、储纬器断纱、张力报警、伺服故障、急停按钮按下、停车按钮按下、马达过热、离合器过热），当开车动作方式=0，按此开车按钮，则织机先回转到经停或纬停启动角度，进行经纱补偿后，开快车，补偿期间红、黄、绿灯同时亮起，这时请注意安全操作。当开车动作方式=1，按此开车按钮，则织机若不在启动区，先回转到启动区，若在启动区，就直接进行经纱补偿后，开快车，补偿期间红、黄、绿灯同时亮起，这时请注意安全操作。B，停车按钮：如果按下时间短，织机停车，并自动正转到300度，如果按下时间较长，则织机停车后无慢车动作。若按此按钮可封锁和中断一切操作。C，慢正按钮：按住慢正按钮织机则慢车正向...
