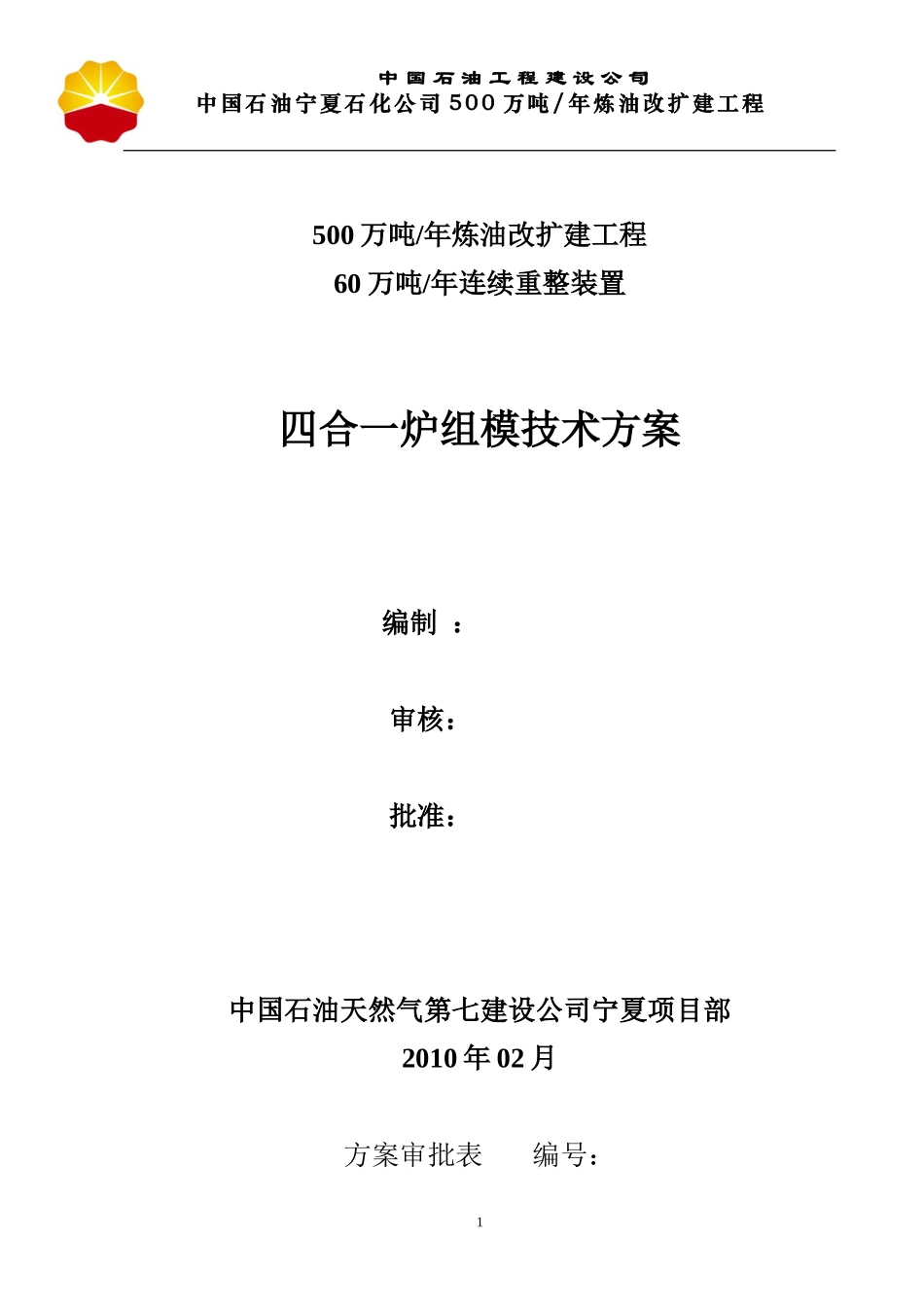

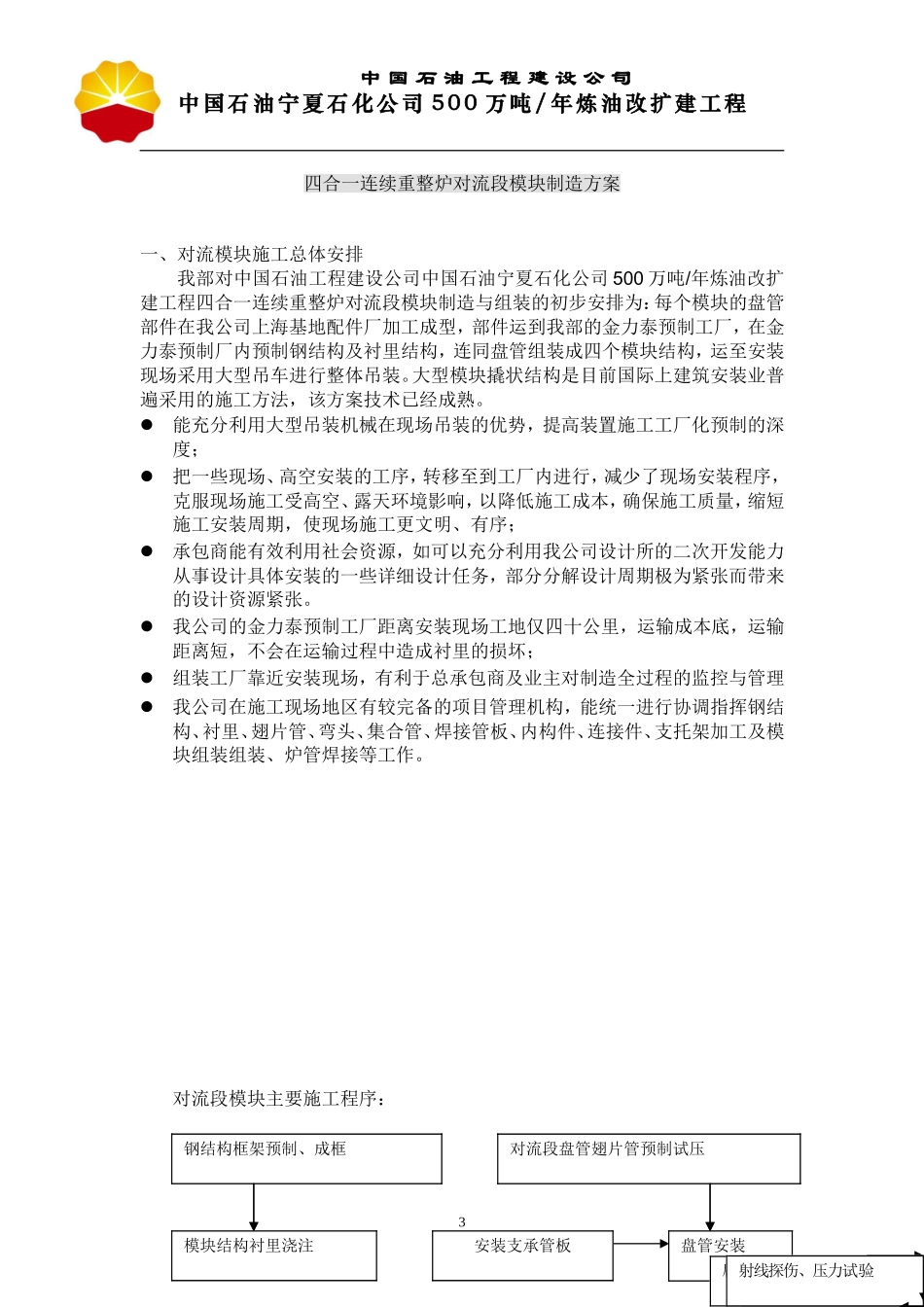

中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程500万吨/年炼油改扩建工程60万吨/年连续重整装置四合一炉组模技术方案编制：审核：批准：中国石油天然气第七建设公司宁夏项目部2010年02月方案审批表编号：1中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程方案名称四合一炉组模技术方案编制单位上海万方博通石油化工有限公司宁夏项目部审核意见审核意见：总承包商HSE工程师：年月日审核意见：总承包商QA/QC工程师：：年月日审核意见：总承包商专业工程师：年月日批准意见审批意见：总承包商总工程师：年月日2中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程四合一连续重整炉对流段模块制造方案一、对流模块施工总体安排我部对中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程四合一连续重整炉对流段模块制造与组装的初步安排为：每个模块的盘管部件在我公司上海基地配件厂加工成型，部件运到我部的金力泰预制工厂，在金力泰预制厂内预制钢结构及衬里结构，连同盘管组装成四个模块结构，运至安装现场采用大型吊车进行整体吊装。大型模块撬状结构是目前国际上建筑安装业普遍采用的施工方法，该方案技术已经成熟。能充分利用大型吊装机械在现场吊装的优势，提高装置施工工厂化预制的深度；把一些现场、高空安装的工序，转移至到工厂内进行，减少了现场安装程序，克服现场施工受高空、露天环境影响，以降低施工成本，确保施工质量，缩短施工安装周期，使现场施工更文明、有序；承包商能有效利用社会资源，如可以充分利用我公司设计所的二次开发能力从事设计具体安装的一些详细设计任务，部分分解设计周期极为紧张而带来的设计资源紧张。我公司的金力泰预制工厂距离安装现场工地仅四十公里，运输成本底，运输距离短，不会在运输过程中造成衬里的损坏；组装工厂靠近安装现场，有利于总承包商及业主对制造全过程的监控与管理我公司在施工现场地区有较完备的项目管理机构，能统一进行协调指挥钢结构、衬里、翅片管、弯头、集合管、焊接管板、内构件、连接件、支托架加工及模块组装组装、炉管焊接等工作。对流段模块主要施工程序：3钢结构框架预制、成框对流段盘管翅片管预制试压模块结构衬里浇注安装支承管板盘管安装钢结构框架预制、成框对流段盘管翅片管预制试压模块结构衬里浇注安装支承管板盘管安装回弯头安装、焊接刷漆、包装、运至现场射线探伤、压力试验中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程二、对流模块结构预制及组装四合一连续重整炉对流段采用模块结构，整个对流段可分成四组模块，每组模块由2块侧板、5组管速/管板、2个弯头箱、衬里及隔板等组成。对流段模块与模块之间，模块与过渡段、模块与弯头箱、模块与集烟罩、弯头箱与弯头箱之间均采用了法兰式螺栓连接，模块结构住的连接采用高强螺栓连接衬里施工与模块钢结构施工同步进行，并在衬里具有足够强度后可进行模块的组对。（一）对流模块施工基本工序对流模块炉墙采用分片预制、予组装后分块然后分段组成箱体状模块的方法每个模块的制作基本工序如下：（二）对流模块预制1)在对流模块预制前应先制作预制胎具；2)对流模块钢结构侧面组成两大片预制，要特别注意横跨段的结构尺寸，要有一定的调整余地。将对流模块立柱固定在胎具上并用卡板、销子定位；模块立柱下料时应留出焊接收缩量3毫米和切割余量。3)上部模块下料时均应以与其相邻的下模块的尺寸为依据，其焊接收缩余量应以第一组模块的收缩余量为依据进行适当调整。4)对流模块两侧面钢结构成片后，模块长度方向用卡具固定后方可进行钢结构焊接，结构焊接完璧补射炉壁板，焊接炉板前需把模块中部垫起30mm左右用于反变形。5)所有螺栓孔均采用机加工，成孔后，统一连接面内的任意两孔的中心距偏差4中国石油工程建设公司中国石油宁夏石化公司500万吨/年炼油改扩建工程不应超过±0.8mm，统一连接面的上柱板、下柱板应贴合配钻（其他同），每对配钻板存放时应做好易识别的标识。6)新安装的炉墙板密封面的平直度，用一米直尺检查其间隙不应大于3毫米。7)炉...
