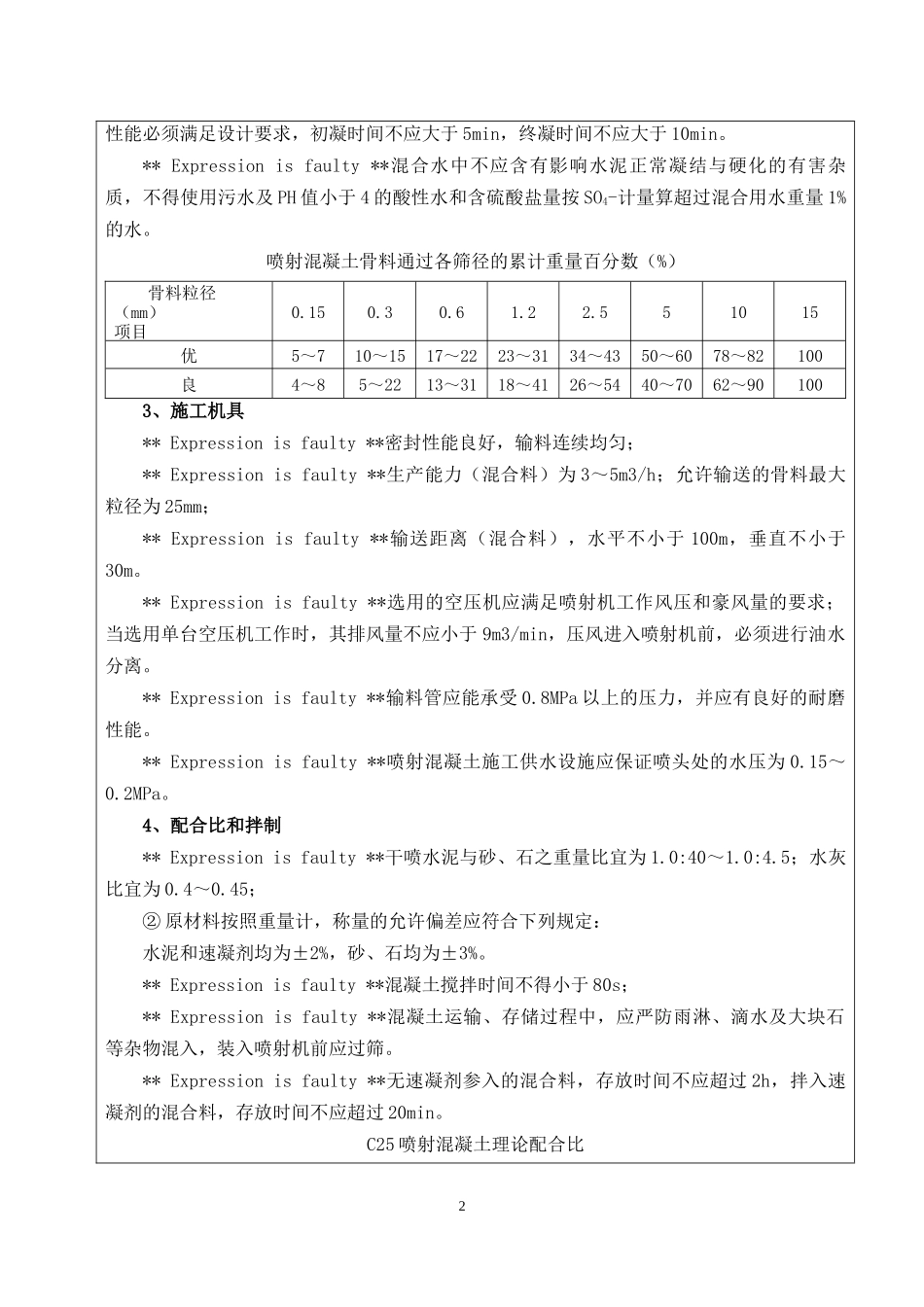

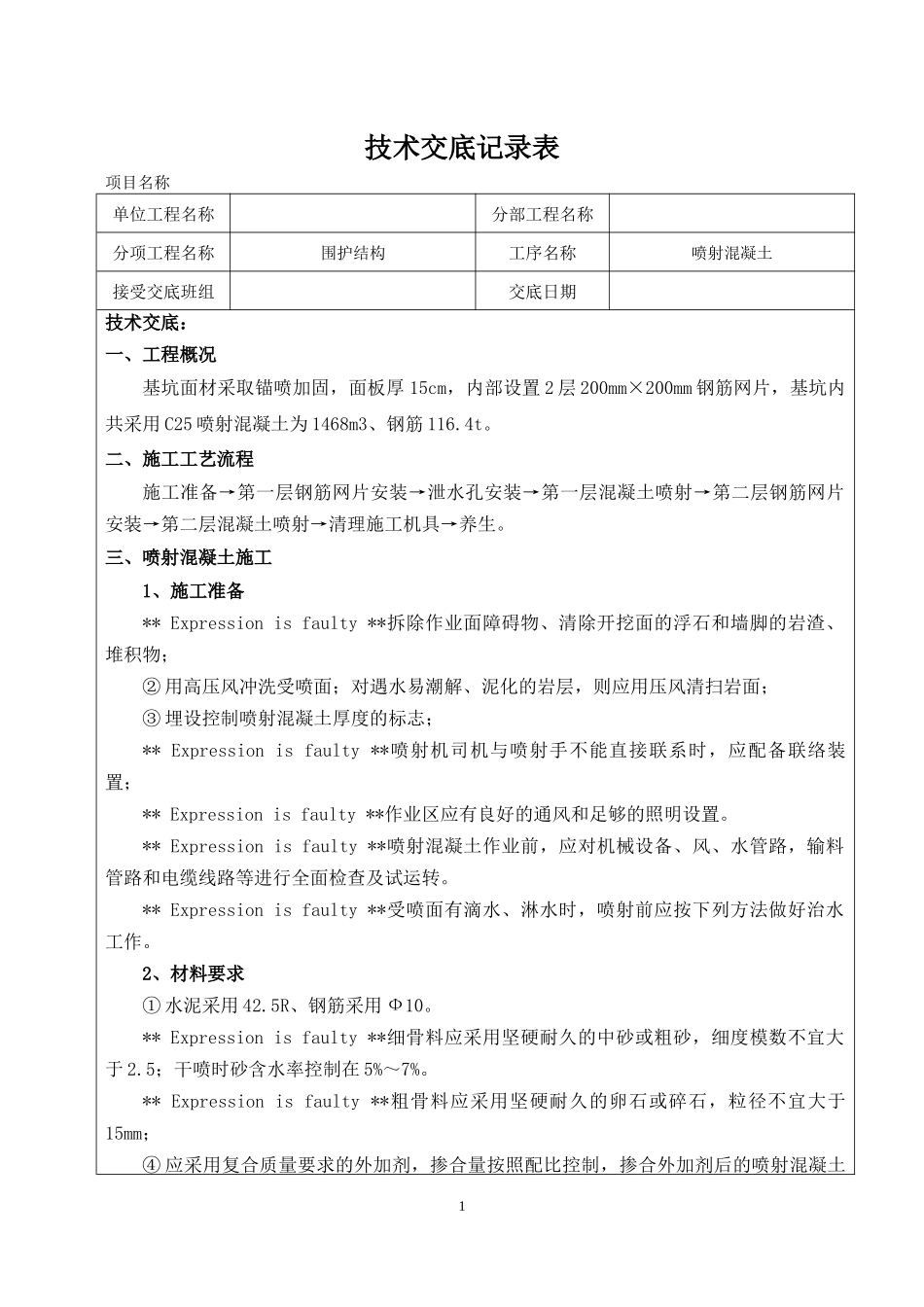

技术交底记录表项目名称单位工程名称分部工程名称分项工程名称围护结构工序名称喷射混凝土接受交底班组交底日期技术交底：一、工程概况基坑面材采取锚喷加固，面板厚15cm，内部设置2层200mm×200mm钢筋网片，基坑内共采用C25喷射混凝土为1468m3、钢筋116.4t。二、施工工艺流程施工准备→第一层钢筋网片安装→泄水孔安装→第一层混凝土喷射→第二层钢筋网片安装→第二层混凝土喷射→清理施工机具→养生。三、喷射混凝土施工1、施工准备**Expressionisfaulty**拆除作业面障碍物、清除开挖面的浮石和墙脚的岩渣、堆积物；②用高压风冲洗受喷面；对遇水易潮解、泥化的岩层，则应用压风清扫岩面；③埋设控制喷射混凝土厚度的标志；**Expressionisfaulty**喷射机司机与喷射手不能直接联系时，应配备联络装置；**Expressionisfaulty**作业区应有良好的通风和足够的照明设置。**Expressionisfaulty**喷射混凝土作业前，应对机械设备、风、水管路，输料管路和电缆线路等进行全面检查及试运转。**Expressionisfaulty**受喷面有滴水、淋水时，喷射前应按下列方法做好治水工作。2、材料要求①水泥采用42.5R、钢筋采用Ф10。**Expressionisfaulty**细骨料应采用坚硬耐久的中砂或粗砂，细度模数不宜大于2.5；干喷时砂含水率控制在5%～7%。**Expressionisfaulty**粗骨料应采用坚硬耐久的卵石或碎石，粒径不宜大于15mm；④应采用复合质量要求的外加剂，掺合量按照配比控制，掺合外加剂后的喷射混凝土1性能必须满足设计要求，初凝时间不应大于5min，终凝时间不应大于10min。**Expressionisfaulty**混合水中不应含有影响水泥正常凝结与硬化的有害杂质，不得使用污水及PH值小于4的酸性水和含硫酸盐量按SO4-计量算超过混合用水重量1%的水。喷射混凝土骨料通过各筛径的累计重量百分数（%）骨料粒径（mm）项目0.150.30.61.22.551015优5～710～1517～2223～3134～4350～6078～82100良4～85～2213～3118～4126～5440～7062～901003、施工机具**Expressionisfaulty**密封性能良好，输料连续均匀；**Expressionisfaulty**生产能力（混合料）为3～5m3/h；允许输送的骨料最大粒径为25mm；**Expressionisfaulty**输送距离（混合料），水平不小于100m，垂直不小于30m。**Expressionisfaulty**选用的空压机应满足喷射机工作风压和豪风量的要求；当选用单台空压机工作时，其排风量不应小于9m3/min，压风进入喷射机前，必须进行油水分离。**Expressionisfaulty**输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能。**Expressionisfaulty**喷射混凝土施工供水设施应保证喷头处的水压为0.15～0.2MPa。4、配合比和拌制**Expressionisfaulty**干喷水泥与砂、石之重量比宜为1.0:40～1.0:4.5；水灰比宜为0.4～0.45；②原材料按照重量计，称量的允许偏差应符合下列规定：水泥和速凝剂均为±2%，砂、石均为±3%。**Expressionisfaulty**混凝土搅拌时间不得小于80s；**Expressionisfaulty**混凝土运输、存储过程中，应严防雨淋、滴水及大块石等杂物混入，装入喷射机前应过筛。**Expressionisfaulty**无速凝剂参入的混合料，存放时间不应超过2h，拌入速凝剂的混合料，存放时间不应超过20min。C25喷射混凝土理论配合比2强度等级水泥（PO42.5R）机制砂碎石（5～10mm）水速凝剂C2546394380419018.521．002.041.740.410.045、钢筋网片安装**Expressionisfaulty**钢筋使用前应清楚污锈；**Expressionisfaulty**钢筋网片按照分2层布置，采用Ф10@200×200，钢筋之间连接牢固，钢筋搭接满足要求。3安全技术交底：1、工中应对机械设备进行定期检查、养护、维修。2、为保证施工安全，现场应有专人统一指挥，坚持班前进行安全教育制度。3、喷混凝土施工过程中，喷射手控制好风压、喷射距离，避免回弹料伤人。4、喷射混凝土施工人员必须佩戴防尘口罩等，操作喷头和注浆管的工人必须佩戴防护眼罩，夹胶工作服、长筒乳胶手套。5、喷射混凝土作业时，严禁喷嘴对人，以免喷射伤人；喷射机必须安设在安全地段。6、喷完或间隙时，喷嘴必须向低处设置，一工班结束，必须拆开喷头，取出水环，用水清洗干净，疏通水眼，以备下一班使用。喷完后...
