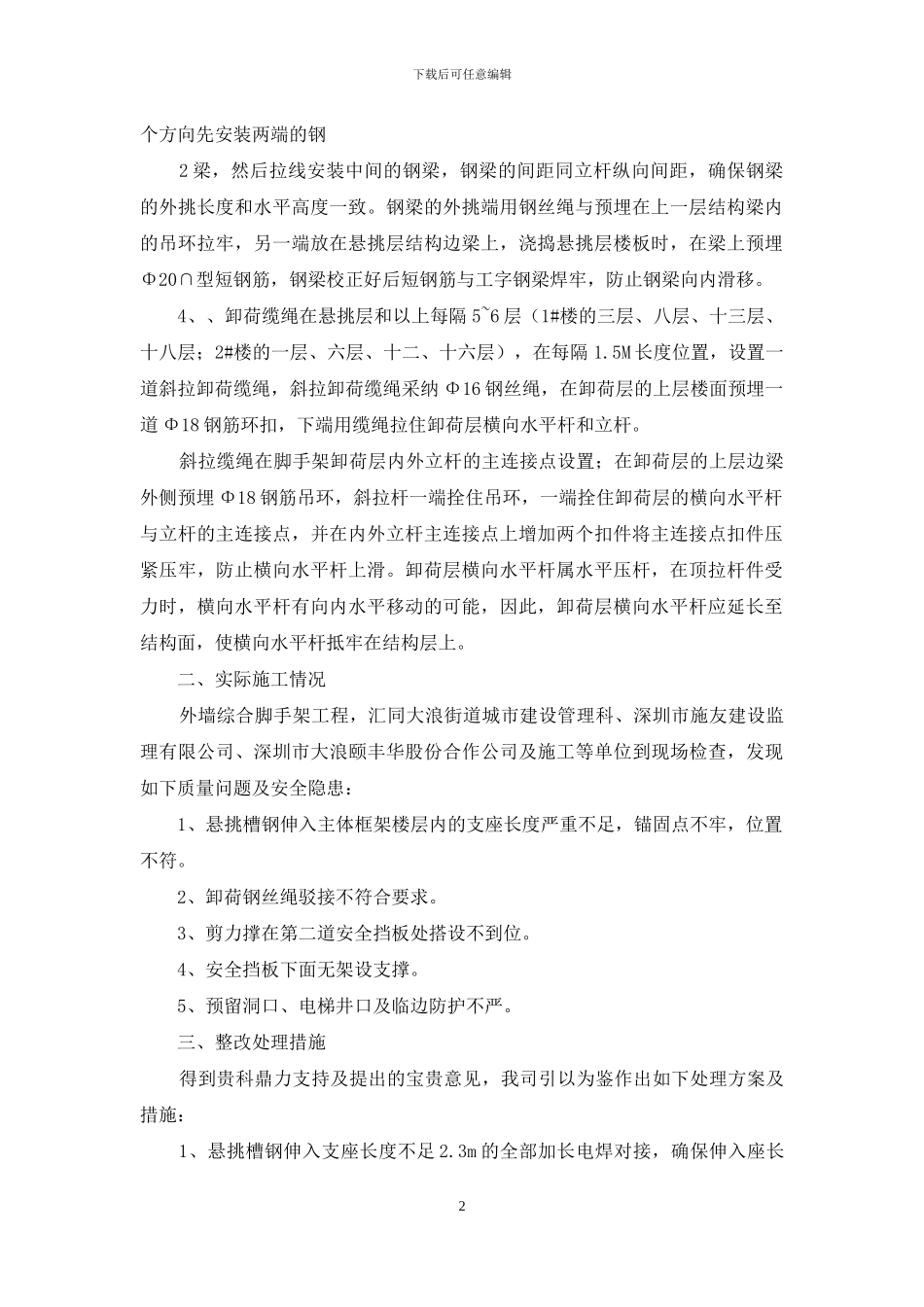

下载后可任意编辑外脚手架整改方案.doc外脚手架整改方案 一、外脚手架的设计 1、1#楼塔楼部位 1#楼北面，即 1-40 至 1-1 轴立面，该段从负二层至一层为回填土，不宜搭设落地式脚手架，采纳悬挑式脚手架搭设，在二层和十二层楼板面架设悬挑工字钢梁两道，悬挑架高度为 61M（即64.95-0.15-5+1.2=61）。其他三个立面均在裙楼上缩进，该三个立面的脚手架以落地式脚手架形式搭设，直接搭设在一层楼板上，采纳垫枕木或夹板作为立杆受力支撑点，架体高度为 66.3M(即 0.30+64.95+1.2=66.45)，1-1 至 1-40 轴立 面 的 1-35 至 1-37 轴 段 有 屋 面 水 池 部 位 局 部 高 度 为 67.8M （ 即0.30+66.45+1.2=67.95）。 架体立杆: 横距 b 为 0.8M,纵距 a 为 1.5M;大横杆:步距为 1.8M。 2、2#楼楼塔楼部位 2#楼的（2-1）-（2-37）立面及（2-A）-（2-W）立面，不适宜搭设落地式脚手架，需要搭设悬挑架。 在 负 一 层 和 十 一 层 楼 板 面 悬 挑 工 字 钢 梁 ， 架 体 高 度 为 56.7M （ 即3.95+0.15+51.4+1.2=56.7）。2-W 至 2-A 立面及 2-37 至 2-1 立面，建筑物在裙楼部位缩进，该两个立面的脚手架以落地式脚手架形式搭设，直接搭设在一层楼板上，采纳垫枕木或夹板作为立杆受力支撑点，架体高度为 52.75M（即0.15+51.4+1.2=52.75）.架体立杆: 横距 b 为 0.8M,纵距 a 为 1.5M;大横杆:步距为 1.8M。 3、、悬挑工字钢梁梁悬挑水平钢梁采纳 18 号槽钢，其中建筑物外悬挑段长度 2.7m，建筑物内锚固段长度 2.3m。 锚固压点螺栓直径(mm):20.00；楼板混凝土标号:C30；1#楼在结构层二层1-1 至 1-40 交 1-F 轴段及十二层楼面四周；2#楼在结构层负一层 2-1 至 2-37 交2-A 轴段及 2-A 至 2-W 交 2-37 轴段及十一层楼面四周进行预埋安装。 工字钢伸入结构楼层里面 2.3M 至 3M（自外梁旁外边量起），并按挑梁制作大样将拉环及连接立杆的短钢管焊好。当结构楼层施工完外挑楼层的顶板后可以进行外挑钢梁安装，钢梁的外挑长度严格按钢梁平面布置图的长度安装，每1下载后可任意编辑个方向先安装两端的钢 2 梁，然后拉线安装中间的钢梁，钢梁的间距同立杆纵向间距，确保钢梁的外挑长度和水平高度一致。钢梁的外挑端用钢丝绳与预埋在上一层结构梁内的吊环拉牢，另一端放在悬挑层结构边梁上，浇捣悬挑层楼板时，在梁上预埋Φ20∩型短钢筋，钢梁校正好后短钢筋...
