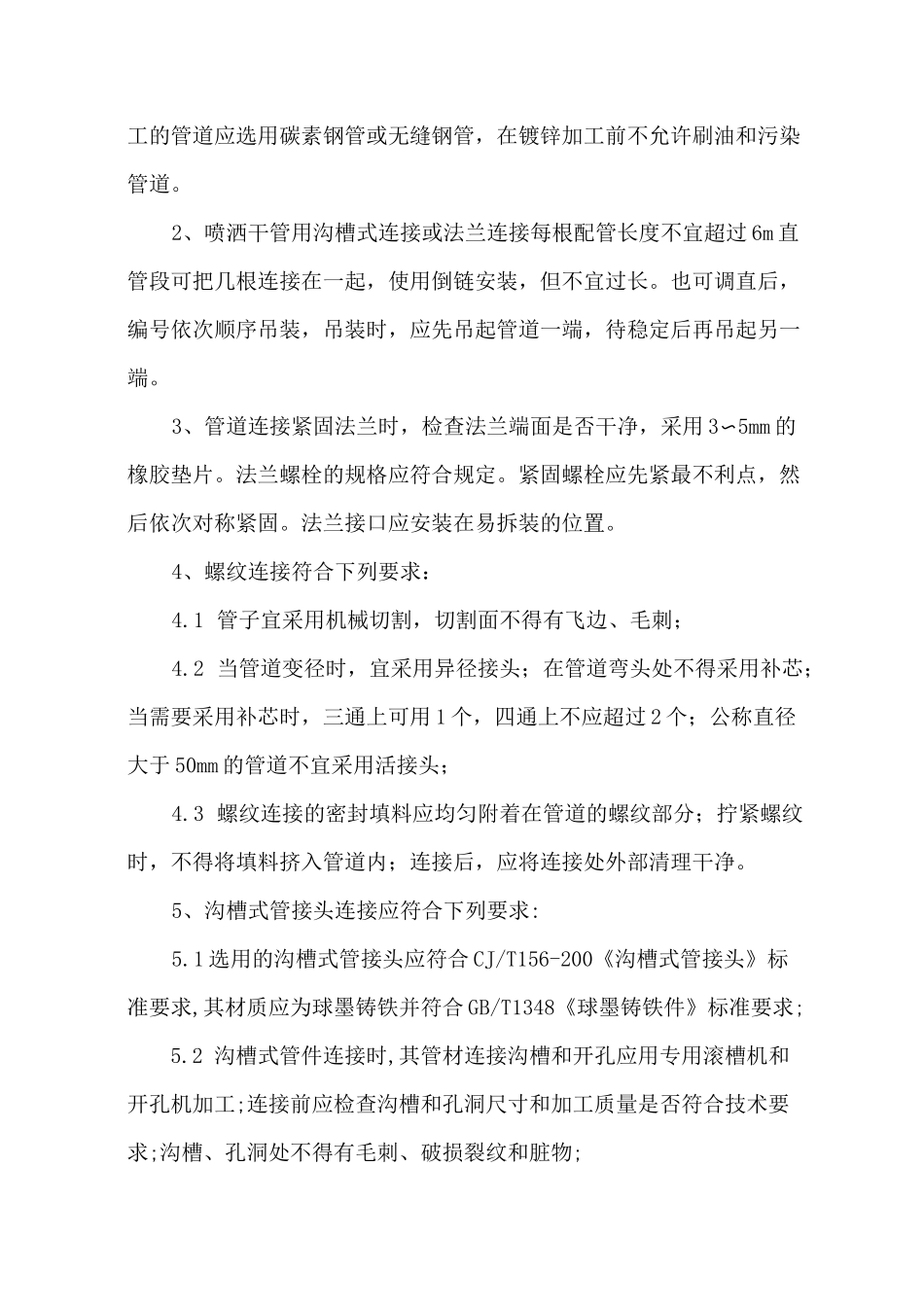

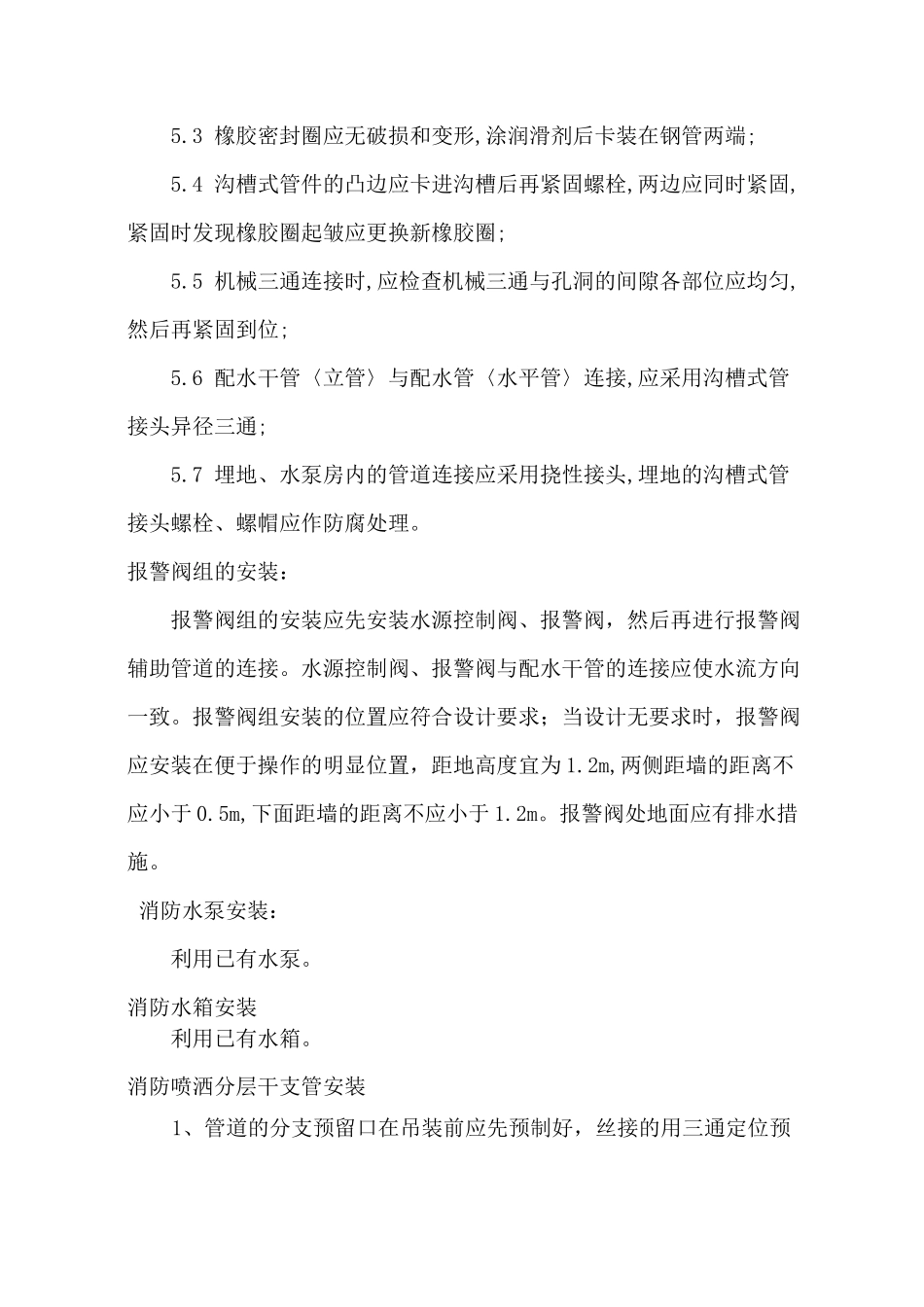

消防喷淋工程施工工艺流程：安装准备—►支架制作安装—干立管安装一水泵、报警阀件、水泵接合器及高位水箱安装一分层干支管及其阀件安装一管道强度试验及冲洗一水流指示器、喷洒头安装一系统严密性试验一系统通水调试安装准备1、认真熟悉经会审认定的图纸，根据施工方案、技术安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。2、核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。3、检查预埋件和预留洞是否准确。4、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。5、要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。支架安装：利用已有支架。立管安装：1、喷洒管道一般要求使用镀锌管件或沟槽连接管件。需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。2、喷洒干管用沟槽式连接或法兰连接每根配管长度不宜超过 6m 直管段可把几根连接在一起，使用倒链安装，但不宜过长。也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。3、管道连接紧固法兰时，检查法兰端面是否干净，采用 3〜5mm 的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。4、螺纹连接符合下列要求：4.1 管子宜采用机械切割，切割面不得有飞边、毛刺；4.2 当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用 1 个，四通上不应超过 2 个；公称直径大于 50mm 的管道不宜采用活接头；4.3 螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。5、沟槽式管接头连接应符合下列要求:5.1 选用的沟槽式管接头应符合 CJ/T156-200《沟槽式管接头》标准要求,其材质应为球墨铸铁并符合 GB/T1348《球墨铸铁件》标准要求;5.2 沟槽式管件连接时,其管材连接沟槽和开孔应用专用滚槽机和开孔机加工;连接前应检查沟槽和孔洞尺寸和加工质量是否符合技术要求;沟槽、孔洞处不得有毛刺、破损裂纹和脏物;5.3 橡胶密封圈应无破损和变形,涂润滑剂后卡装在钢管两端;5.4 沟槽式管件的凸边应卡进沟槽后再紧固螺栓,两边应同时紧固,紧固时发现橡胶圈起皱应更换新橡胶圈;5.5 机械三通连接时,应检查机械三通与孔洞的间隙各部位应均匀,然后再紧固到位;5.6 配...
