电气仪表施工方案

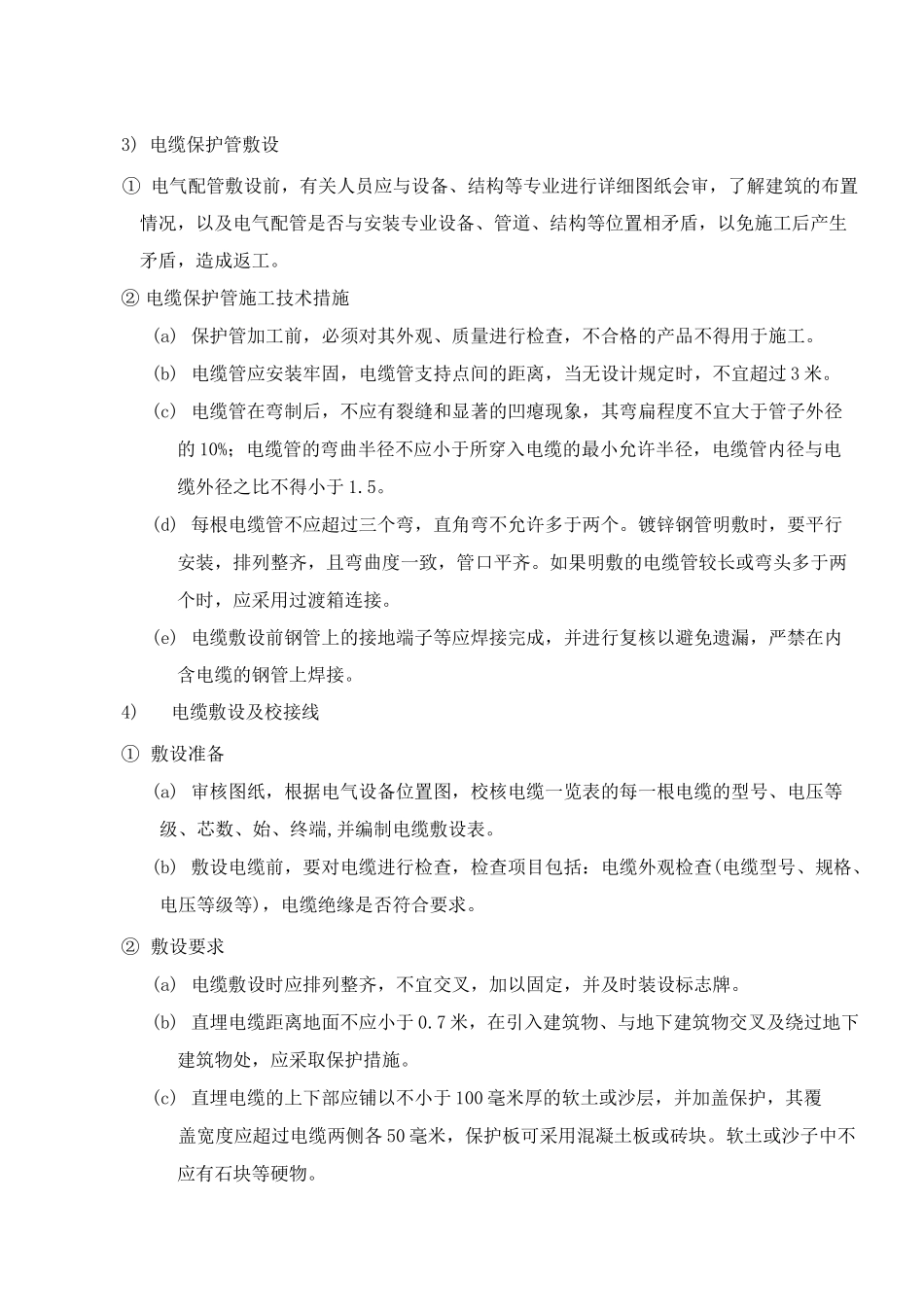

3.3.1 电气施工方案（1）施工重点① 防爆电器的检验、正确地安装和保护，确保电气系统的防爆功能安全、可靠是电气施工中的一个重点。② 施工周期上，电气专业需和安装、土建专业严密配合，保证工期和质量。2）电气工程施工程序见下图图：电气工程施工程序3) 电缆保护管敷设① 电气配管敷设前，有关人员应与设备、结构等专业进行详细图纸会审，了解建筑的布置情况，以及电气配管是否与安装专业设备、管道、结构等位置相矛盾，以免施工后产生矛盾，造成返工。② 电缆保护管施工技术措施(a) 保护管加工前，必须对其外观、质量进行检查，不合格的产品不得用于施工。(b) 电缆管应安装牢固，电缆管支持点间的距离，当无设计规定时，不宜超过 3 米。(c) 电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的 10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许半径，电缆管内径与电缆外径之比不得小于 1.5。(d) 每根电缆管不应超过三个弯，直角弯不允许多于两个。镀锌钢管明敷时，要平行安装，排列整齐，且弯曲度一致，管口平齐。如果明敷的电缆管较长或弯头多于两个时，应采用过渡箱连接。(e) 电缆敷设前钢管上的接地端子等应焊接完成，并进行复核以避免遗漏，严禁在内含电缆的钢管上焊接。4)电缆敷设及校接线① 敷设准备(a) 审核图纸，根据电气设备位置图，校核电缆一览表的每一根电缆的型号、电压等级、芯数、始、终端,并编制电缆敷设表。(b) 敷设电缆前，要对电缆进行检查，检查项目包括：电缆外观检查(电缆型号、规格、电压等级等)，电缆绝缘是否符合要求。② 敷设要求(a) 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。(b) 直埋电缆距离地面不应小于 0.7 米，在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，应采取保护措施。(c) 直埋电缆的上下部应铺以不小于 100 毫米厚的软土或沙层，并加盖保护，其覆盖宽度应超过电缆两侧各 50 毫米，保护板可采用混凝土板或砖块。软土或沙子中不应有石块等硬物。(d) 电缆进入电缆沟、建筑物、盘柜以及穿入保护管时，出入口应封闭。(e) 电缆敷设完毕后，应及时清除杂物，盖好盖板。(f) 电缆进入竖井、建筑物、盘柜以及电缆管处要进行防火封堵，防火涂料的粉刷及防火盖板的安装要符合设计及规范要求，做到密实、平整、美观。5)电缆头制作、电缆校接线① 电缆头制作技术措施与要求电缆头制作，应由经过培训的熟悉工艺的人员进行，并...
