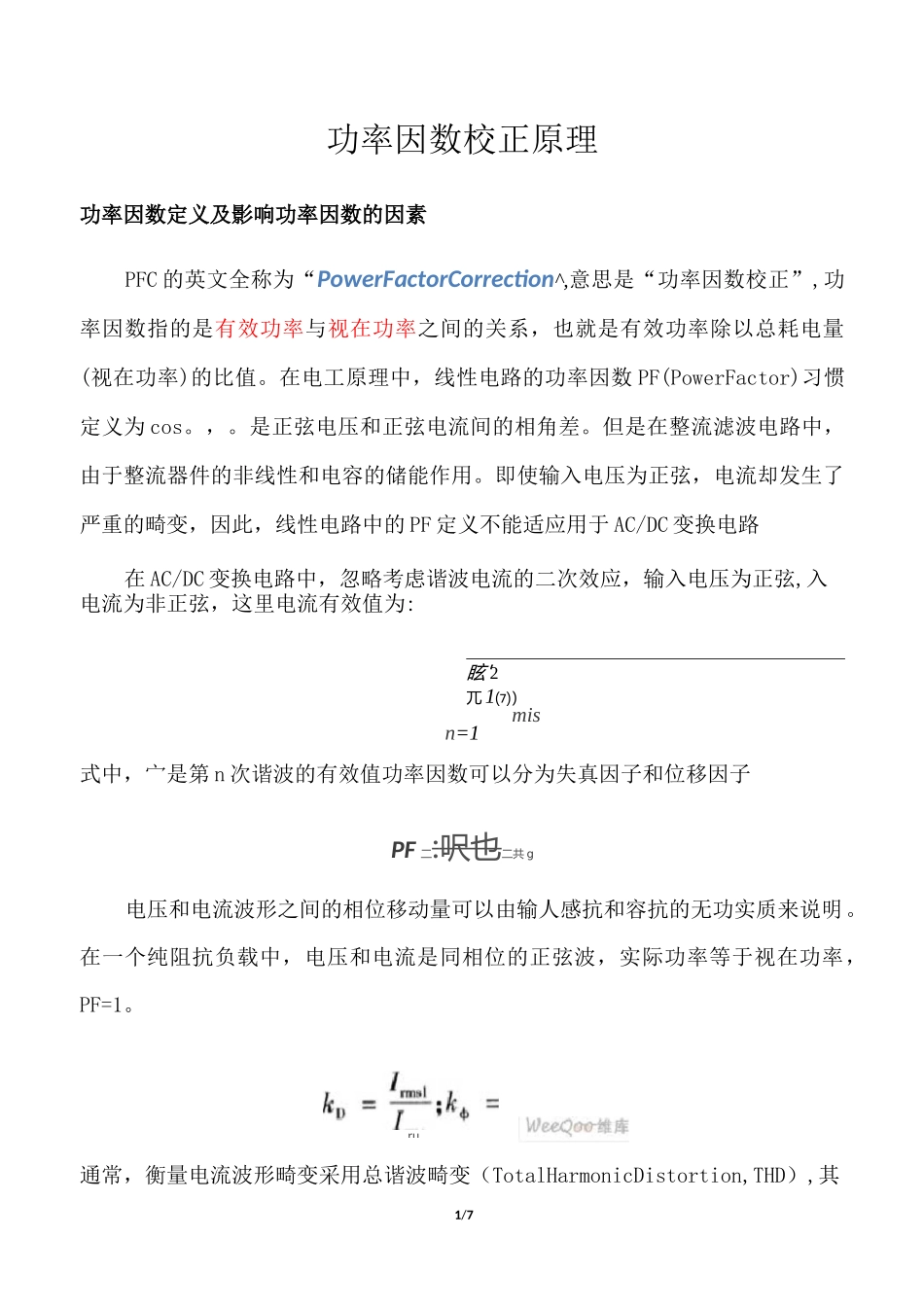

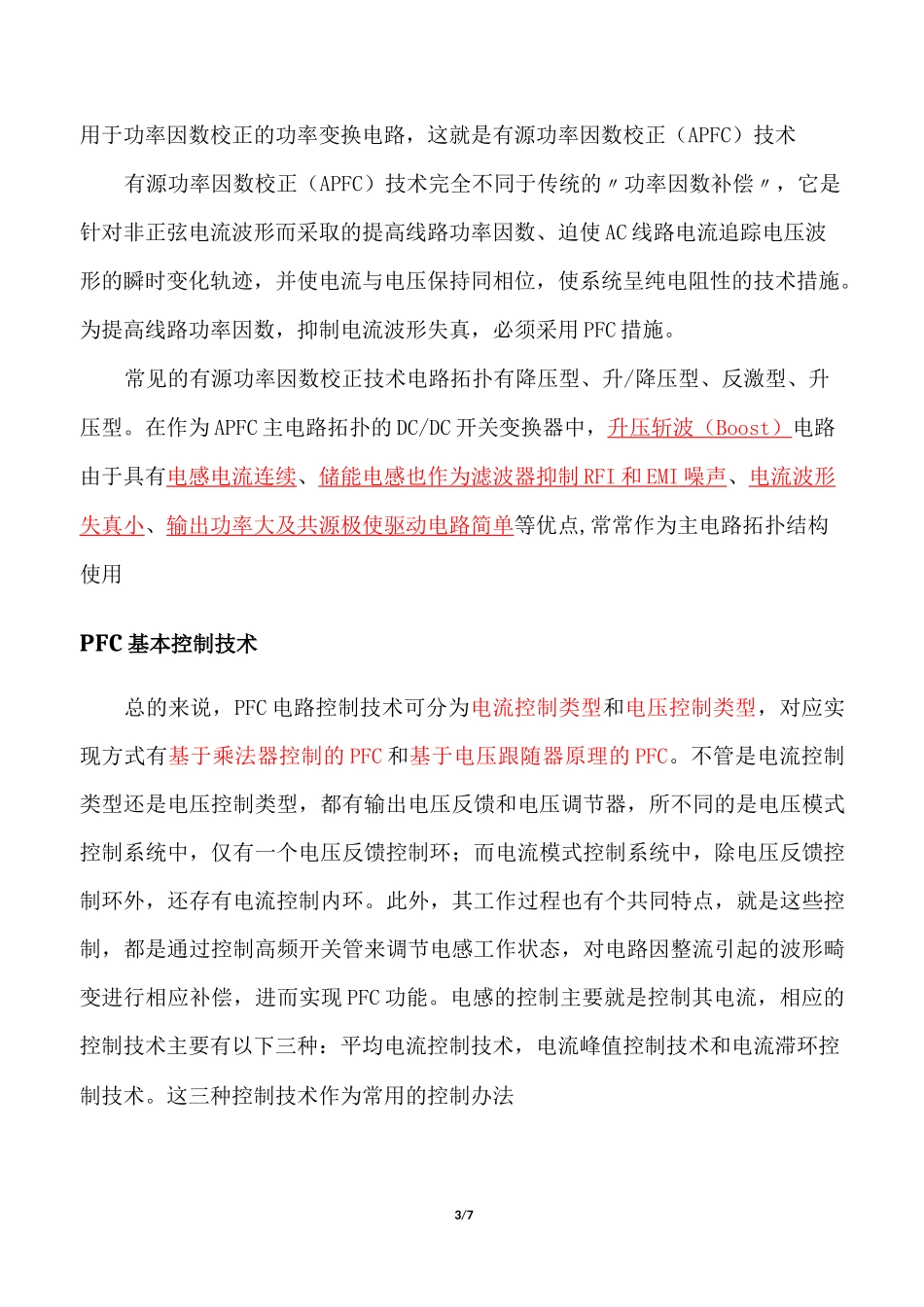

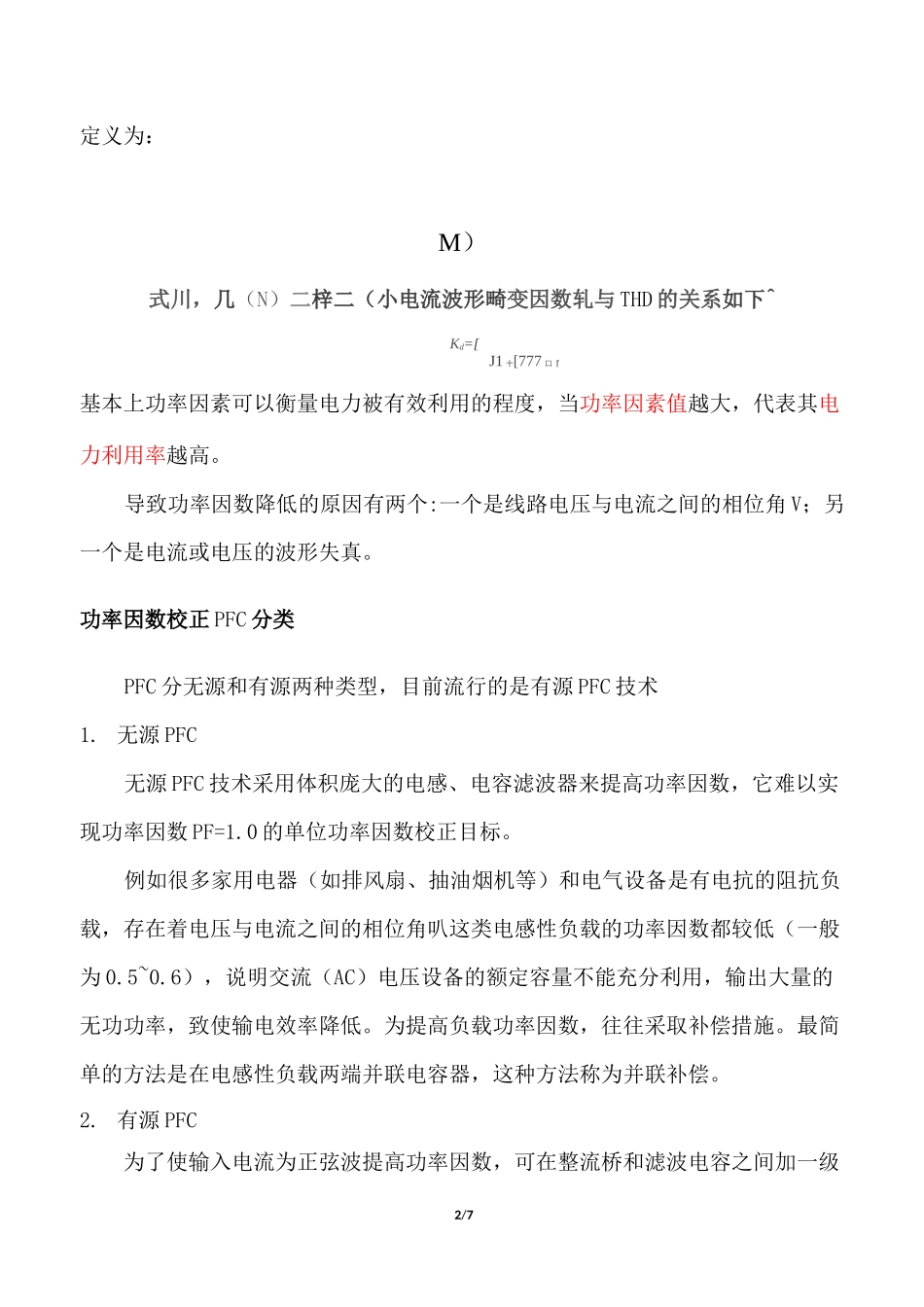

1/7功率因数校正原理功率因数定义及影响功率因数的因素PFC 的英文全称为“PowerFactorCorrection^,意思是“功率因数校正”,功率因数指的是有效功率与视在功率之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。在电工原理中，线性电路的功率因数 PF(PowerFactor)习惯定义为 cos。，。是正弦电压和正弦电流间的相角差。但是在整流滤波电路中，由于整流器件的非线性和电容的储能作用。即使输入电压为正弦，电流却发生了严重的畸变，因此，线性电路中的 PF 定义不能适应用于 AC/DC 变换电路在 AC/DC 变换电路中，忽略考虑谐波电流的二次效应，输入电压为正弦,入电流为非正弦，这里电流有效值为:眩'2兀 1⑺）misn=1式中，宀是第 n 次谐波的有效值功率因数可以分为失真因子和位移因子PF 二:呎也二共 g电压和电流波形之间的相位移动量可以由输人感抗和容抗的无功实质来说明。在一个纯阻抗负载中，电压和电流是同相位的正弦波，实际功率等于视在功率，PF=1。通常，衡量电流波形畸变采用总谐波畸变（TotalHarmonicDistortion,THD）,其ru2/7定义为：M）式川，几（N）二梓二（小电流波形畸变因数轧与 THD 的关系如下^Kd=[J1 十[777 口『基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。导致功率因数降低的原因有两个:一个是线路电压与电流之间的相位角 V；另一个是电流或电压的波形失真。功率因数校正 PFC 分类PFC 分无源和有源两种类型，目前流行的是有源 PFC 技术1. 无源 PFC无源 PFC 技术采用体积庞大的电感、电容滤波器来提高功率因数，它难以实现功率因数 PF=1.0 的单位功率因数校正目标。例如很多家用电器（如排风扇、抽油烟机等）和电气设备是有电抗的阻抗负载，存在着电压与电流之间的相位角叭这类电感性负载的功率因数都较低（一般为 0.5~0.6），说明交流（AC）电压设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。为提高负载功率因数，往往采取补偿措施。最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿。2. 有源 PFC为了使输入电流为正弦波提高功率因数，可在整流桥和滤波电容之间加一级3/7用于功率因数校正的功率变换电路，这就是有源功率因数校正（APFC）技术有源功率因数校正（APFC）技术完全不同于传统的〃功率因数补偿〃，它是针对非正弦电流波形而采取的提高线路功率因数、迫使 AC 线路电流追踪电压波形的瞬时变化...
