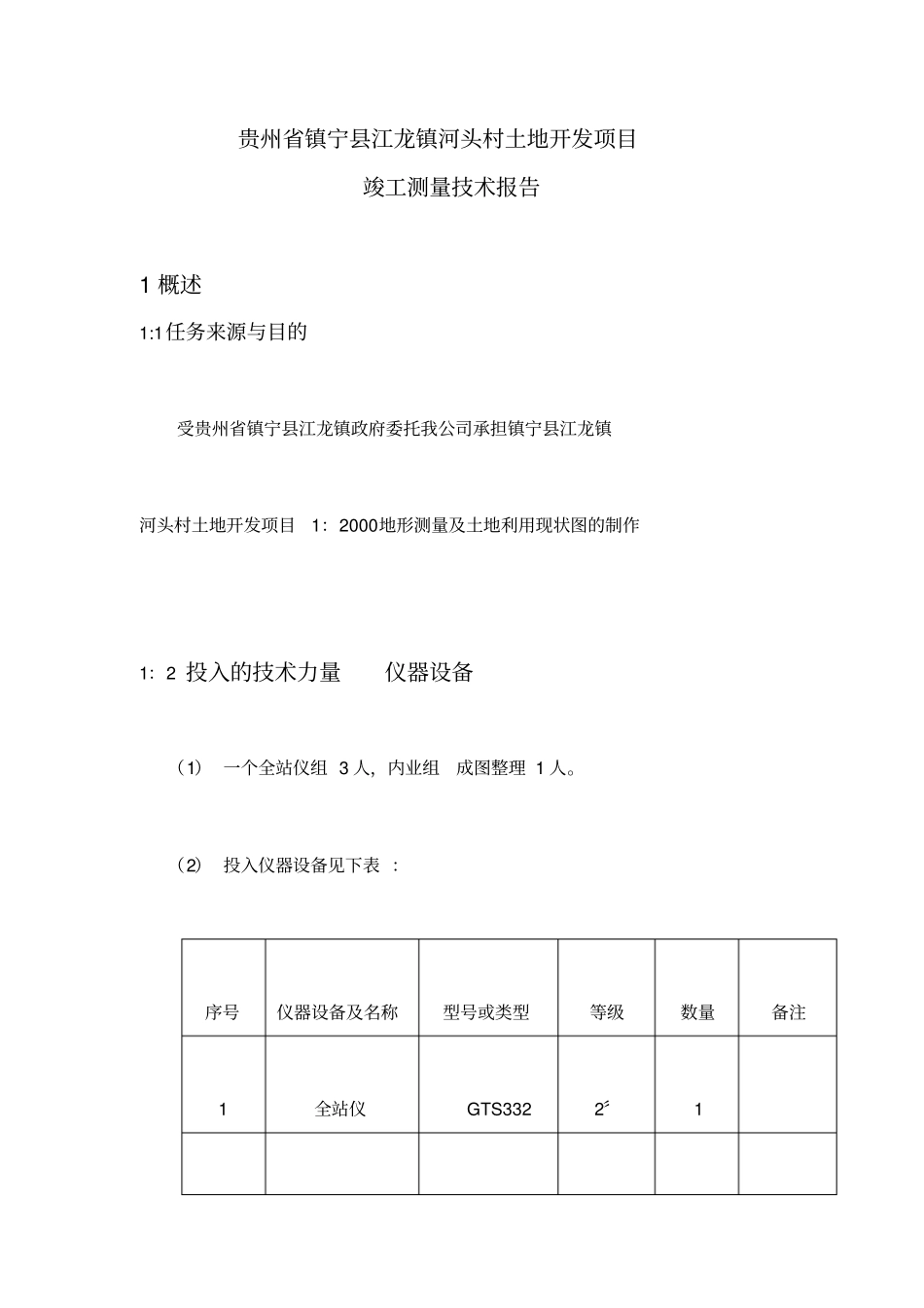

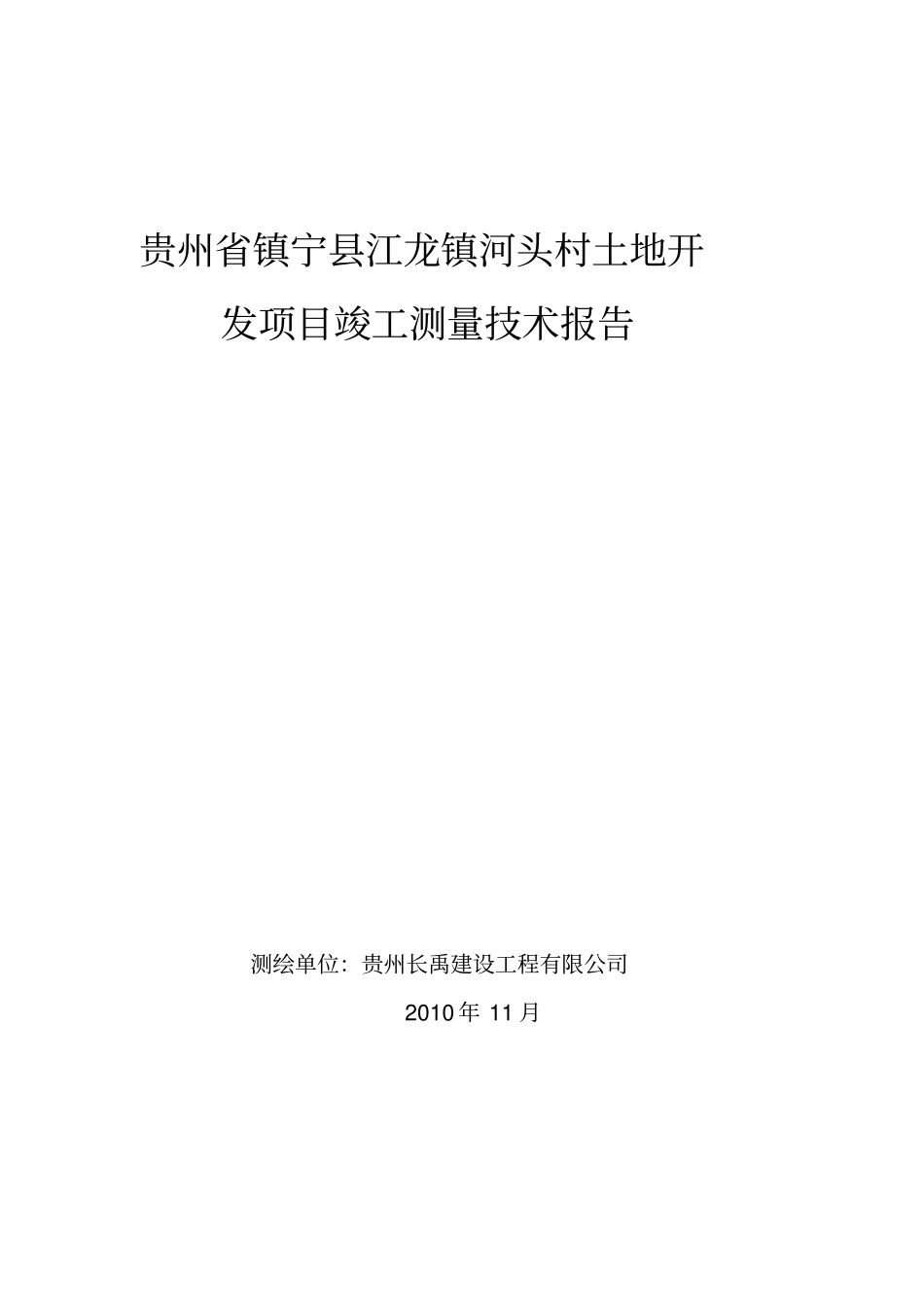

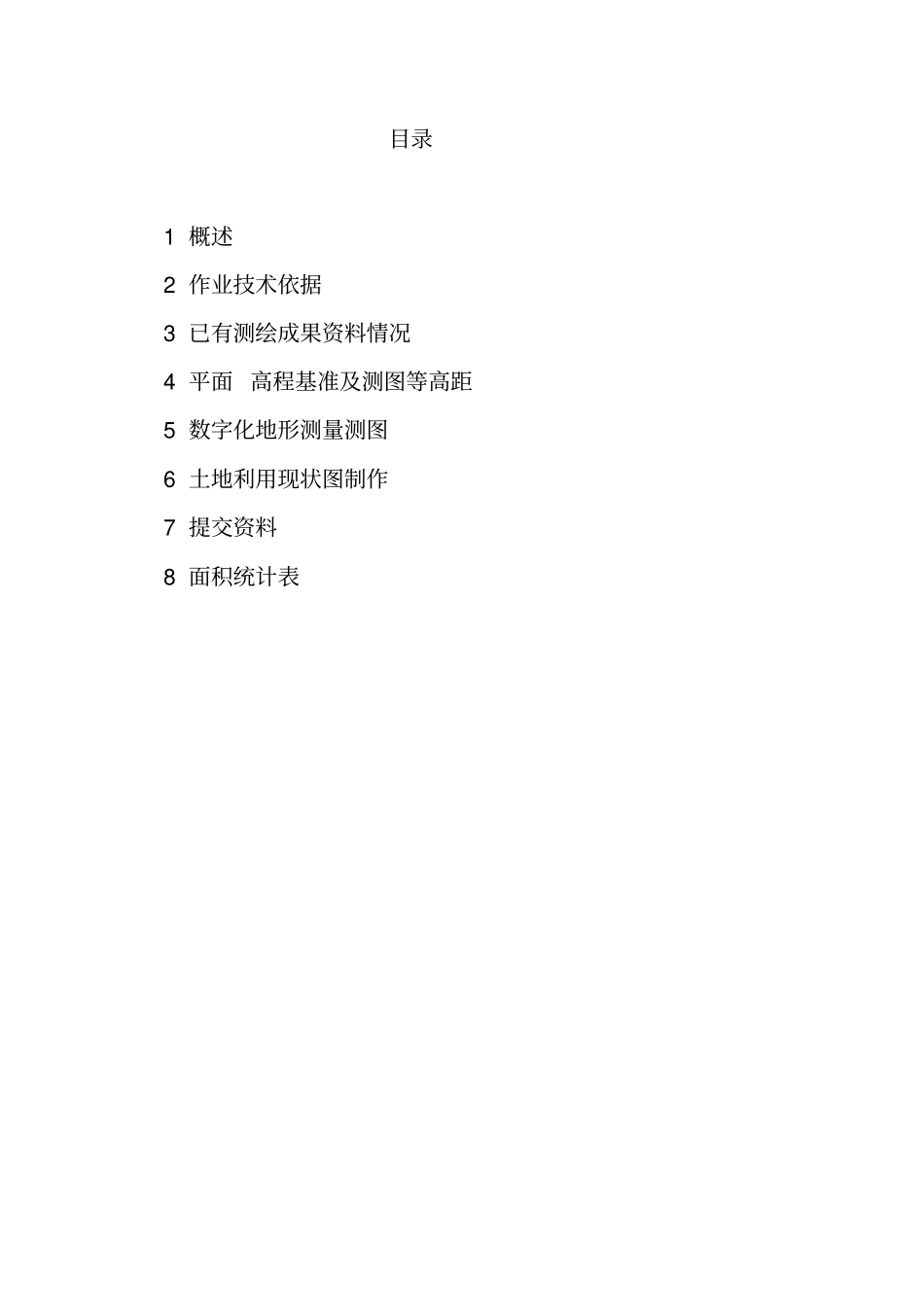

贵州省镇宁县江龙镇河头村土地开发项目竣工测量技术报告测绘单位：贵州长禹建设工程有限公司2010 年 11 月目录1 概述2 作业技术依据3 已有测绘成果资料情况4 平面 高程基准及测图等高距5 数字化地形测量测图6 土地利用现状图制作7 提交资料8 面积统计表贵州省镇宁县江龙镇河头村土地开发项目竣工测量技术报告1 概述1:1任务来源与目的受贵州省镇宁县江龙镇政府委托我公司承担镇宁县江龙镇河头村土地开发项目1：2000地形测量及土地利用现状图的制作1：2 投入的技术力量仪器设备（1） 一个全站仪组 3 人，内业组成图整理 1 人。（2） 投入仪器设备见下表 ：序号仪器设备及名称型号或类型等级数量备注1 全站仪GTS332 2〞1 2 笔记本电脑DELL / 1 1：3 作业时间及完成工作量我公司于 2010年 09 月 20 日进行准备工作， 20 日进入测区至 09 月 26 日完成镇宁县江龙镇河头村土地开发项目的外业测绘任务，于09 月 27日至 10 月04 日进行内业工作外业检查验收工作，实际完成工作量：2 作业技术依据（1）《工程测量规范》（GB50026-2007）；（2）《1：500 ﹑ 1：1000 ﹑ 1：2000地形图图试》（GB/T7929-2007）（3）《土地开发整理标准》—TD/T100 1— 1013— 2000 3已有测绘成果资料情况由甲方提供 1：10000地形图，用于确定测量范围和踏勘选点用。4平面﹑高程基准及测图等高距（1）平面基准： 1980年西安坐标系；（2）高程基准： 1985年国家高程基准；（3）测图基本等高距：为1 米；5 数字化地形测量图测量（4）数字化地形图地物采用全站仪全野外数据采集，（5）设站时，仪器对中误差控制在5mm以内，并作必要检查，既照准一控制点作为起始点方向，观测另一控制点作为检核，算得检核点的平面位置误差不大于图上0。2mm. 检查另一测站高程 ,，其误差不大于1/5 基本基本等高距，才进行下一步工序，仪器高﹑棱镜高量记至mm. （6）野外数据采集时每一测站至少有另一个已知方向进行检查，度盘定向用水平角置零方式，重要的地物最大测距长度均小于180m，测站结束及时归零检查；归零误差最大为1ˊ。（7）内业编辑内业数据处理采用南方7.1版数字化成图软件，将野外采集的数据输入微机，进行内业处理，对各种地物﹑地貌均按《图式》规定进行了表示。① 点状地物的编辑： 对于点状地物， 在外业测点时就已输入相应的代码，数据转换时自动生成相应的符号。② 线状点状地物的编辑： 对于线状地物， ...
