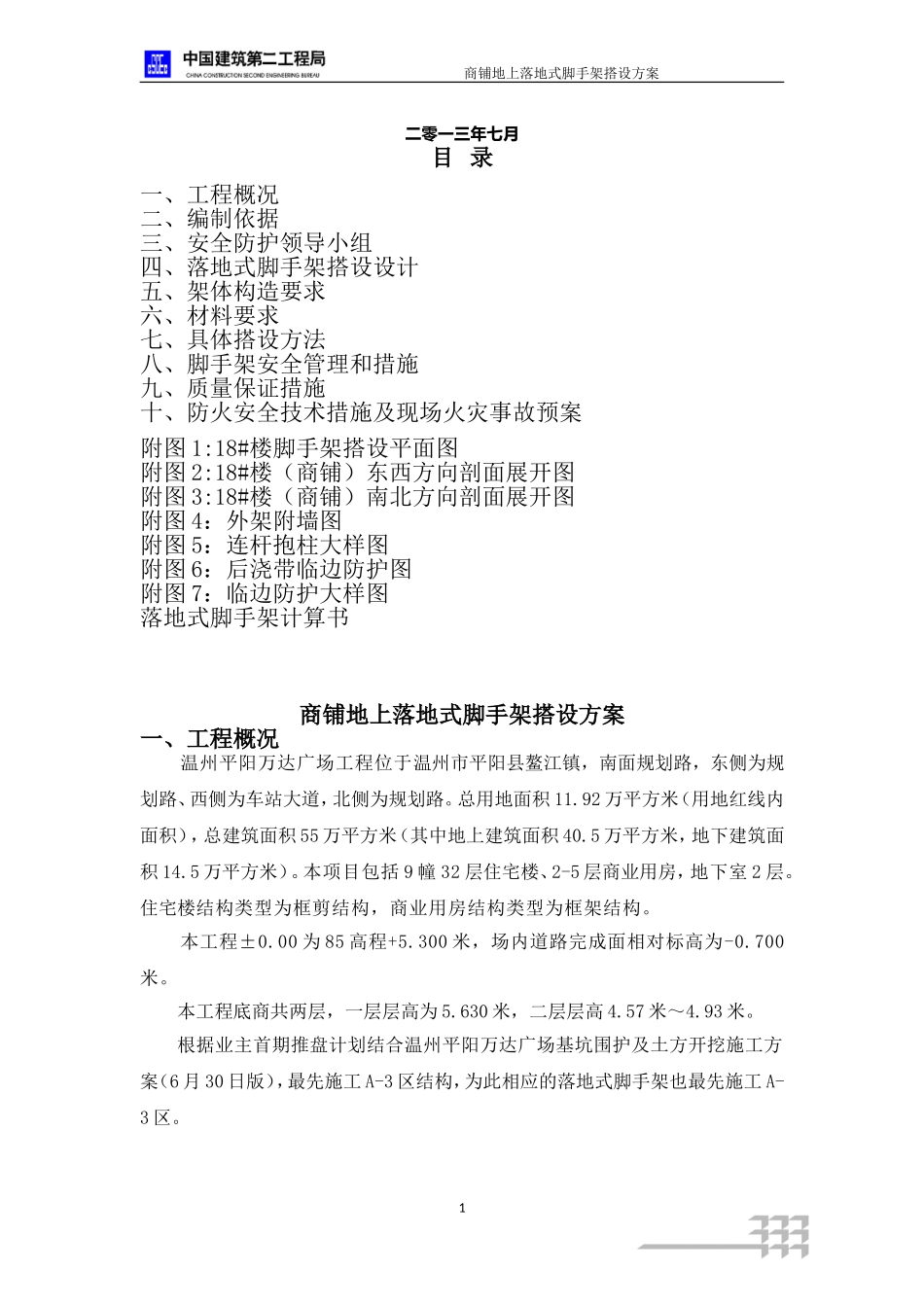

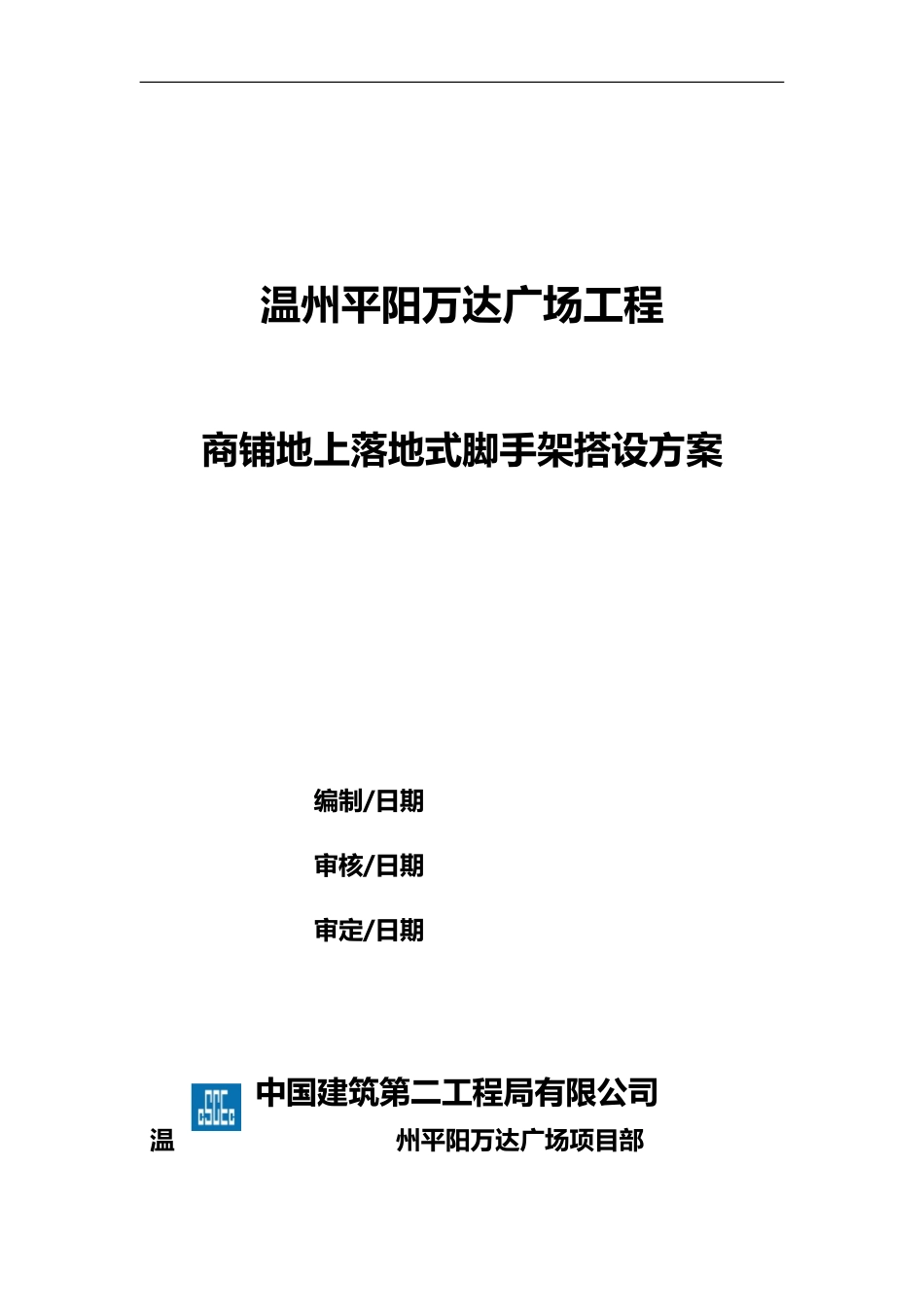

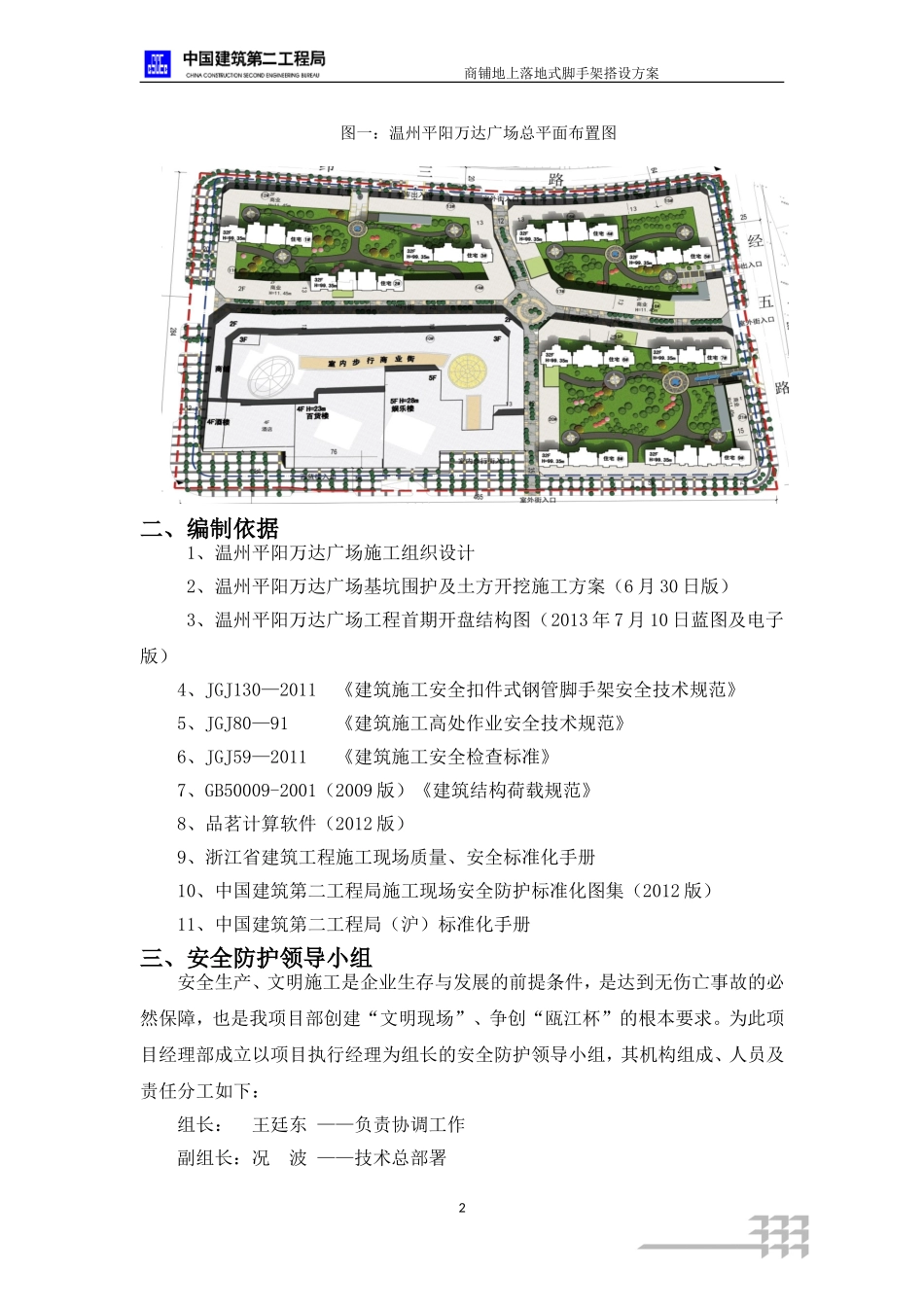

温州平阳万达广场工程商铺地上落地式脚手架搭设方案编制/日期审核/日期审定/日期中国建筑第二工程局有限公司温州平阳万达广场项目部商铺地上落地式脚手架搭设方案二零一三年七月目录一、工程概况二、编制依据三、安全防护领导小组四、落地式脚手架搭设设计五、架体构造要求六、材料要求七、具体搭设方法八、脚手架安全管理和措施九、质量保证措施十、防火安全技术措施及现场火灾事故预案附图1:18#楼脚手架搭设平面图附图2:18#楼（商铺）东西方向剖面展开图附图3:18#楼（商铺）南北方向剖面展开图附图4：外架附墙图附图5：连杆抱柱大样图附图6：后浇带临边防护图附图7：临边防护大样图落地式脚手架计算书商铺地上落地式脚手架搭设方案一、工程概况温州平阳万达广场工程位于温州市平阳县鳌江镇，南面规划路，东侧为规划路、西侧为车站大道，北侧为规划路。总用地面积11.92万平方米（用地红线内面积），总建筑面积55万平方米（其中地上建筑面积40.5万平方米，地下建筑面积14.5万平方米）。本项目包括9幢32层住宅楼、2-5层商业用房，地下室2层。住宅楼结构类型为框剪结构，商业用房结构类型为框架结构。本工程±0.00为85高程+5.300米，场内道路完成面相对标高为-0.700米。本工程底商共两层，一层层高为5.630米，二层层高4.57米～4.93米。根据业主首期推盘计划结合温州平阳万达广场基坑围护及土方开挖施工方案（6月30日版），最先施工A-3区结构，为此相应的落地式脚手架也最先施工A-3区。1商铺地上落地式脚手架搭设方案图一：温州平阳万达广场总平面布置图二、编制依据1、温州平阳万达广场施工组织设计2、温州平阳万达广场基坑围护及土方开挖施工方案（6月30日版）3、温州平阳万达广场工程首期开盘结构图（2013年7月10日蓝图及电子版）4、JGJ130—2011《建筑施工安全扣件式钢管脚手架安全技术规范》5、JGJ80—91《建筑施工高处作业安全技术规范》6、JGJ59—2011《建筑施工安全检查标准》7、GB50009-2001（2009版）《建筑结构荷载规范》8、品茗计算软件（2012版）9、浙江省建筑工程施工现场质量、安全标准化手册10、中国建筑第二工程局施工现场安全防护标准化图集（2012版）11、中国建筑第二工程局（沪）标准化手册三、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无伤亡事故的必然保障，也是我项目部创建“文明现场”、争创“瓯江杯”的根本要求。为此项目经理部成立以项目执行经理为组长的安全防护领导小组，其机构组成、人员及责任分工如下：组长：王廷东——负责协调工作副组长：况波——技术总部署2商铺地上落地式脚手架搭设方案季忠——安全总监吴瑞——现场施工总指挥安全防护领导小组将定期与不定期的对施工现场的脚手架进行安全检查。四、落地式脚手架搭设设计1、本工程采用双排落地扣件式脚手架，落于地下室顶板上，落地脚手架下部垫4cm厚跳板。2、落地脚手架搭设参数立杆纵距1.5m，立杆横距0.85m，内力杆距离结构外檐0.3m，横杆步距1.8m，连墙杆竖向随楼层设置，水平2跨。五、架体构造要求1、剪刀撑剪刀撑：在脚手架外排沿脚手架纵向一端或转角起设置剪刀撑，与地面成45～60度角，在高度和长度方向连续设置，剪刀撑间距不大于9m，且不应小于6米剪刀撑杆件采用搭接，搭接长度不小于1米，搭接长度范围内用3个扣件连接。剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上。落地脚手架剪刀撑设置示意图2、扣件2.1扣件规格必须与钢管外径匹配。2.2扣件螺栓拧紧扭力矩宜在45-55N.M内，不得大于65N.M。扣件使用过程中，经常检查扣件是否松动，如有松动应及时拧紧。2.3在主节点处固定大、小横杆、剪刀撑、等用的直角扣件、旋转扣件，其中心点的相互距离不应大于150㎜。2.4对接扣件的开口应朝内侧，螺栓朝下，以防雨水进入钢管。直角扣件开口3商铺地上落地式脚手架搭设方案朝上，以保架子安全。2.5各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。3、安全网3.1脚手架的外侧使用国家及当地有关部门认证合格的密目式安全网封闭。3.2绑扎安全网铁丝用18＃镀锌铁丝，张挂严密并固定在脚手假外立杆里侧。3.3外架所选用的密目安全网的阻燃时间不应大...
