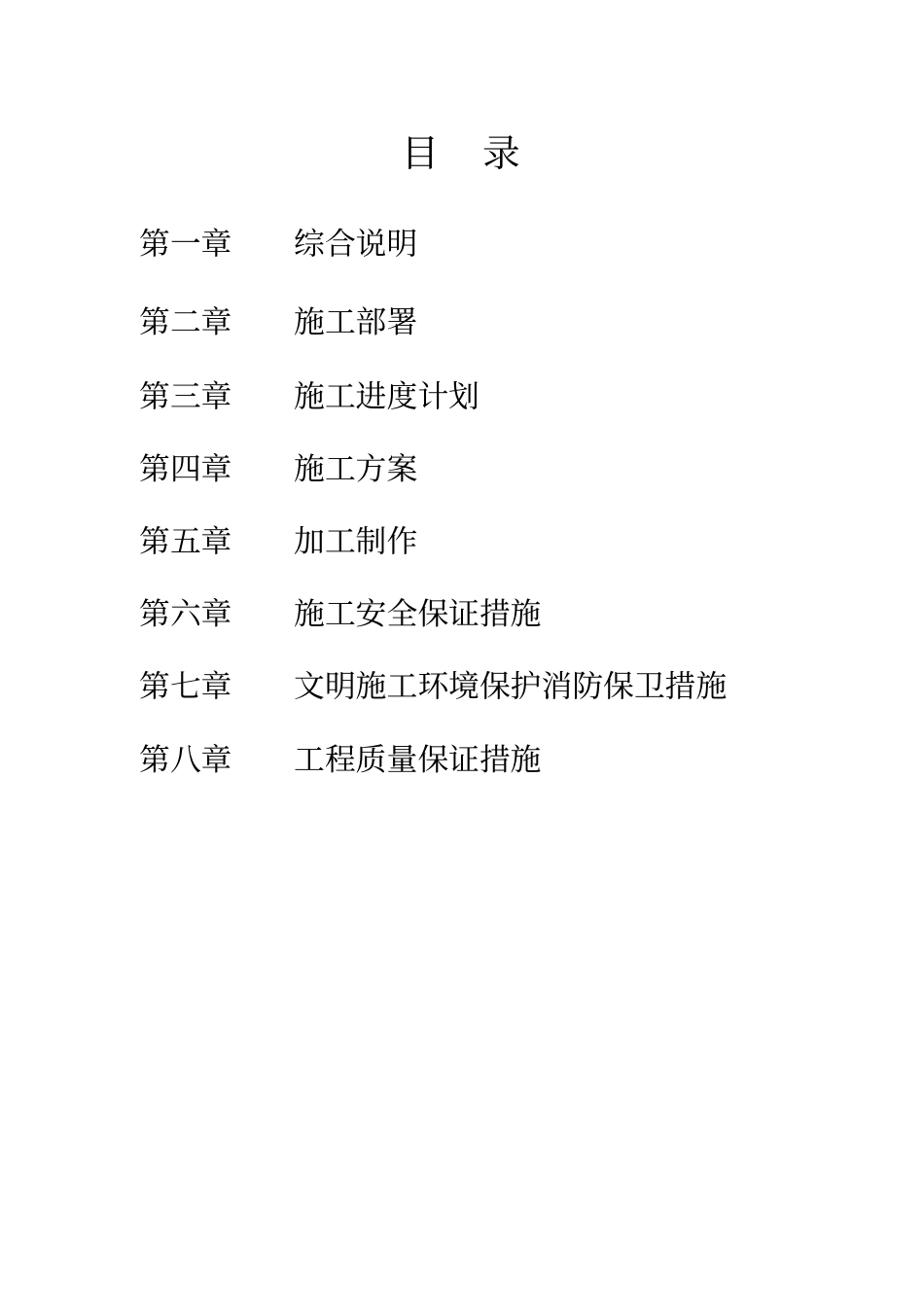

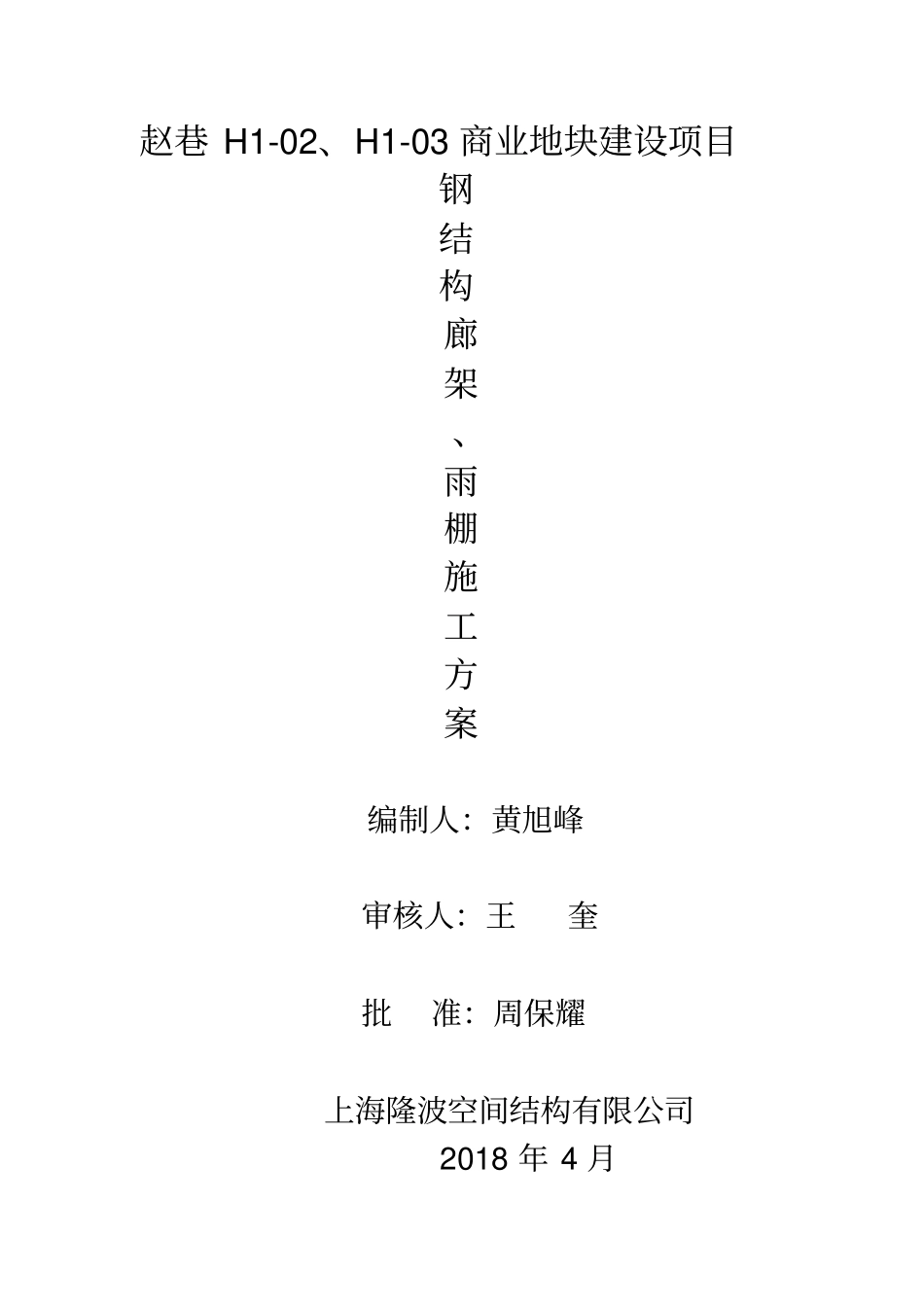

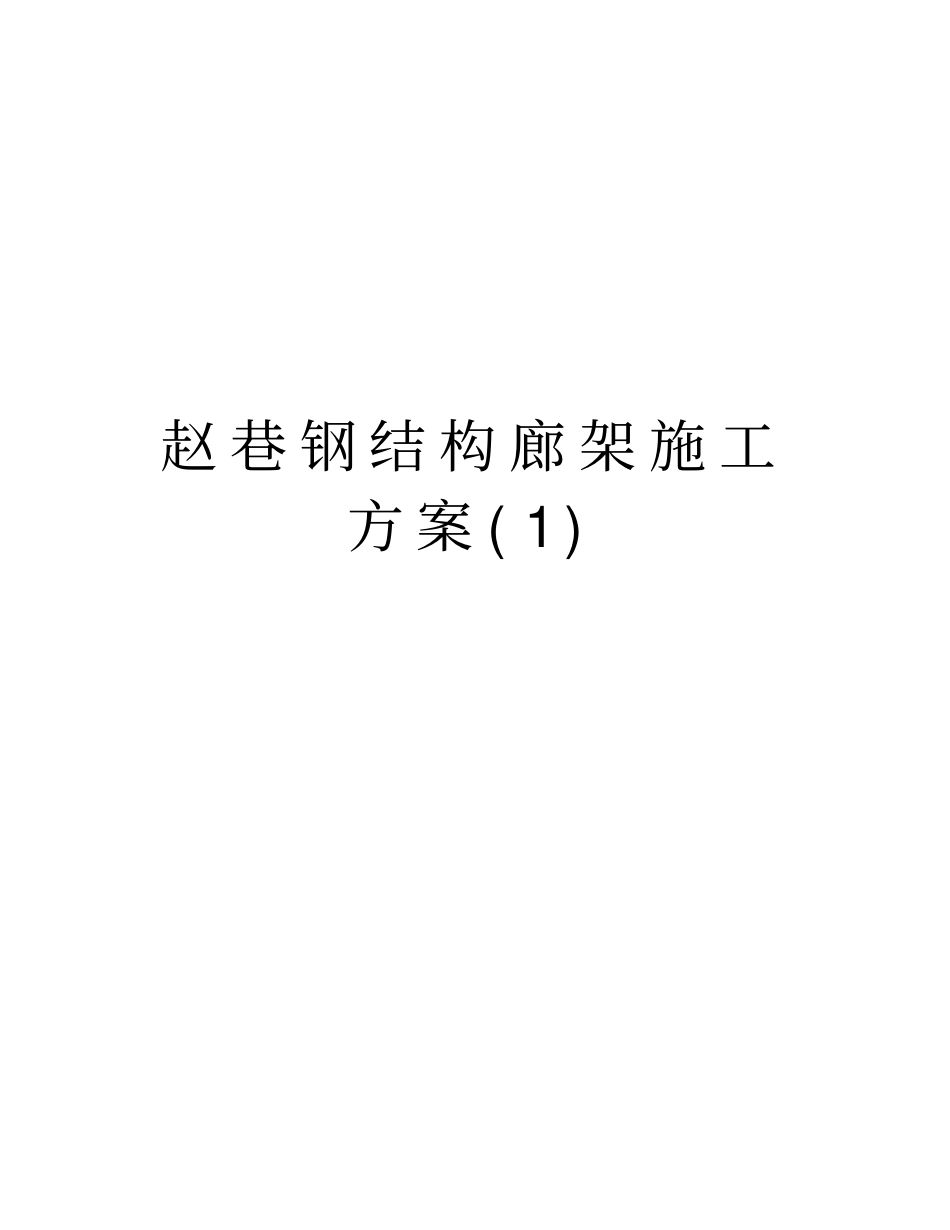

赵 巷 钢 结 构 廊 架 施 工方 案 ( 1)赵巷 H1-02、H1-03 商业地块建设项目钢结构廊架、雨棚施工方案编制人：黄旭峰审核人：王奎批准：周保耀上海隆波空间结构有限公司2018 年 4 月目录第一章综合说明第二章施工部署第三章施工进度计划第四章施工方案第五章加工制作第六章施工安全保证措施第七章文明施工环境保护消防保卫措施第八章工程质量保证措施第一章、综合说明1、本工程为青浦区赵巷H1-02、H1-03 商业地块景观钢结构工程，分为六个单体，分别为：酒店沿河廊架、超市沿河廊架、桥2 廊架、桥 3 廊架、酒店屋顶廊架、酒店雨棚。酒店沿河廊架、超市沿河廊架、桥2 廊架、桥3 廊架骨架为￠ 245*10/16 材质为 Q235C，面层为￠ 5@300拉索，表面尼龙缠绕；酒店屋顶廊架廊架骨架为￠245*10 材质为Q235C，面层为￠ 5@300拉索，表面尼龙缠绕；酒店雨棚为廊架骨架为￠300*14 材质为 Q235C。除锈等级为Sa2.5 级，表面氟碳喷涂。平面布置图如下：2．编制依据2.1 文件、资料赵巷 H1-02、H1-03 商业地块建设项目廊架与雨棚施工图。2.2 规范、规程及标准序号名称编号1 钢结构设计规范GB50017-2003 2 建筑抗震设计规范GB50011-2001 3 建筑结构荷载规范GB50009-2001 4 碳素结构钢GB/T700-88 5 高层建筑结构用钢板YB4104-2000 6 碳钢焊条GB5117 7 气体保护焊用钢丝GB/T14958 8 建筑钢结构焊接技术规程JGJ81-2002 9 钢焊缝手工超声波探伤方法和探伤结果的分级GB11345-89 10 钢结构制作安装施工规程YB9254-95 11 钢结构制作工艺规程DBJ08-216-95 12 钢结构工程施工质量验收规范GB50205-2002 13 高层民用建筑钢结构技术规程JGJ99-98 14 涂装前钢材表面锈蚀等级和除锈等级GB8923 15 工程测量规范与条文说明GB50026-93 16 建筑工程测量规程DBJ01-21-2000 17 建筑施工安全检查标准JGJ59-99 18 高空作业机械安全规则JGJ5099-98 19 建筑工程施工现场供用电安全规范GB50194-93 20 建筑施工高处作业安全技术规范JGJ80-91 21 起重机安全规程GB6067 22 上海市建筑工程施工安全技术规程DBJ01-62-2002 23 建筑工程施工质量验收统一标准GB50300-2001 2.3 其它（1） 我公司以往类似工程的各类相关文件及经验。（2） 国家、上海市及行业现行有关法律、法规等。3．工程主要特点和难点本工程钢结构分布零散，施工组织难度大。钢桁架节点较多，焊接顺序控制难，管桁架加工难度大。4．施工管理及...
