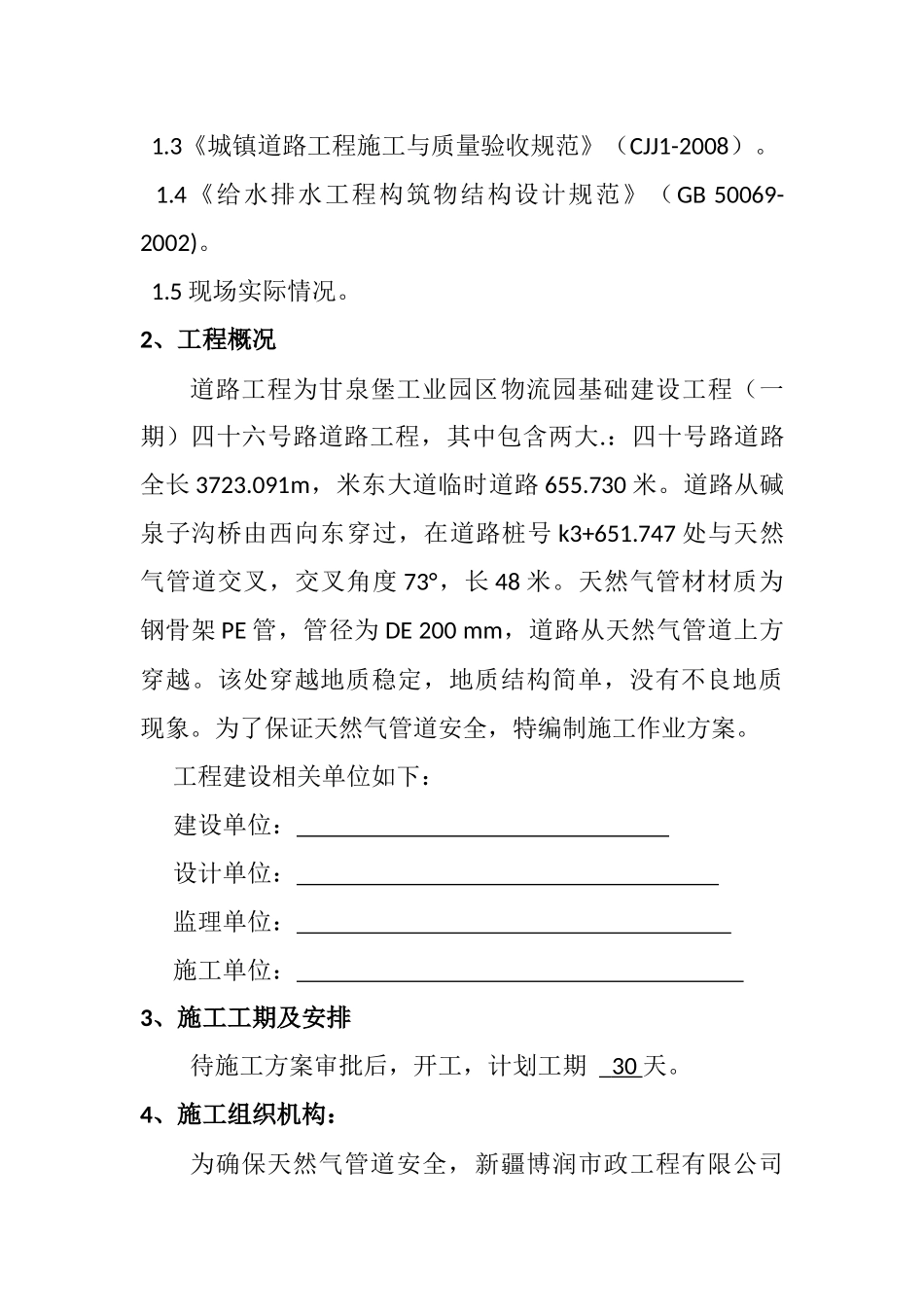

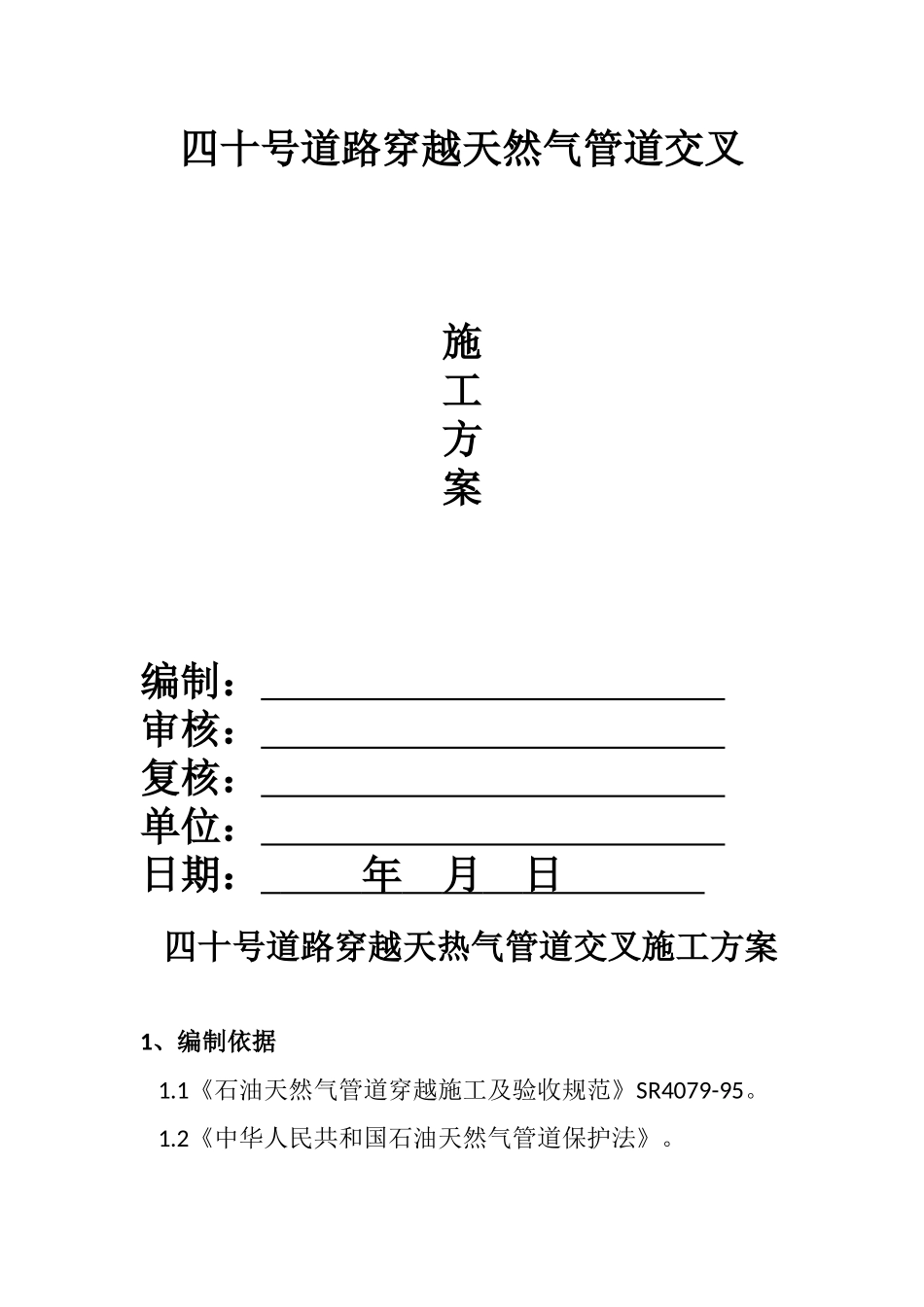

四十号道路穿越天然气管道交叉施工方案编制：审核：复核：单位：日期：年月日四十号道路穿越天热气管道交叉施工方案1、编制依据1.1《石油天然气管道穿越施工及验收规范》SR4079-95。1.2《中华人民共和国石油天然气管道保护法》。1.3《城镇道路工程施工与质量验收规范》（CJJ1-2008）。1.4《给水排水工程构筑物结构设计规范》（GB50069-2002)。1.5现场实际情况。2、工程概况道路工程为甘泉堡工业园区物流园基础建设工程（一期）四十六号路道路工程，其中包含两大.：四十号路道路全长3723.091m，米东大道临时道路655.730米。道路从碱泉子沟桥由西向东穿过，在道路桩号k3+651.747处与天然气管道交叉，交叉角度73°，长48米。天然气管材材质为钢骨架PE管，管径为DE200mm，道路从天然气管道上方穿越。该处穿越地质稳定，地质结构简单，没有不良地质现象。为了保证天然气管道安全，特编制施工作业方案。工程建设相关单位如下：建设单位：设计单位：监理单位：施工单位：3、施工工期及安排待施工方案审批后，开工，计划工期30天。4、施工组织机构：为确保天然气管道安全，新疆博润市政工程有限公司高度重视，专门成立了相应的组织机构，负责四十号道路工程天然气管道安全保护管理工作，同时要求相关施工单位成立组织机构，确保天然气管道安全万无一失。组长：XXX副组长：XXX成员：XXXXXX5、质量目标：达到国家和建设部现行的工程质量验收标准，单位工程一次验收合格率达百分之百。6、施工方案施工前，必须与天然气公司进行沟通，根据天然气公司提供的相关技术要求，采用人工开挖的方法将管道的位置进行确认（必须亲眼见到、确认管道，设置标识并现场拍照）。天然气管道位置确定后用设置警示区域，设置临时施工警示牌。要对参加施工的人员进行安全、质量教育坚持持证上岗。项目部组织施工人员认真学习“市政道路施工技术安全规则和施工技术质量措施”，并从技术措施物资设备以及人员培训方面做好准备工作。施工遵循先地下后地上的原则，第一步施工两侧排水管道；第二部施工方涵。6.1排水管道交叉穿越天然气管道施工方案6.1.1排水管道穿越天然气管道，根据设计图纸在桩号k3+651.75处，排水管与天然气管道垂直距离不小于2m。6.1.2土方开挖在天然气所属单位的监护下，进行排水管道（燃气管线交叉点）安全土方施工，具体步骤如下：a.土方开挖之前应在天然气管道及原有防护设施范围内撒白线，做好标识。同时撒出新建排水管道中心线及开挖线。用水准仪测出原地面标高，圈定天然气管道的埋深。b.沟槽土方开挖采用人工开挖。在开挖前，确定施工范围内的天然气管道的位置和标高（能够看到天然气管道）按1：0.5放坡，严禁超挖、乱挖；在其四周不准使用锋利工具挖土，防止伤害管道。专业技术人员现场监护，并请天然气管道管理单位技术人员旁站指导。c.开挖天然气管道暴露后，用草袋包裹管道，防止紫外线暴晒，露管时间不得超过48小时，并安排人员进行现场看护，防止人为破坏。d.为防止天然气管道管体下沉，施工现场准备杉木材料，做好管道临时支撑准备工作。沟槽开挖断面图天然气管道排水管道安全距离2米以上6.1.3雨水管道安装管道砂石垫层采用人工倾倒入槽、整平、夯实。采用吊车安管，人工稳管，不得与天然气管道发生碰撞。现场安排经验丰富、责任心的施管人员指挥安管。6.1.4土方回填沟槽回填采用人工分层回填、夯实至天然气管道底部。6.2路基交叉穿越天然气管道盖板涵钢筋砼盖板涵侧壁采用就地浇筑工艺，钢筋砼盖板集中预制，吊车安装。盖板涵穿路涵洞每五米设置一道沉降缝，缝宽2cm，采用涂沥青膏木板填塞；盖板涵两端头均采用40cm厚Mb15砂浆砌MU20混凝土砌块封头；对整个盖板涵（盖板、台背、台帽）内外壁防腐环氧煤沥青漆，涂底漆一道，面漆两道，干膜厚度不小于0.3毫米；盖板涵选用中华人民共和国交通行业标准《公路桥涵标准图》钢筋混凝土盖板涵；涵洞内满腔回填砂石等细土；盖板涵基地承载力应大于等于200Kpa。6.2.1沟槽开挖a.土方开挖之前应在天然气管道及原有防护设施范围内撒白线，做好标识。同时撒出管涵中心线及开挖线。用水准仪测出原地面标高，圈定天然气管道的埋深。b.沟槽土方开挖...
