踏板摩托车构造VIP专享

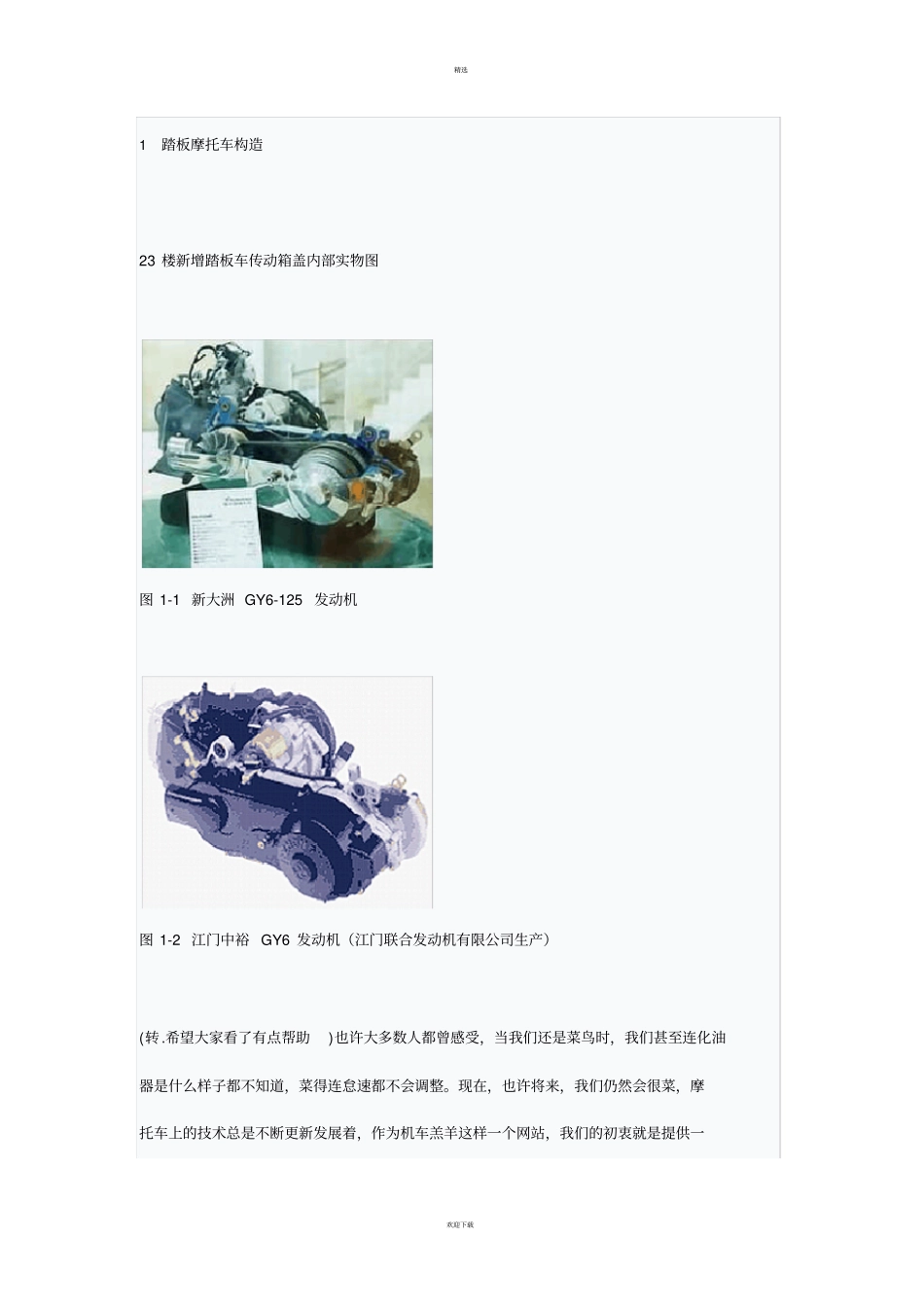

精选欢迎下载1 踏板摩托车构造23 楼新增踏板车传动箱盖内部实物图图 1-1 新大洲 GY6-125 发动机图 1-2 江门中裕 GY6 发动机（江门联合发动机有限公司生产）(转.希望大家看了有点帮助)也许大多数人都曾感受，当我们还是菜鸟时，我们甚至连化油器是什么样子都不知道，菜得连怠速都不会调整。现在，也许将来，我们仍然会很菜，摩托车上的技术总是不断更新发展着，作为机车羔羊这样一个网站，我们的初衷就是提供一精选欢迎下载个大家交流学习的场所，不断提高大家的机车知识、普及机车文化。作为一个摩托车手，具有一些发动机知识是必要的。在这里，我们试图做一些最基本的知识图解，把我们知道的告诉大家，也许它确实是很初步，但是，也许它对摩托菜鸟会很有用。而且以后，我们希望我们之中的好手，提供这方面的文章，大家共同分享，共同提高。这次我们首先要提供的是GY6 的资料，图1-1, 图 1-2 是两个 GY6 发动机。图1-1 是用于新大洲白雪公主的GY6 ，图 1-2 是江门中裕产的。GY6 在国内按照国家规定的汽油机型号标示方法，一般摩托厂家标式为XX152QMI ，例如 JC152QMI ，其中 JC 是金城厂的缩写、1 是指单缸、 52 是指缸径、 Q 指强制风冷。我们首先要提供的是GY6 的资料， 一方面因为它是目前国内踏板上最普遍的发动机。另一方面，虽然它是很老的设计，但是由于它的简单和可靠，所以可以做为我们了解的第一个对象。当你了解了GY6 发动机结构，再去看本田水冷大鲨、株洲雅马哈凌鹰等车，就会感觉容易许多。 GY6 的参数几呼是固定的：缸径52.4 X 57.8mm,压缩比 9.2:1 ，但是国内生产的 GY6 ，功率和扭距都远远不及光阳原厂，参数高低不一，有的标示最大功率可达6.2KW/7500r ，有的则只能达到5.4KW/7500r, 但其共同点几呼是都是在4000 转时达到最大扭距，踏板的起步转速一般是2700 转，所以感觉GY6 起步还是较为有力的。另一共同点是 7500 转时达到峰值功率，所以GY6 的最大转速并不高。精选欢迎下载下面我们就来看看它的一般组成：1、GY6 的车架： 下图是 GY6 的车架， 属典型的摇篮式车架。我们可以将它和凌鹰ZY125T的车架作个比较：虽然本文介绍的是发动机组成部份，但车架是发动机的悬挂支持，所以，有必要作个比较。对于车架，要求具有一定的刚度和承重能力，同时本身质量应轻量化。目前较为理想的有铝镁合金车架等。GY6 车架凌鹰车架精选欢迎下载2、化油器：化油器的功用是产生适宜浓...
