轮机说明书资料

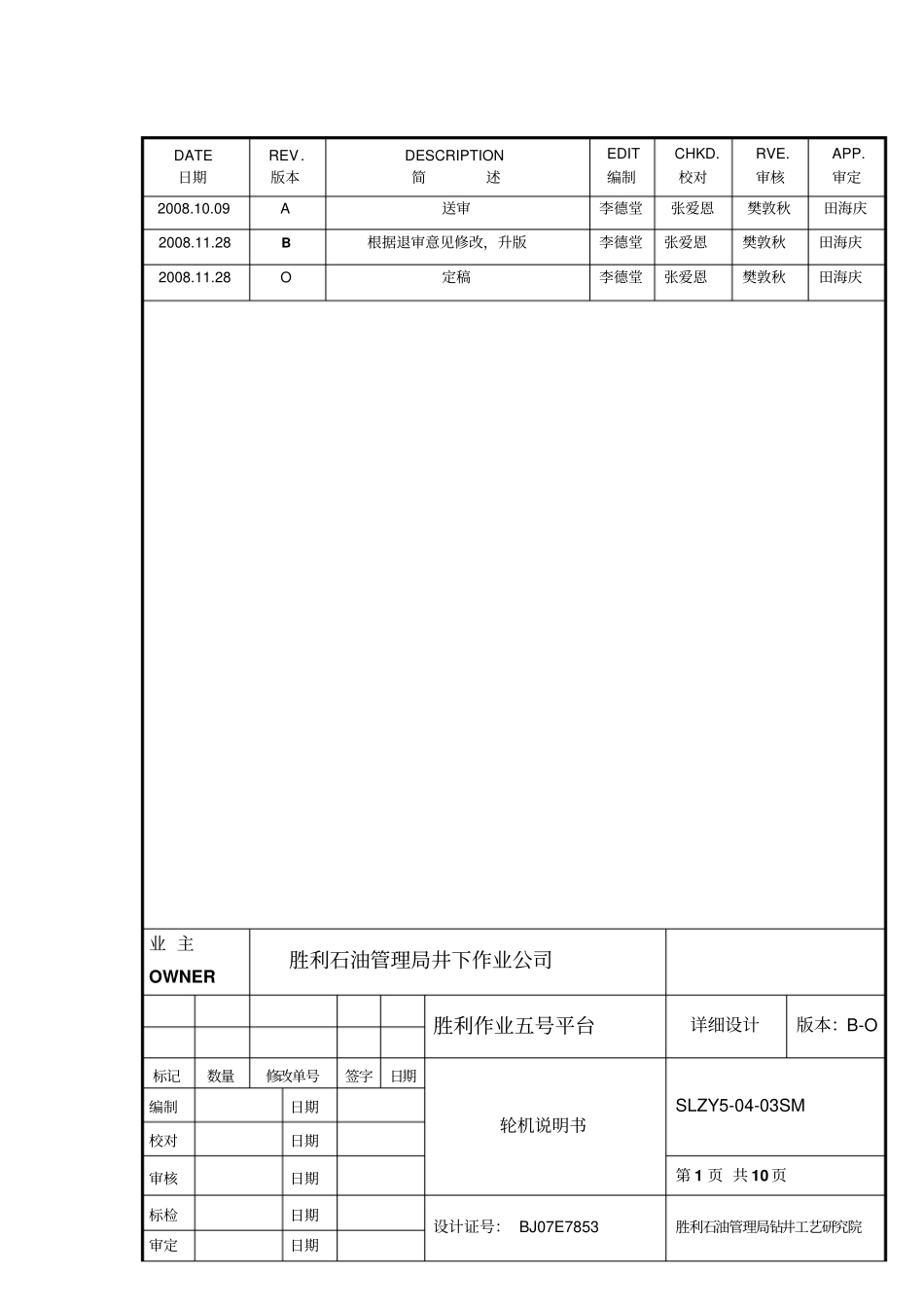

轮机说明书资料_第1页
1/10

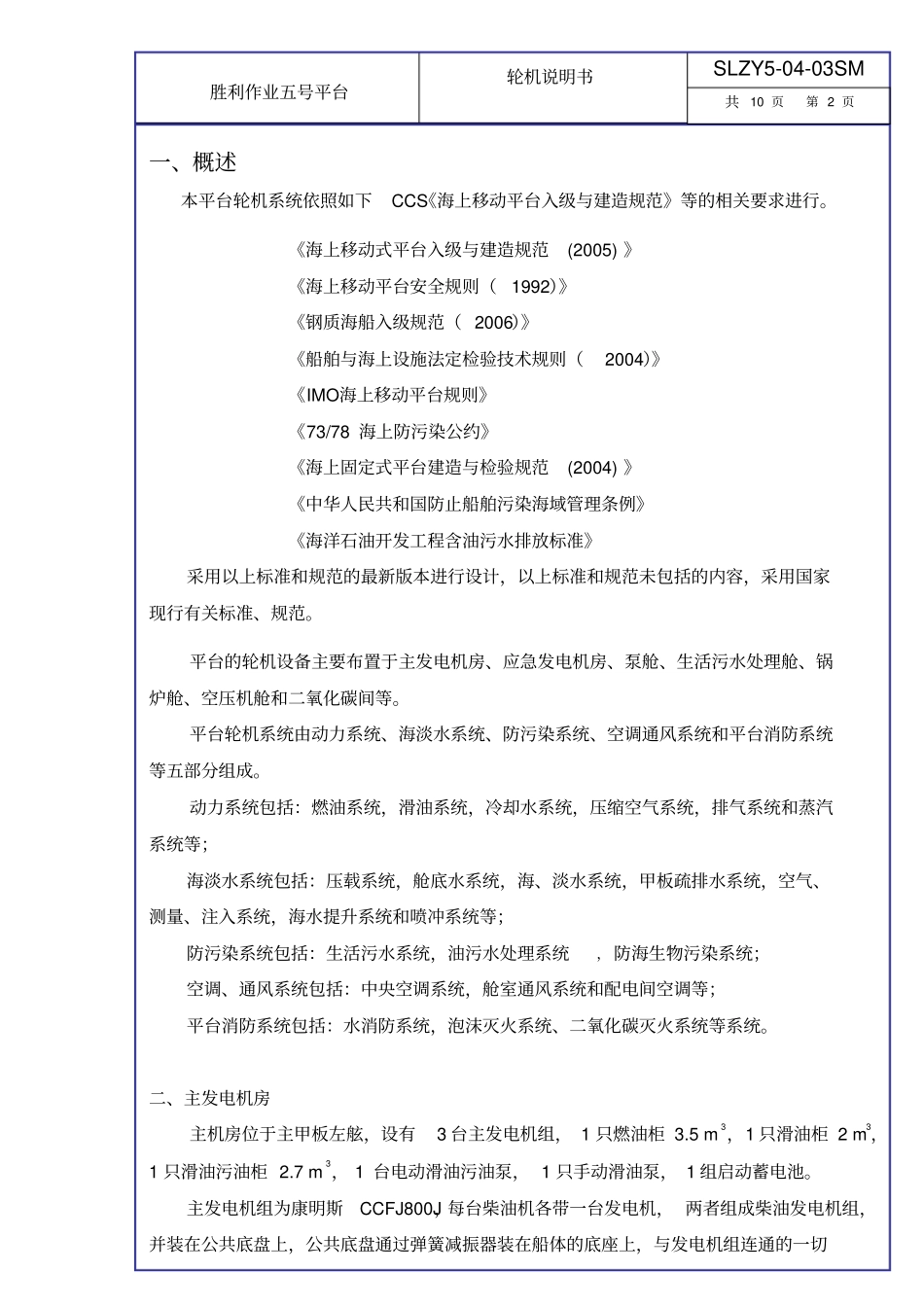

轮机说明书资料_第2页
2/10

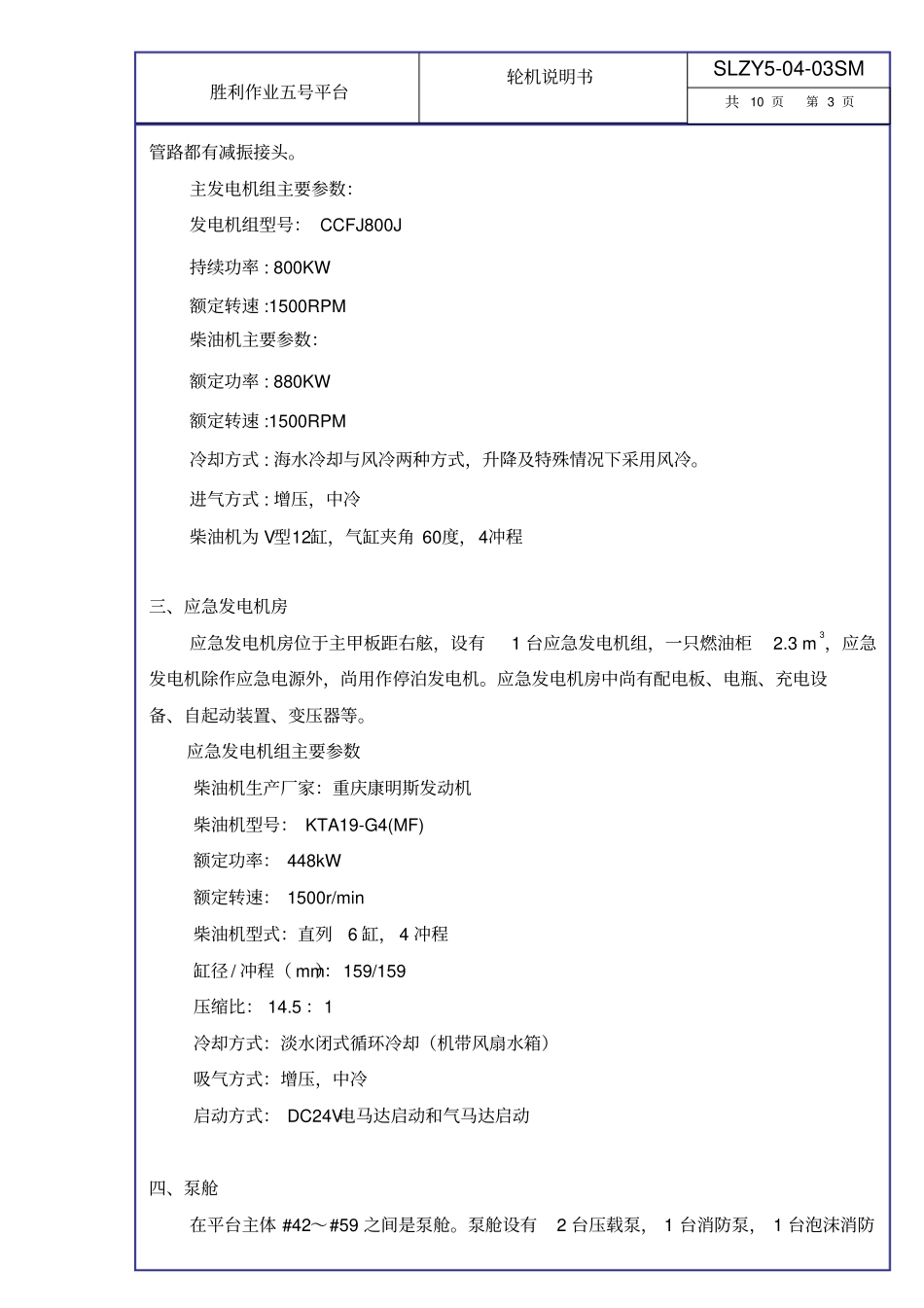

轮机说明书资料_第3页
3/10
DATE 日期REV. 版本DESCRIPTION 简述EDIT 编制CHKD. 校对RVE. 审核APP. 审定2008.10.09 A 送审李德堂张爱恩樊敦秋田海庆2008.11.28B 根据退审意见修改,升版李德堂张爱恩樊敦秋田海庆2008.11.28O定稿李德堂张爱恩樊敦秋田海庆业 主OWNER胜利石油管理局井下作业公司胜利作业五号平台详细设计版本:B-O 标记数量修改单号签字日期轮机说明书SLZY5-04-03SM编制日期校对日期审核日期第 1 页 共 10 页标检日期设计证号: BJ07E7853胜利石油管理局钻井工艺研究院审定日期轮机说明书胜利作业五号平台SLZY5-04-03SM 共10 页第 2 页一、概述本平台轮机系统依照如下CCS《海上移动平台入级与建造规范》等的相关要求进行。《海上移动式平台入级与建造规范(2005) 》《海上移动平台安全规则(1992)》《钢质海船入级规范( 2006)》《船舶与海上设施法定检验技术规则(2004)》《IMO海上移动平台规则》《73/78 海上防污染公约》《海上固定式平台建造与检验规范(2004) 》《中华人民共和国防止船舶污染海域管理条例》《海洋石油开发工程含油污水排放标准》采用以上标准和规范的最新版本进行设计,以上标准和规范未包括的内容,采用国家现行有关标准、规范。平台的轮机设备主要布置于主发电机房、应急发电机房、泵舱、生活污水处理舱、锅炉舱、空压机舱和二氧化碳间等。平台轮机系统由动力系统、海淡水系统、防污染系统、空调通风系统和平台消防系统等五部分组成。动力系统包括:燃油系统,滑油系统,冷却水系统,压缩空气系统,排气系统和蒸汽系统等;海淡水系统包括:压载系统,舱底水系统,海、淡水系统,甲板疏排水系统,空气、测量、注入系统,海水提升系统和喷冲系统等;防污染系统包括:生活污水系统,油污水处理系统, 防海生物污染系统;空调、通风系统包括:中央空调系统,舱室通风系统和配电间空调等;平台消防系统包括:水消防系统,泡沫灭火系统、二氧化碳灭火系统等系统。二、主发电机房主机房位于主甲板左舷,设有3 台主发电机组, 1 只燃油柜 3.5 m3,1 只滑油柜 2 m3,1 只滑油污油柜 2.7 m3, 1 台电动滑油污油泵, 1 只手动滑油泵, 1 组启动蓄电池。主发电机组为康明斯CCFJ800J,每台柴油机各带一台发电机, 两者组成柴油发电机组,并装在公共底盘上,公共底盘通过弹簧减振器装在船体的底座上,与发电机组连通的一切轮机说明书胜利作业五号平台SLZY5-04-03SM 共10 页第 3 页管路都有减振接头。...
