轮系设计-作业题

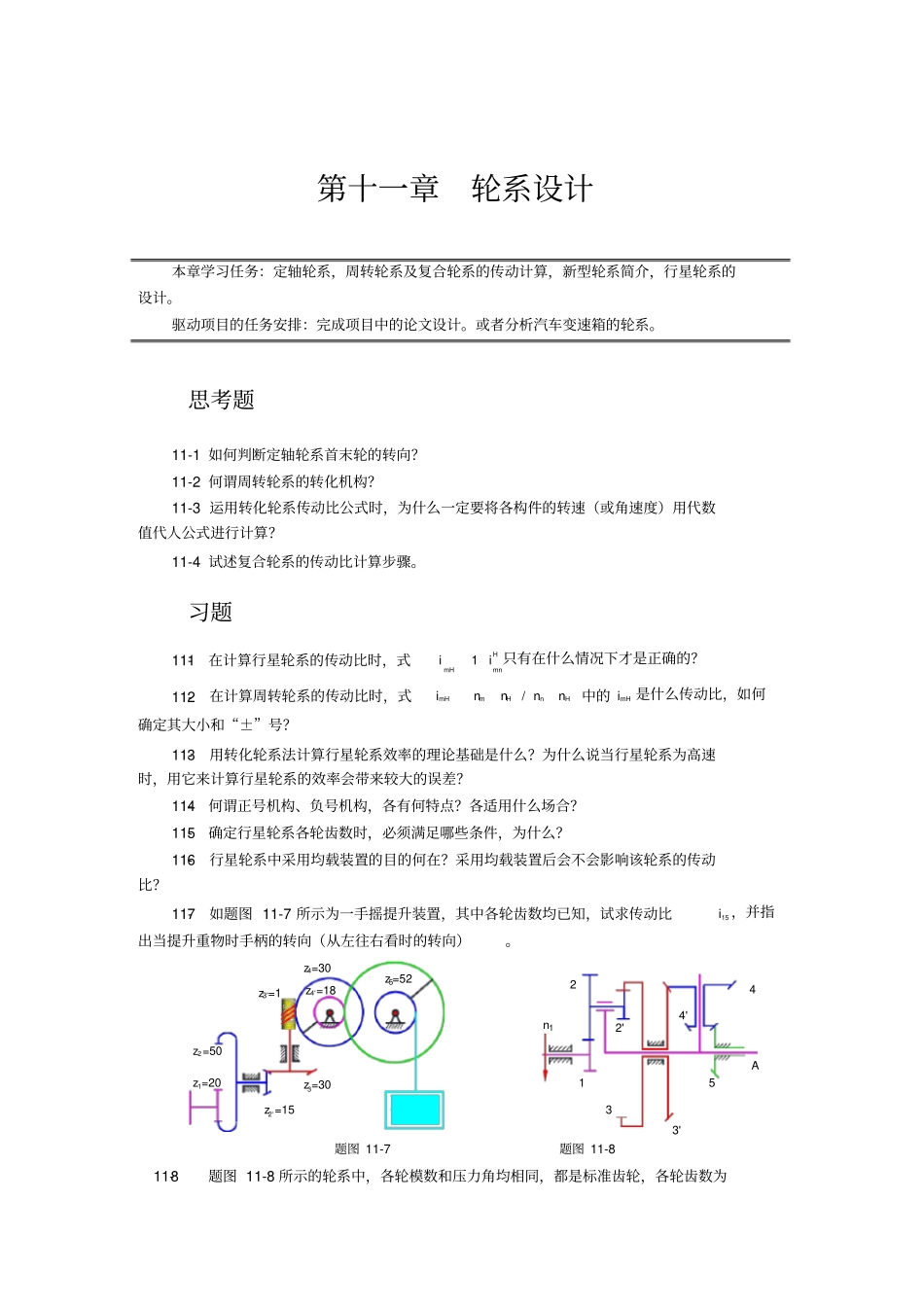

z3'=1z4=30z4'=18z =525z2=50z1=20z3=30z2'=1524n4'12'A1533'第十一章轮系设计本章学习任务：定轴轮系，周转轮系及复合轮系的传动计算，新型轮系简介，行星轮系的设计。驱动项目的任务安排：完成项目中的论文设计。或者分析汽车变速箱的轮系。思考题11-1 如何判断定轴轮系首末轮的转向？11-2 何谓周转轮系的转化机构？11-3 运用转化轮系传动比公式时，为什么一定要将各构件的转速（或角速度）用代数值代人公式进行计算？11-4 试述复合轮系的传动比计算步骤。习题11-1在计算行星轮系的传动比时，式i 1 iH 只有在什么情况下才是正确的？mH mn 11-2在计算周转轮系的传动比时，式imH nm nH / nn nH 中的 imH 是什么传动比，如何确定其大小和“±”号？11-3用转化轮系法计算行星轮系效率的理论基础是什么？为什么说当行星轮系为高速时，用它来计算行星轮系的效率会带来较大的误差？11-4何谓正号机构、负号机构，各有何特点？各适用什么场合？11-5确定行星轮系各轮齿数时，必须满足哪些条件，为什么？11-6行星轮系中采用均载装置的目的何在？采用均载装置后会不会影响该轮系的传动比？11-7如题图 11-7 所示为一手摇提升装置，其中各轮齿数均已知，试求传动比i15 ，并指出当提升重物时手柄的转向（从左往右看时的转向）。题图 11-7 题图 11-8 11-8题图 11-8 所示的轮系中，各轮模数和压力角均相同，都是标准齿轮，各轮齿数为4A3C25B78322'H1z1 23 ， z2 51 ， z3 92 ， z3 40 ， z4 40 ， z4 17 ， z5 33 ， n1 1500 r/min ，转向如图示。试求齿轮 2'的齿数z2 及 nA 的大小和方向。11-9在题图11-9 所示的周转轮系中，已知各齿轮的齿数z1 15 ， z2 25 ， z2 ' 20 ，z3 60 ，齿轮 1 的转速 n1 200r/min ，齿轮 3 的转速 n3 50r/min ，其转向相反。试求：（1）求行星架 H 的转速 nH 的大小和方向；（2）当轮 3 固定不动时，求nH 的大小和方向。6题图 11-9 题图 11-10 11-10 题图 11-10 所示的轮系，已知各轮齿数：z2 32 ， z3 34 ， z4 36 ， z5 64 ， z7 32 ， z8 17 ， z9 24 。轴 A 按图示方向以1250r/min 的转速回转，轴B 按图示方向以600r/min 的转速回转，求轴C 的转速nC 的大小和方向。11-11在题图11-11 所示的轮系中，各齿轮均是模数相等的标准齿轮，并已知z1 34, z2 22, z4 18 ，z6 88 。试求齿数z3 及 z5 ，...
