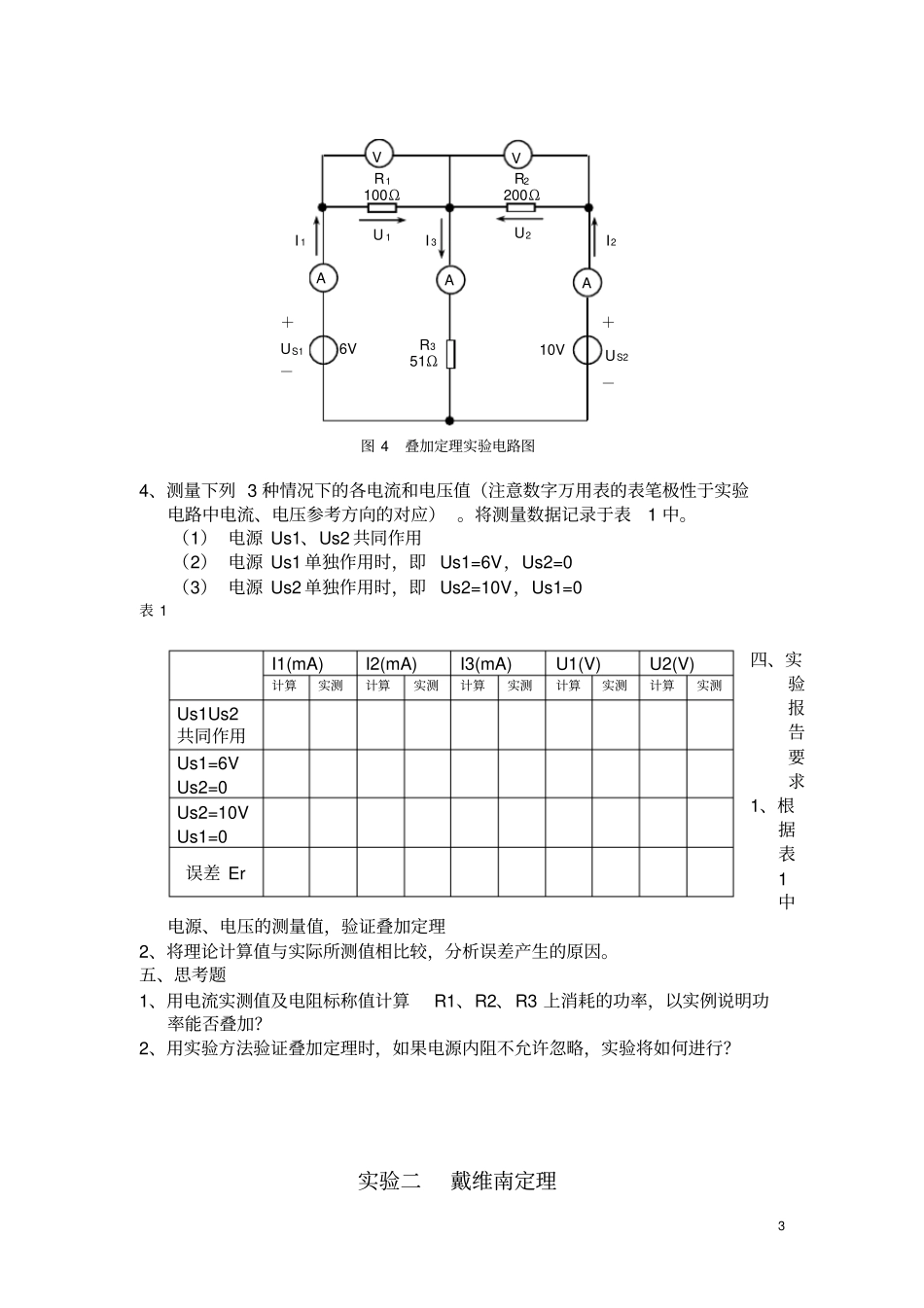

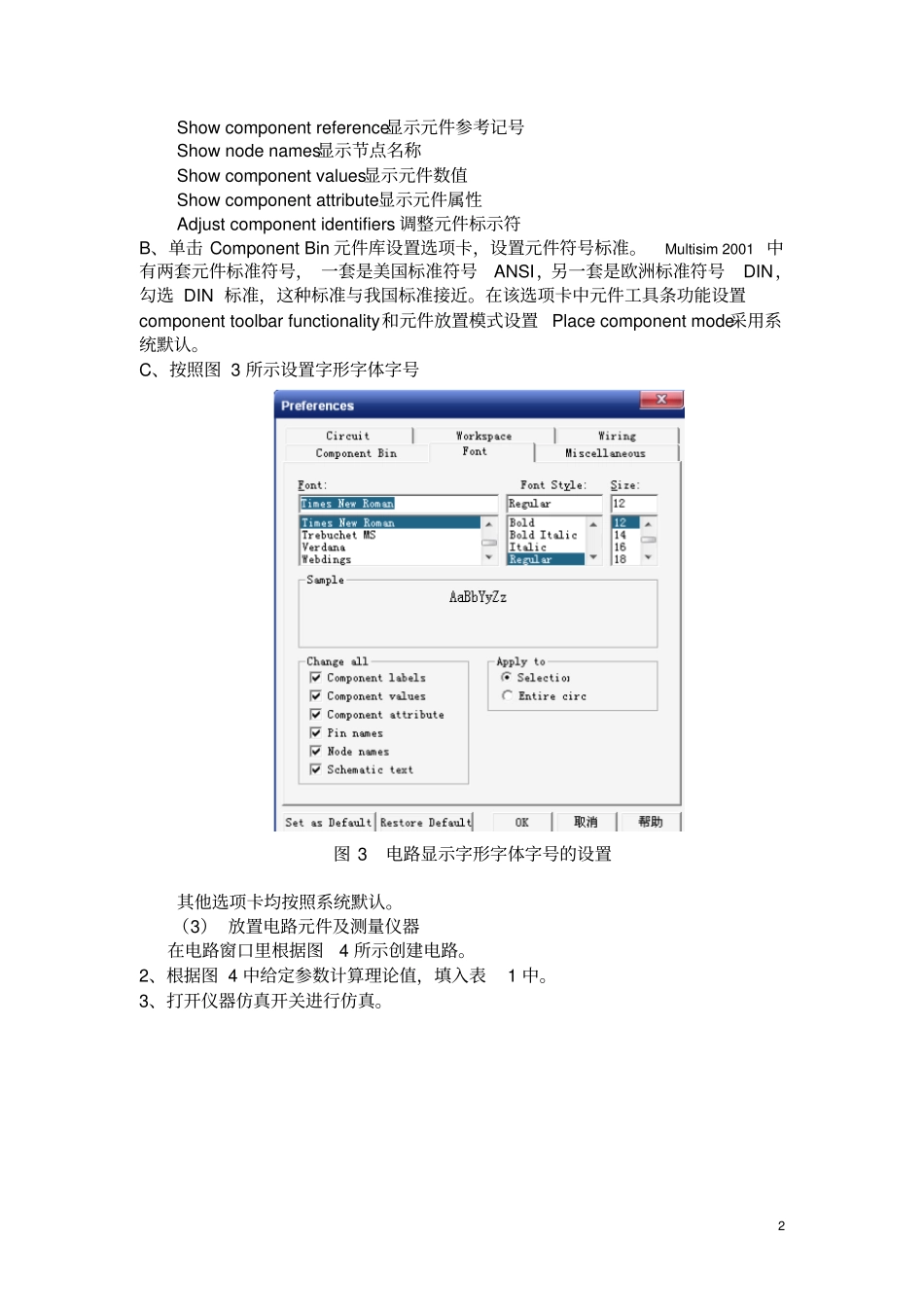

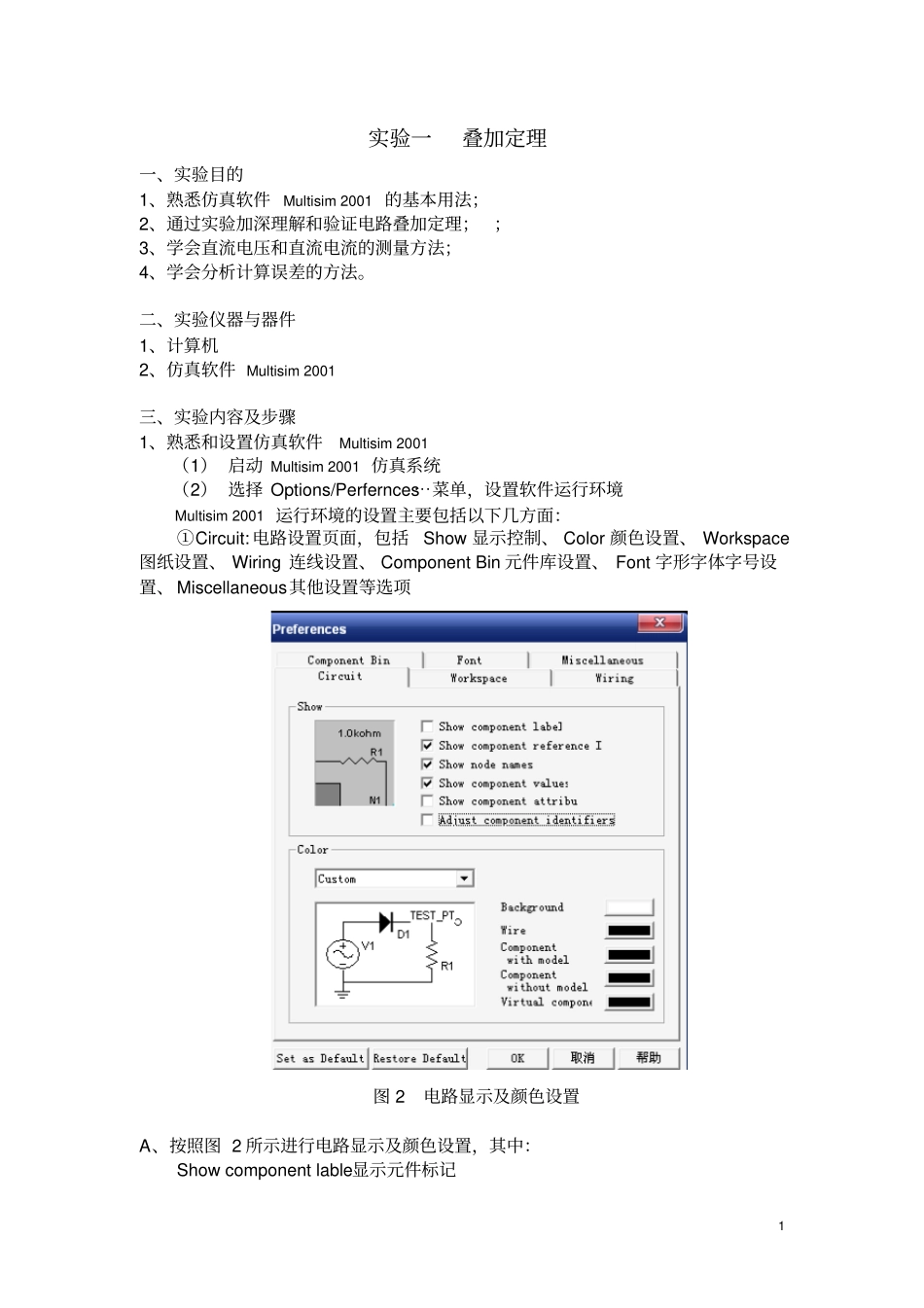

1 实验一叠加定理一、实验目的1、熟悉仿真软件Multisim 2001 的基本用法；2、通过实验加深理解和验证电路叠加定理；；3、学会直流电压和直流电流的测量方法；4、学会分析计算误差的方法。二、实验仪器与器件1、计算机2、仿真软件 Multisim 2001三、实验内容及步骤1、熟悉和设置仿真软件Multisim 2001（1） 启动 Multisim 2001 仿真系统（2） 选择 Options/Perfernces⋯菜单，设置软件运行环境Multisim 2001 运行环境的设置主要包括以下几方面：①Circuit: 电路设置页面，包括Show 显示控制、 Color 颜色设置、 Workspace图纸设置、 Wiring 连线设置、 Component Bin 元件库设置、 Font 字形字体字号设置、 Miscellaneous其他设置等选项图 2 电路显示及颜色设置A、按照图 2 所示进行电路显示及颜色设置，其中：Show component lable显示元件标记2 Show component reference显示元件参考记号Show node names显示节点名称Show component values显示元件数值Show component attribute显示元件属性Adjust component identifiers 调整元件标示符B、单击 Component Bin 元件库设置选项卡，设置元件符号标准。Multisim 2001 中有两套元件标准符号， 一套是美国标准符号ANSI，另一套是欧洲标准符号DIN，勾选 DIN 标准，这种标准与我国标准接近。在该选项卡中元件工具条功能设置component toolbar functionality和元件放置模式设置 Place component mode采用系统默认。C、按照图 3 所示设置字形字体字号图 3 电路显示字形字体字号的设置其他选项卡均按照系统默认。（3） 放置电路元件及测量仪器在电路窗口里根据图4 所示创建电路。2、根据图 4 中给定参数计算理论值，填入表1 中。3、打开仪器仿真开关进行仿真。3 4、测量下列 3 种情况下的各电流和电压值（注意数字万用表的表笔极性于实验电路中电流、电压参考方向的对应） 。将测量数据记录于表1 中。（1） 电源 Us1、Us2 共同作用（2） 电源 Us1 单独作用时，即 Us1=6V，Us2=0 （3） 电源 Us2 单独作用时，即 Us2=10V，Us1=0 表 1 四、实验报告要求1、根据表1中电源、电压的测量值，验证叠加定理2、将理论计算值与实际所测值相比较，分析误差产生的原因。五、思考题1、用电流实测值及电阻标称值计算R1、R2、R3 上消耗的功率，以实例说明功率能否叠加？2、用实验方法验证叠加定理时，如果电源内阻不允许忽略，实...
