软件工程用例表模板

软件工程用例表模板_第1页
1/12

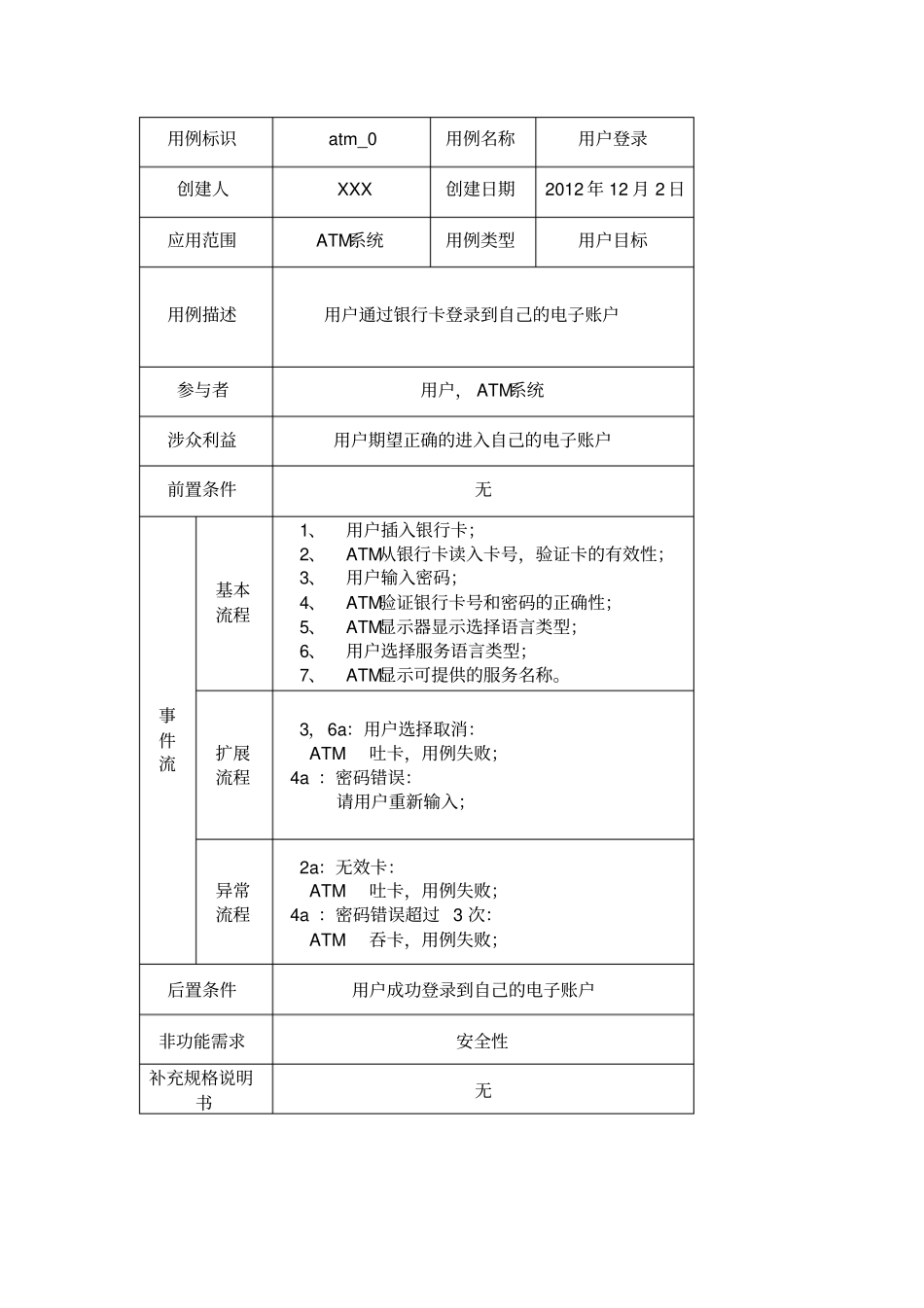

软件工程用例表模板_第2页
2/12
软件工程用例表模板_第3页
3/12
软件工程用例表模板用例标识atm_0 用例名称用户登录创建人XXX 创建日期2012 年 12 月 2 日应用范围ATM系统用例类型用户目标用例描述用户通过银行卡登录到自己的电子账户参与者用户, ATM系统涉众利益用户期望正确的进入自己的电子账户前置条件无事件流基本流程1、用户插入银行卡;2、ATM从银行卡读入卡号,验证卡的有效性;3、用户输入密码;4、ATM验证银行卡号和密码的正确性;5、ATM显示器显示选择语言类型;6、用户选择服务语言类型;7、ATM显示可提供的服务名称。扩展流程3,6a:用户选择取消: ATM吐卡,用例失败; 4a :密码错误:请用户重新输入;异常流程2a:无效卡: ATM吐卡,用例失败; 4a :密码错误超过 3 次: ATM吞卡,用例失败;后置条件用户成功登录到自己的电子账户非功能需求安全性补充规格说明书无用例标识atm_1 用例名称用户取款创建人XXX 创建日期2012 年 12 月 2 日应用范围ATM系统用例类型用户目标用例描述用户通过 ATM系统取出自己账户内一定数量的金额参与者用户, ATM系统涉众利益用户期望取得自己意愿数额的现金前置条件用例 atm_0 成功事件流基本流程1、用户选择取款服务;2、ATM显示请输入取款金额框;3、用户输入 100 的倍数的取款金额;4、ATM向银行服务器发出取款请求,服务器正确应答后更新账户数据;5、ATM清点钞票后吐钞,用户取钞;6、ATM显示是否打印凭条;7、用户选择打印凭条;8、ATM打印凭条并吐出,用户取出凭条;9、ATM显示是否继续服务,是则返回用例atm_0 中的 7,否则吐卡,结束用例。扩展流程1a:用户没有选择取款服务:用例失败; 3a :用户没有输入 100 的倍数的金额: ATM显示请重新输入金额; 4a :用户账户余额不足或取款总额超出当日限额: ATM显示请重新输入金额; 7a :用户没有选择打印凭条:跳到流程 9。异常流程1、3、5、7、9a:用户无操作超过60 秒: ATM吞卡;用例失败;4a:用户账户已经被冻结: ATM吐卡,用例失败; 5a :ATM内钞票不足: ATM显示机内余额不足,请重新输入金额,回到流程 2; 8a :ATM机内无纸: ATM显示无法打印凭条,到流程9。后置条件用户期望金额成功取出,系统数据正确更新非功能需求安全性,可靠性补充规格说明书无用例标识atm_2 用例名称用户存款创建人XXX 创建日期2012 年 12 月 2 日应用范围ATM系统用例类型用户目标用例描述用户通过 ATM系统存入自己账户内一定数量的金额参与者用户, AT...
