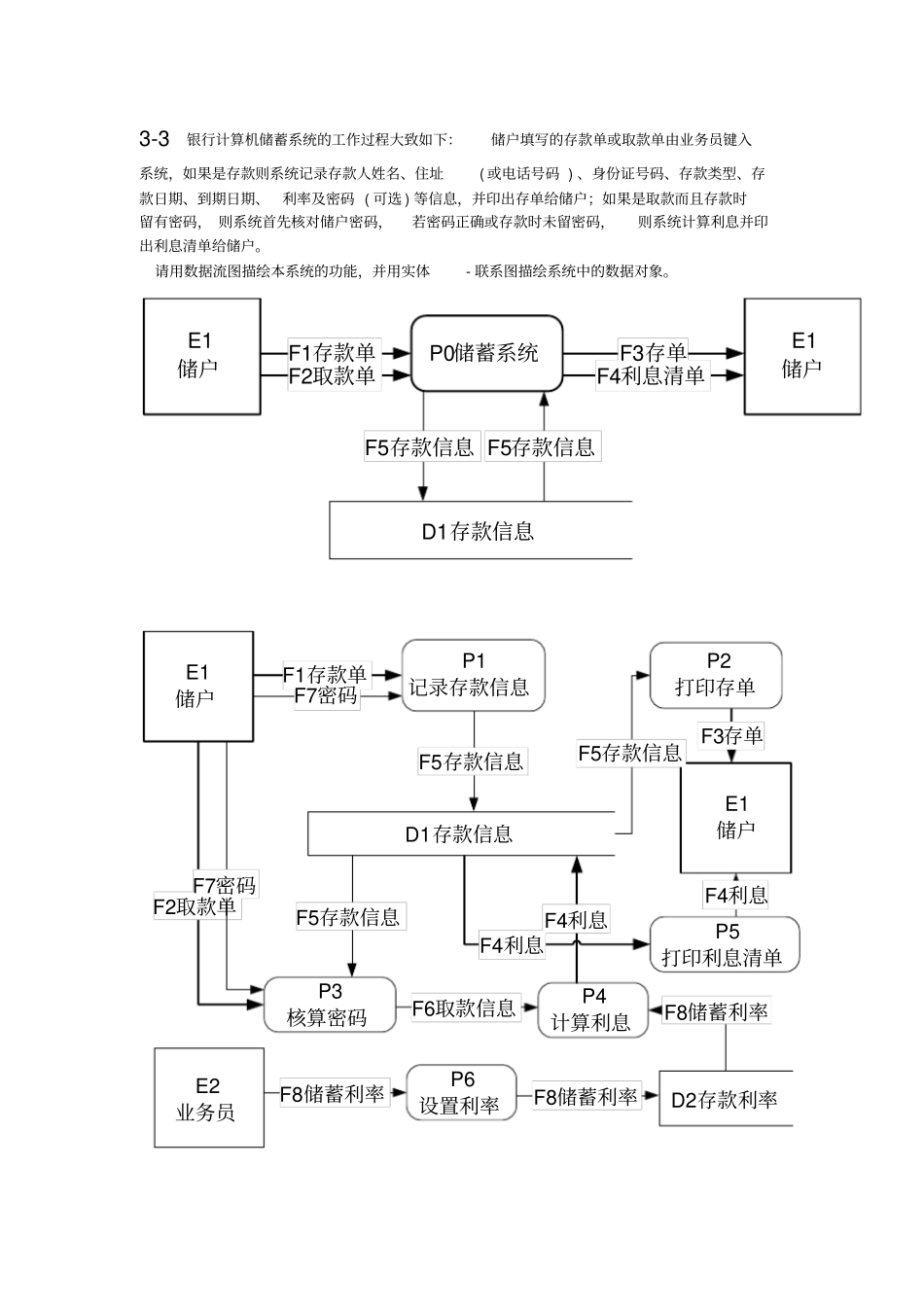

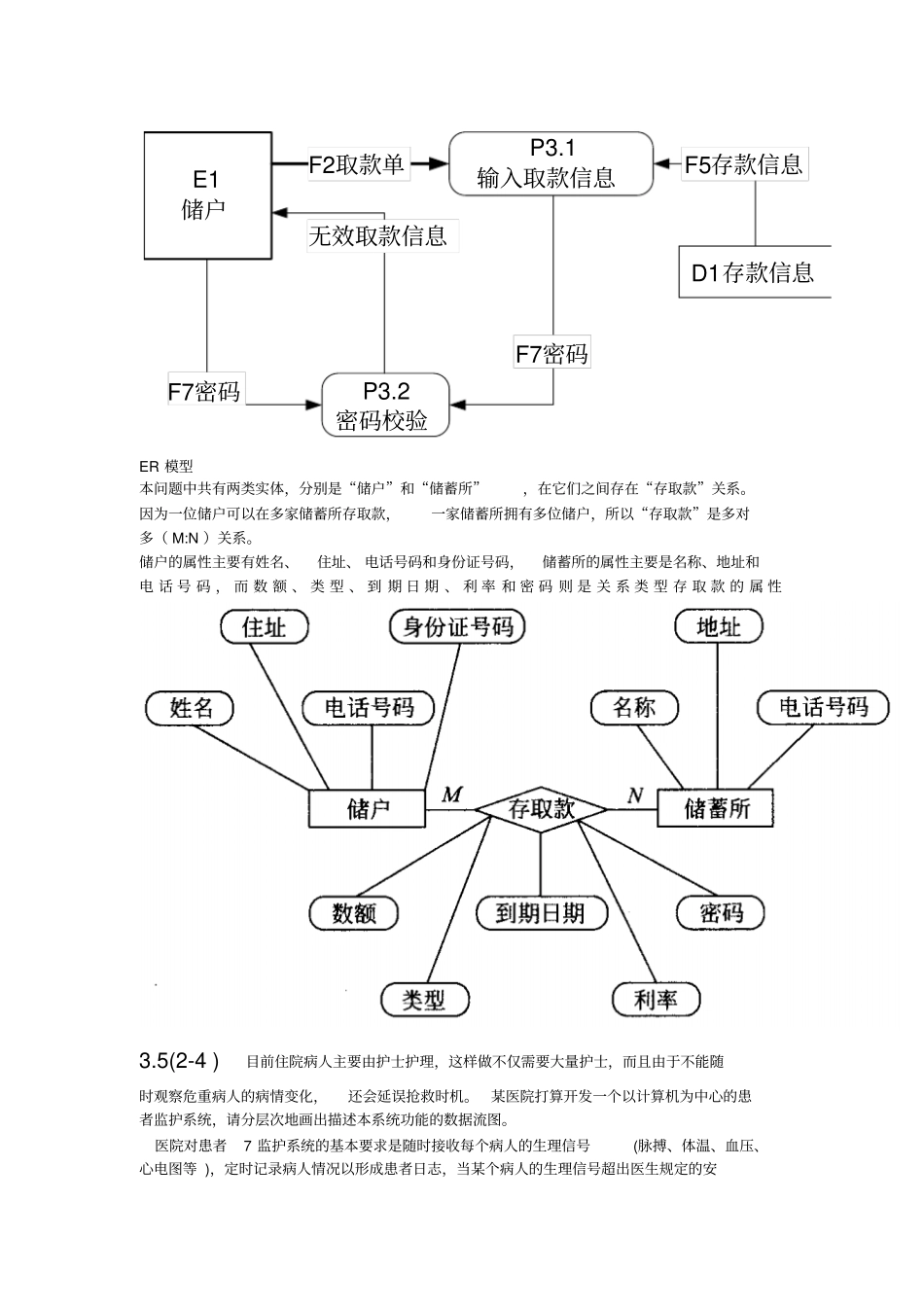

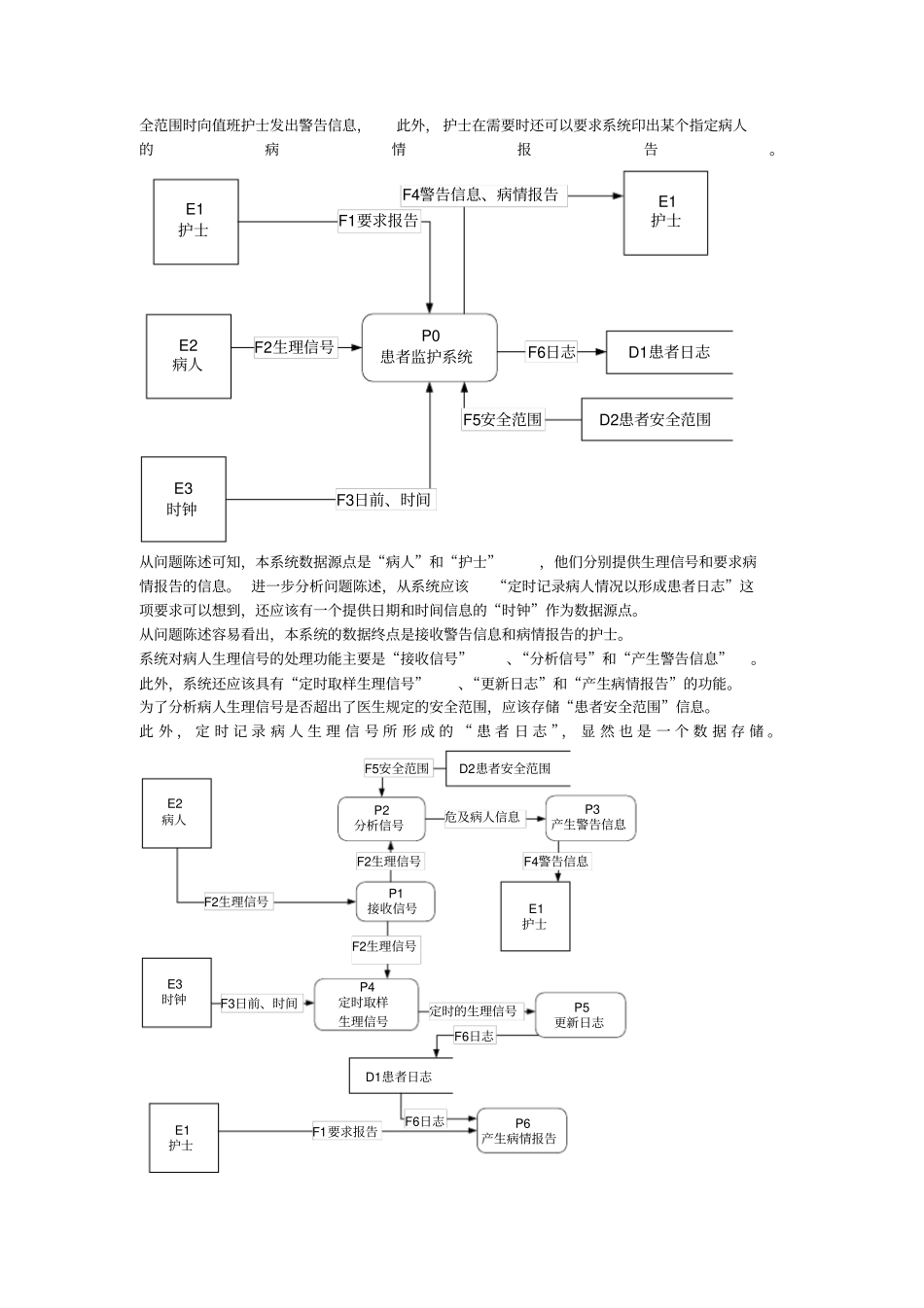

3-3银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址( 或电话号码 ) 、身份证号码、存款类型、存款日期、到期日期、利率及密码 ( 可选 ) 等信息，并印出存单给储户；如果是取款而且存款时留有密码， 则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。请用数据流图描绘本系统的功能，并用实体- 联系图描绘系统中的数据对象。E1储户P0储蓄系统E1储户F1存款单F2取款单F3存单F4利息清单D1存款信息F5存款信息 F5存款信息E1储户E1储户F1存款单F2取款单F3存单F4利息D1存款信息F5存款信息F5存款信息E2业务员P3核算密码P4计算利息P5打印利息清单P1记录存款信息P2打印存单F7密码D2存款利率F8储蓄利率P6设置利率F8储蓄利率F8储蓄利率F6取款信息F5存款信息F7密码F4利息F4利息E1储户F2取款单D1存款信息P3.1输入取款信息F7密码P3.2密码校验F5存款信息F7密码无效取款信息ER 模型本问题中共有两类实体，分别是“储户”和“储蓄所”，在它们之间存在“存取款”关系。因为一位储户可以在多家储蓄所存取款，一家储蓄所拥有多位储户，所以“存取款”是多对多（ M:N ）关系。储户的属性主要有姓名、住址、 电话号码和身份证号码，储蓄所的属性主要是名称、地址和电 话 号 码 ， 而 数 额 、 类 型 、 到 期 日 期 、 利 率 和 密 码 则 是 关 系 类 型 存 取 款 的 属 性3.5(2-4 )目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还会延误抢救时机。某医院打算开发一个以计算机为中心的患者监护系统，请分层次地画出描述本系统功能的数据流图。医院对患者7 监护系统的基本要求是随时接收每个病人的生理信号(脉搏、体温、血压、心电图等 )，定时记录病人情况以形成患者日志，当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息，此外， 护士在需要时还可以要求系统印出某个指定病人的病情报告。E1护士E3时钟E2病人P0患者监护系统F1要求报告F2生理信号F3日前、时间E1护士F4警告信息、病情报告D2患者安全范围D1患者日志F5安全范围F6日志从问题陈述可知，本系统数据源点是“病人”和“护士”，他们分别提供生理信号和要求病情报告的信息。 进一步分析问题陈述，从系统应该“定时记录病人情况以形成患者日志”这项要求可以想到，还...
