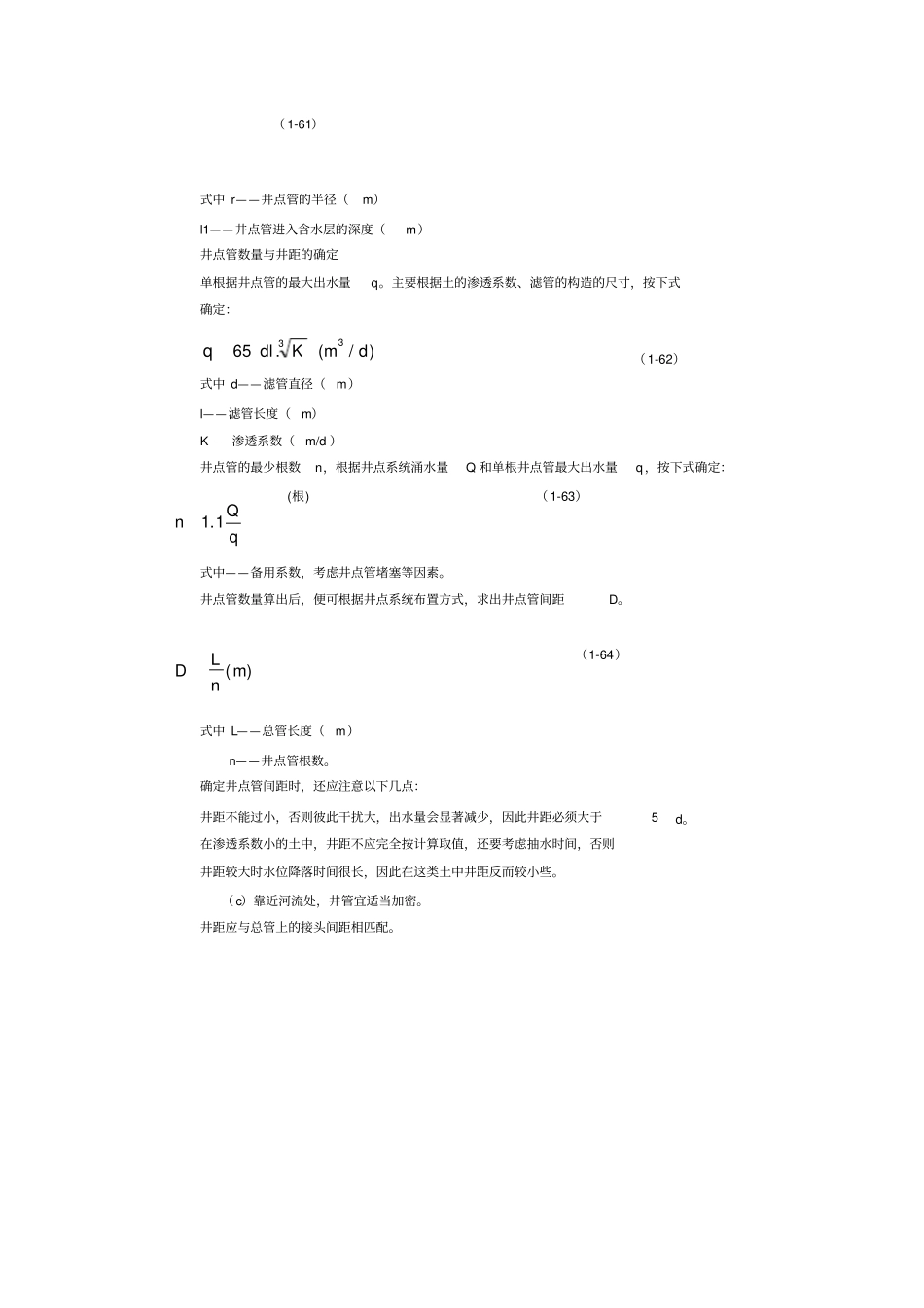

轻型井点计算轻型井点的计算内容包括：涌水量计算、井点管数量与井距的确定，以及抽水设备选用等。井点计算由于受水文地质和井点设备等许多因素影响，算出的数值只是近似值。轻型井点涌水量计算之前，先要确定井点系统布置方式和基坑计算图形面积。如矩形基坑的长宽比大于 5 或基坑宽度大于抽水影响半径的两倍时，需将基坑分块，使其符合计算公式的适用条件；然后分块计算涌水量，将其相加即为总涌水量。1）涌水量计算①单井涌水量计算井点系统涌水量计算是按水井理论进行的。水井根据井底是否达到不透水层，分为完整井与不完整井；凡井底到达含水层下面的不透水层顶面的井称为完整井，如图1-74 所示，否则称为不完整井。根据地下水有无压力，又分为无压力井（即水井布置在潜水埋藏区，吸取的地下水是无压潜水时）与承压井（即水井布置在承压水埋藏区，吸取的地下水是承水时）。各类井的涌水量计算方法都不同，其中以无压完整井的理论较为完善。无压完整井抽水时，水位的变化如图1-74 所示。当抽水一定时间后，井周围水面最后降落成渐趋稳定的漏斗状曲面，称之为降落漏斗。水井轴至漏斗边缘（该处原有水位不变）的水平距离称为抽水影响半径R 。图 1-74 完整井水位降落曲线1—不透水层；2—透水层；3—井；4—原有地下水位线；5—水位降落曲线；6—距井轴 x 处的过水断面； 7—压力水位线根据达西线性渗透定律，可得无压完整井单井的涌水量Q 为：(m3/d) (1-55)式中 H—含水层厚度（m）；h—井内水深（ m）；R—抽水影响半径（m）；r—水井半径（ m）。承压完整井单井的涌水量Q（图 1-74b）为（ 1-56）式中 H—承压水头高度（m）M—承压含水层厚度（m）s—井中水位降低深度（m）②井点系统（群井）涌水量计算rRhHkQlglg366.122rRsHKMQlglg)(73.2井点系统是由许多单井组成。各井点同时抽水时，由于各个单井相互距离都小于抽水影响半径，因而各个单井水位降落漏斗彼此干扰，其涌水量比单独抽水时要小，所以总涌水量不等于各单井涌水量之和。无压完整井环形井点系统图（1-75a）总涌水量，根据群井的相互干扰作用，其计算式如下：图 1-75 环形井点涌水量计算简图（ m3/d ）（1-57）式中 Q—井点系统的涌水量（m3/d ）；K—土的渗透系数（m/d ）；H—含水层厚度（m）s—基坑中心的水位降低值（m）R—抽水影响半径（m）HKsR95.1（ 1-58）x0—基坑假想半径（m）（1-59）F—环状井点系统所包围的面积（m2）在实际工程中往往会遇到...
