输变电工程标准工艺库修编徐正兴20130715资料

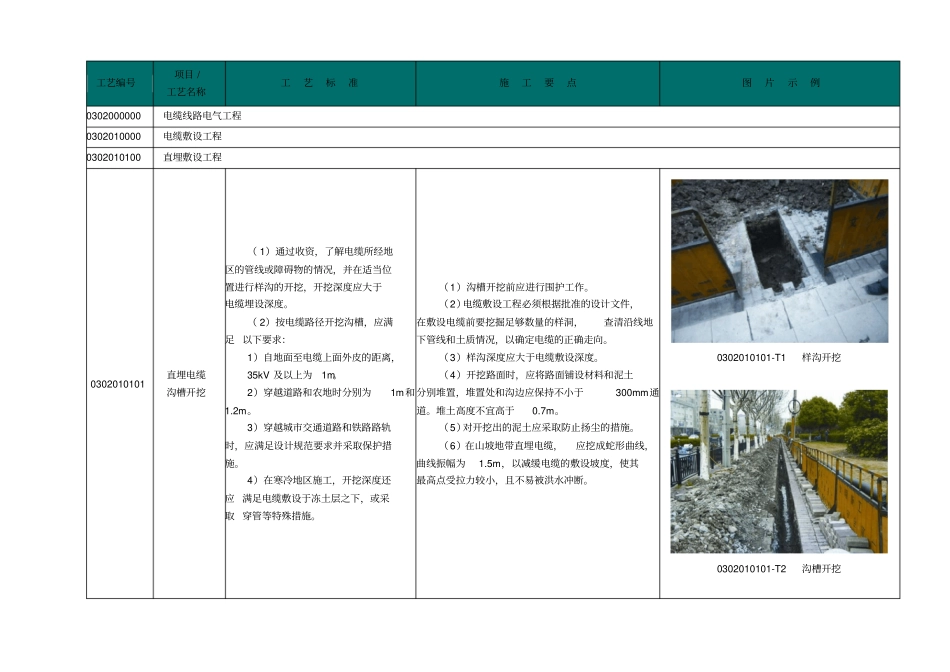

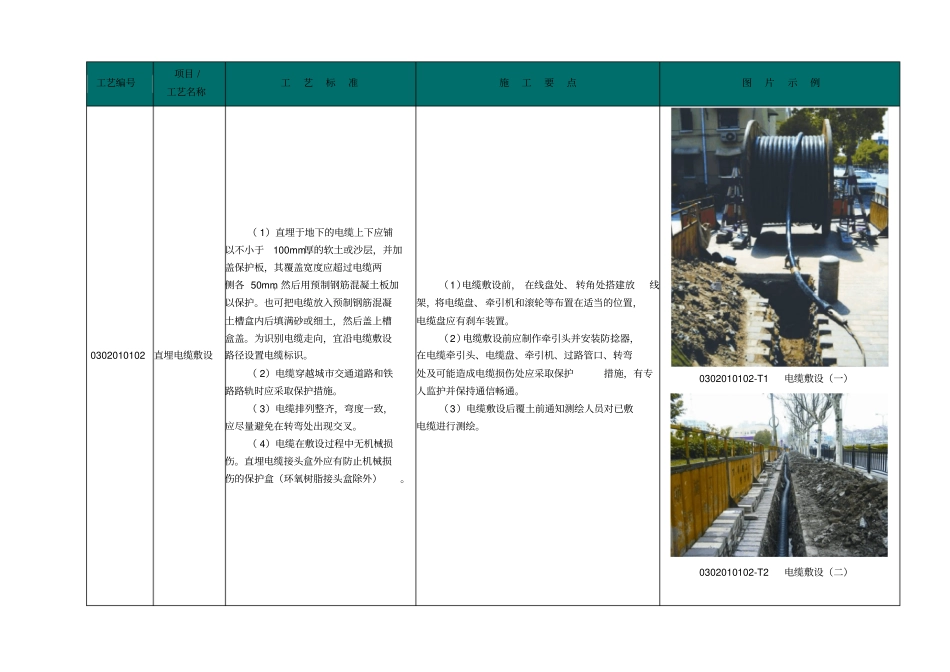

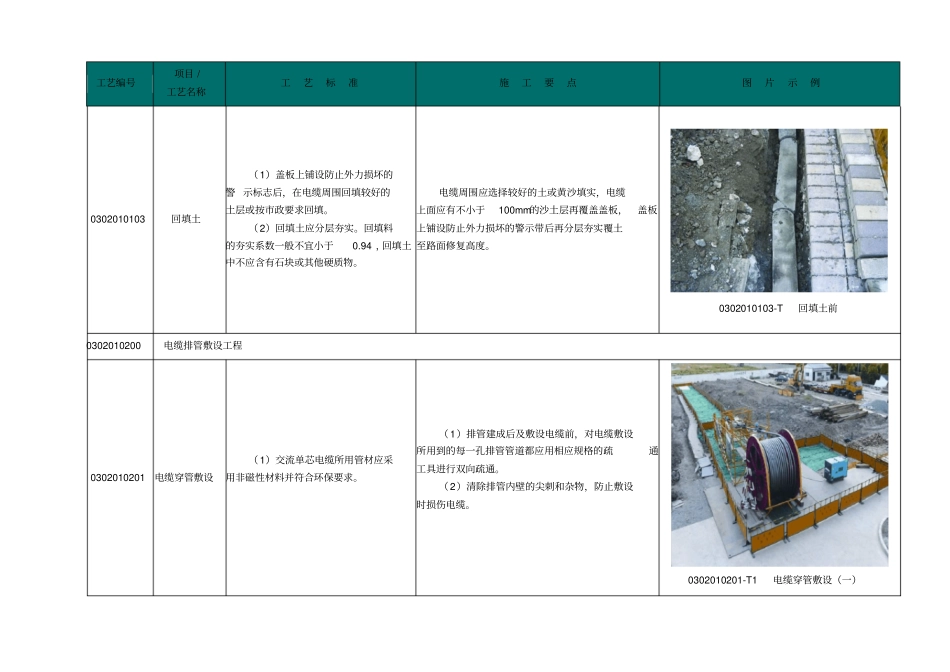

工艺编号项目 / 工艺名称工艺标准施工要点图片示例0302000000 电缆线路电气工程0302010000 电缆敷设工程0302010100 直埋敷设工程0302010101 直埋电缆沟槽开挖（ 1）通过收资，了解电缆所经地区的管线或障碍物的情况，并在适当位置进行样沟的开挖，开挖深度应大于电缆埋设深度。（ 2）按电缆路径开挖沟槽，应满足 以下要求：1）自地面至电缆上面外皮的距离，35kV 及以上为1m。2）穿越道路和农地时分别为1m和1.2m。3）穿越城市交通道路和铁路路轨时，应满足设计规范要求并采取保护措施。4）在寒冷地区施工，开挖深度还应 满足电缆敷设于冻土层之下，或采取 穿管等特殊措施。（1）沟槽开挖前应进行围护工作。（2）电缆敷设工程必须根据批准的设计文件，在敷设电缆前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定电缆的正确走向。（3）样沟深度应大于电缆敷设深度。（4）开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于300mm 通道。堆土高度不宜高于0.7m。（5）对开挖出的泥土应采取防止扬尘的措施。（6）在山坡地带直埋电缆，应挖成蛇形曲线，曲线振幅为1.5m，以减缓电缆的敷设坡度，使其最高点受拉力较小，且不易被洪水冲断。0302010101-T1 样沟开挖0302010101-T2 沟槽开挖工艺编号项目 / 工艺名称工艺标准施工要点图片示例0302010102 直埋电缆敷设（ 1）直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各 50mm，然后用预制钢筋混凝土板加以保护。也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。为识别电缆走向，宜沿电缆敷设路径设置电缆标识。（ 2）电缆穿越城市交通道路和铁路路轨时应采取保护措施。（ 3）电缆排列整齐，弯度一致，应尽量避免在转弯处出现交叉。（ 4）电缆在敷设过程中无机械损伤。直埋电缆接头盒外应有防止机械损伤的保护盒（环氧树脂接头盒除外）。（1）电缆敷设前， 在线盘处、 转角处搭建放线架，将电缆盘、牵引机和滚轮等布置在适当的位置，电缆盘应有刹车装置。（2）电缆敷设前应制作牵引头并安装防捻器，在电缆牵引头、电缆盘、牵引机、过路管口、转弯处及可能造成电缆损伤处应采取保护措施，有专人监护并保持通信畅通。（3）电缆敷设后覆土前通知测绘人员对已敷电缆进行测绘。0302010102-T1 电缆敷设（一）0302010102-T2 电缆敷设（二）工艺编号项目 / 工艺名称工艺标准施工要点...
