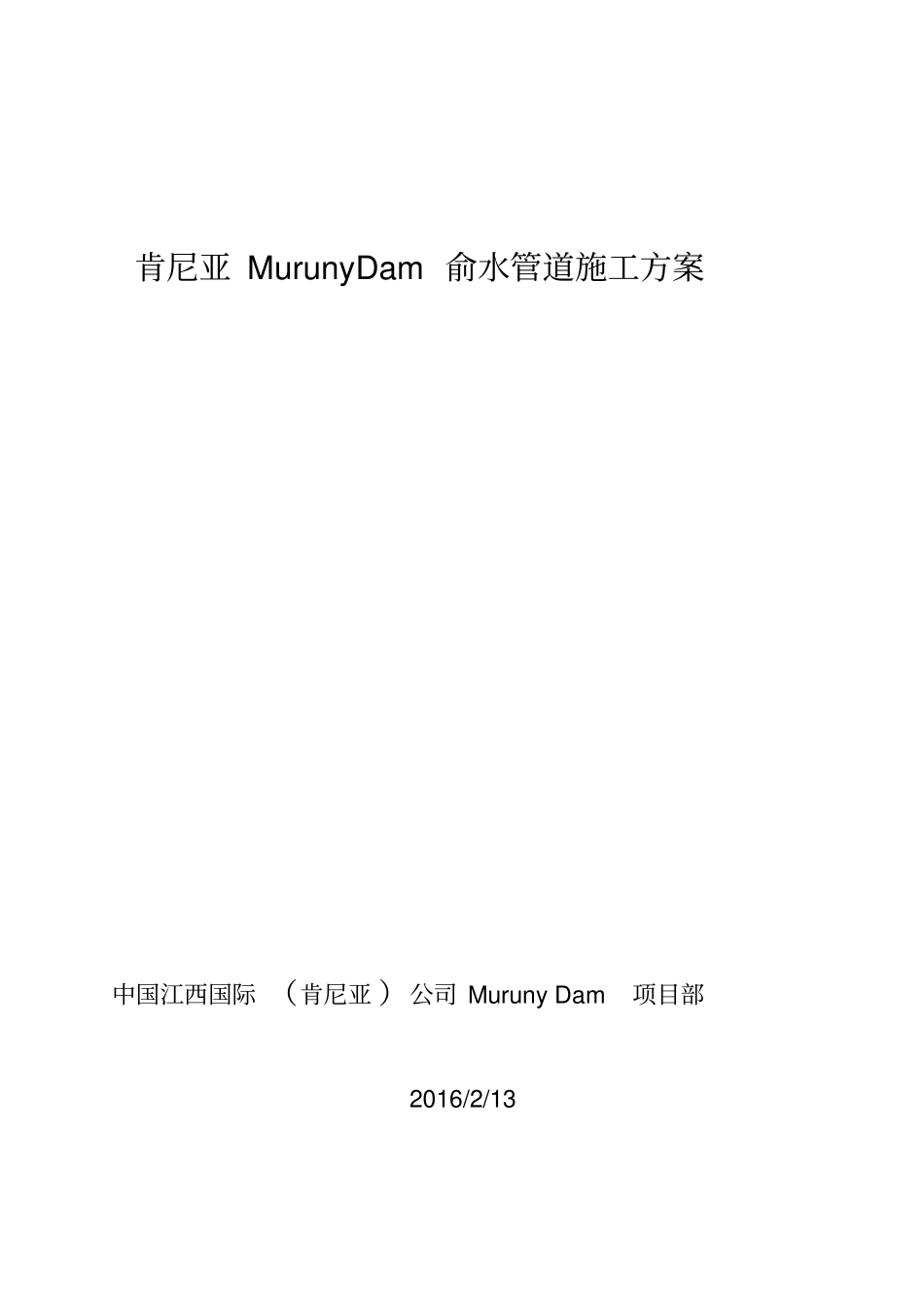

肯尼亚 MurunyDam 俞水管道施工方案中国江西国际 （肯尼亚 ）公司 Muruny Dam项目部2016/2/13第一章管道施工方案说明1、工程概况MURUNYDAM 输水工程是从大坝左侧取水塔为起点设计高程2690.346m,末端高程 2671.546m 。敷设地一根 Steeinp 800mm 无缝钢管总长 10963.92m 至 卡.比奇比奇乡制水车间 ，为有压重力流输水线路 ，设计输水流量 Q=0.45m 3/s,流速 u=0.8m/s 。输水线路沿线共布置穿越工程约16 处，其中穿溪涧 15 处,公路 1 处。设置控制阀 4 个,双孔口空气阀 23 个,冲砂阀 11 个，水平段弯头 102 个（其中 :45° 25 个、22.5 ° 31 个、90° 1 个、60° 10 个、11.25 ° 22 个、30° 11 个、75° 1 个、176 1个）镇墩及设备安装等。2、 施工条件2.1 交通条件在输水线路左侧 200m 高差台地上有一条通往比奇乡地泥结石公路（路况差 ）, 对外交通运输条件较为便利。由于该输水工程线路较长且基本上是沿陡坡而行，输水线路与现有公路交叉点地分布也存在着不均匀性 ，为了方便对外交通运输 ，根据需要拟定修建2 处临时 对外进场道路与外公路连接。为了方便施工机械、材料以及管材运输，在输水管道场内修建临时施工道路沿输水线路一侧布置 ，场内施工道路设计路面宽度6m（不含管线开挖所占面积 ）， 简 易路面。本标段管材为无缝钢管 ，管径最大为 DN800, 管道单节长 6m,重约 3 吨。第二章施工准备及施工组织机构2.1 施工组织机构2.1.1 施工组织机构设置本项目分部单元工程较多 ，施工组织协调非常关键。因此，要保质量、保安全、保工期、保交通、求效益 ，必须保证强有力地施工组织。因此将建立精干、高效地项目部领导班子，实行项目经理负责制。抽调经验丰富、年富力强地技术管理骨干组成项目管理班子 ，做到分工明确、责任到人、管理到位，确实有效保证工程正常施工。2.1 准备工作2.1.1 技术方面首先组织人员熟悉图纸 ，做好技术与质量、安全交底工作。根据图纸和监理工程师提供地测设基准资料和测量标志，进行现场坐标、高程测量 ，将测量结果提交监理工程师核查，作为施工放样地依据 ，在此基础上建立施工控制网 ，以便对整个建筑物实行同精度控制，确保工程质量。编制主要分部工程和重要工序地质量管理实施细则和操作规程，进行技术交底和技术培训 ，贯彻到管理人员和操作工人。2.1.2 原材料供应方面所有材料要求有合格证 ，进场抽样试验合格后方可...
