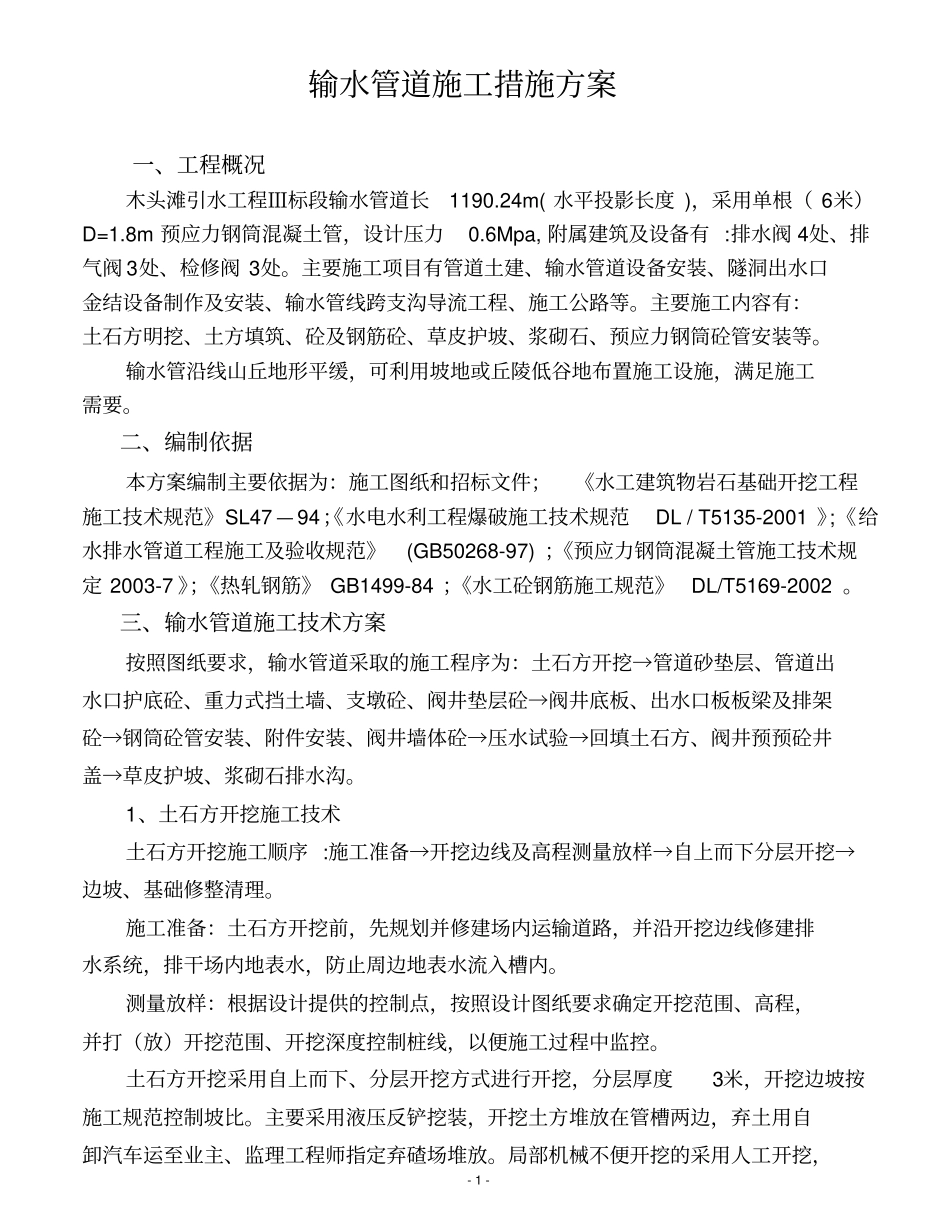

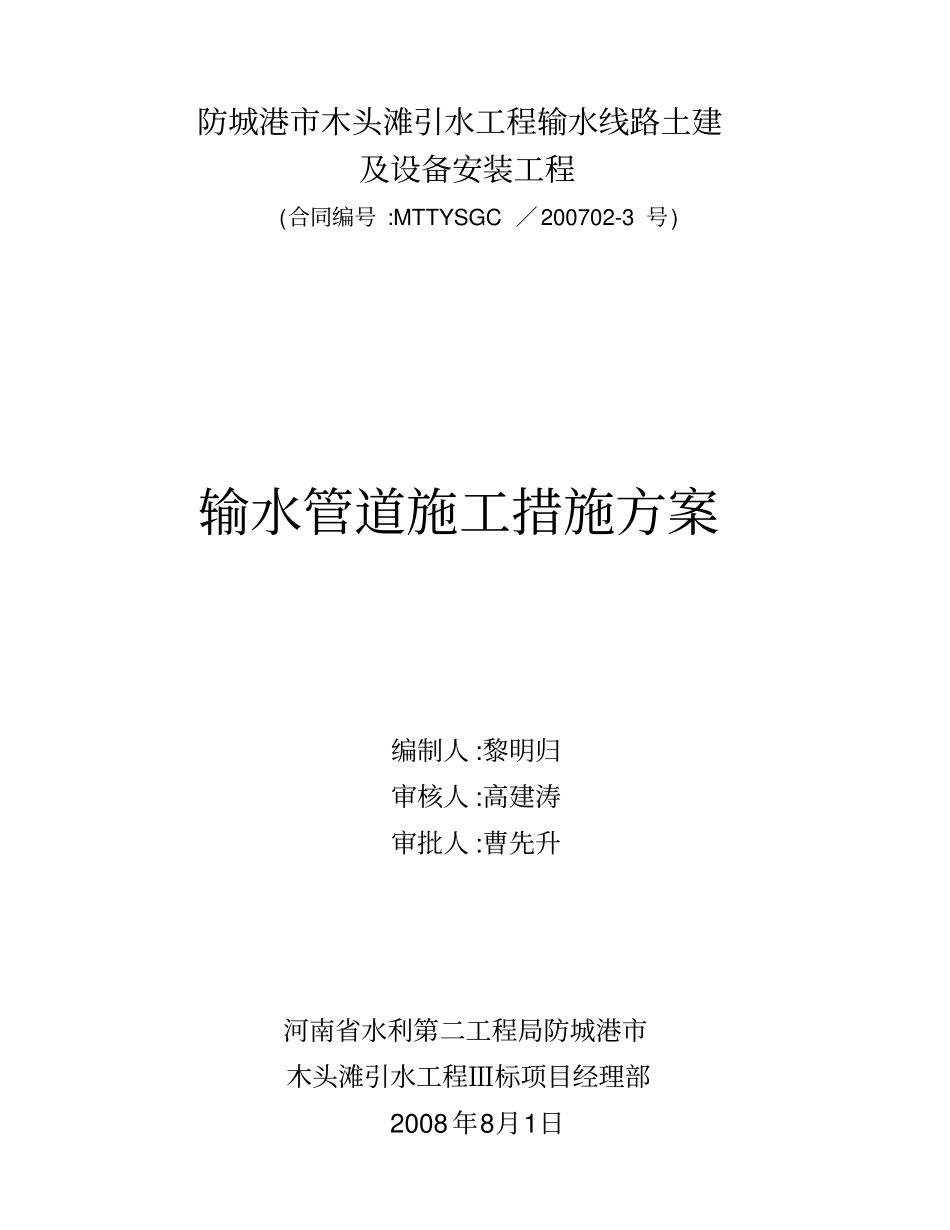

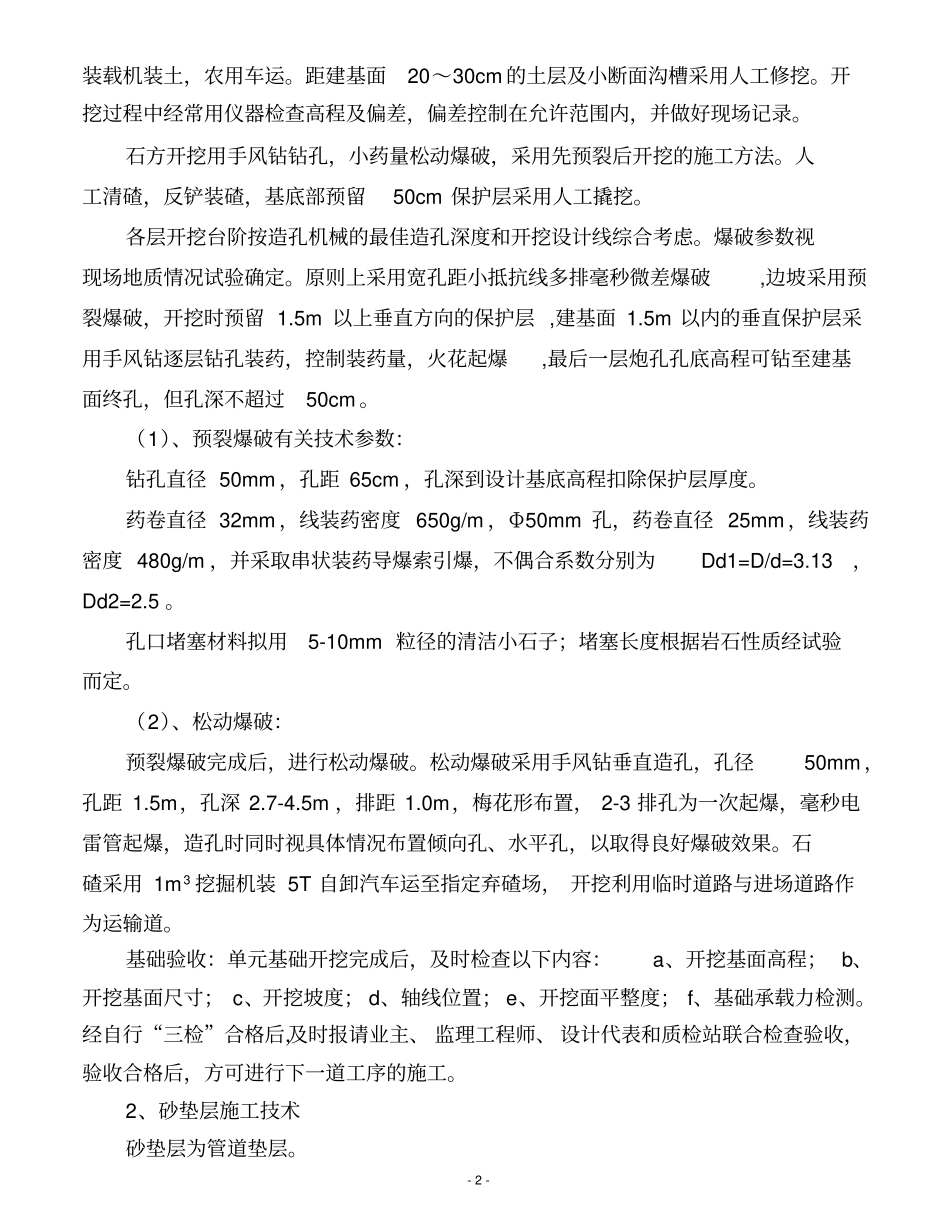

防城港市木头滩引水工程输水线路土建及设备安装工程(合同编号 :MTTYSGC ∕200702-3 号) 输水管道施工措施方案编制人 :黎明归审核人 :高建涛审批人 :曹先升河南省水利第二工程局防城港市木头滩引水工程Ⅲ标项目经理部2008年8月1日- 1 - 输水管道施工措施方案一、工程概况木头滩引水工程Ⅲ标段输水管道长1190.24m( 水平投影长度 )，采用单根（ 6米）D=1.8m 预应力钢筒混凝土管，设计压力0.6Mpa, 附属建筑及设备有 :排水阀 4处、排气阀 3处、检修阀 3处。主要施工项目有管道土建、输水管道设备安装、隧洞出水口金结设备制作及安装、输水管线跨支沟导流工程、施工公路等。主要施工内容有：土石方明挖、土方填筑、砼及钢筋砼、草皮护坡、浆砌石、预应力钢筒砼管安装等。输水管沿线山丘地形平缓，可利用坡地或丘陵低谷地布置施工设施，满足施工需要。二、编制依据本方案编制主要依据为：施工图纸和招标文件；《水工建筑物岩石基础开挖工程施工技术规范》SL47 — 94；《水电水利工程爆破施工技术规范DL / T5135-2001 》; 《给水排水管道工程施工及验收规范》(GB50268-97) ；《预应力钢筒混凝土管施工技术规定 2003-7 》；《热轧钢筋》 GB1499-84 ；《水工砼钢筋施工规范》DL/T5169-2002 。三、输水管道施工技术方案按照图纸要求，输水管道采取的施工程序为：土石方开挖→管道砂垫层、管道出水口护底砼、重力式挡土墙、支墩砼、阀井垫层砼→阀井底板、出水口板板梁及排架砼→钢筒砼管安装、附件安装、阀井墙体砼→压水试验→回填土石方、阀井预预砼井盖→草皮护坡、浆砌石排水沟。1、土石方开挖施工技术土石方开挖施工顺序 :施工准备→开挖边线及高程测量放样→自上而下分层开挖→边坡、基础修整清理。施工准备：土石方开挖前，先规划并修建场内运输道路，并沿开挖边线修建排水系统，排干场内地表水，防止周边地表水流入槽内。测量放样：根据设计提供的控制点，按照设计图纸要求确定开挖范围、高程，并打（放）开挖范围、开挖深度控制桩线，以便施工过程中监控。土石方开挖采用自上而下、分层开挖方式进行开挖，分层厚度3米，开挖边坡按施工规范控制坡比。主要采用液压反铲挖装，开挖土方堆放在管槽两边，弃土用自卸汽车运至业主、监理工程师指定弃碴场堆放。局部机械不便开挖的采用人工开挖，- 2 - 装载机装土，农用车运。距建基面20～30cm 的土层及小断面沟槽采用人工修挖。开挖过程中经常用仪器检查高程及偏差，偏...
