哈氏合金成分特性介绍VIP免费

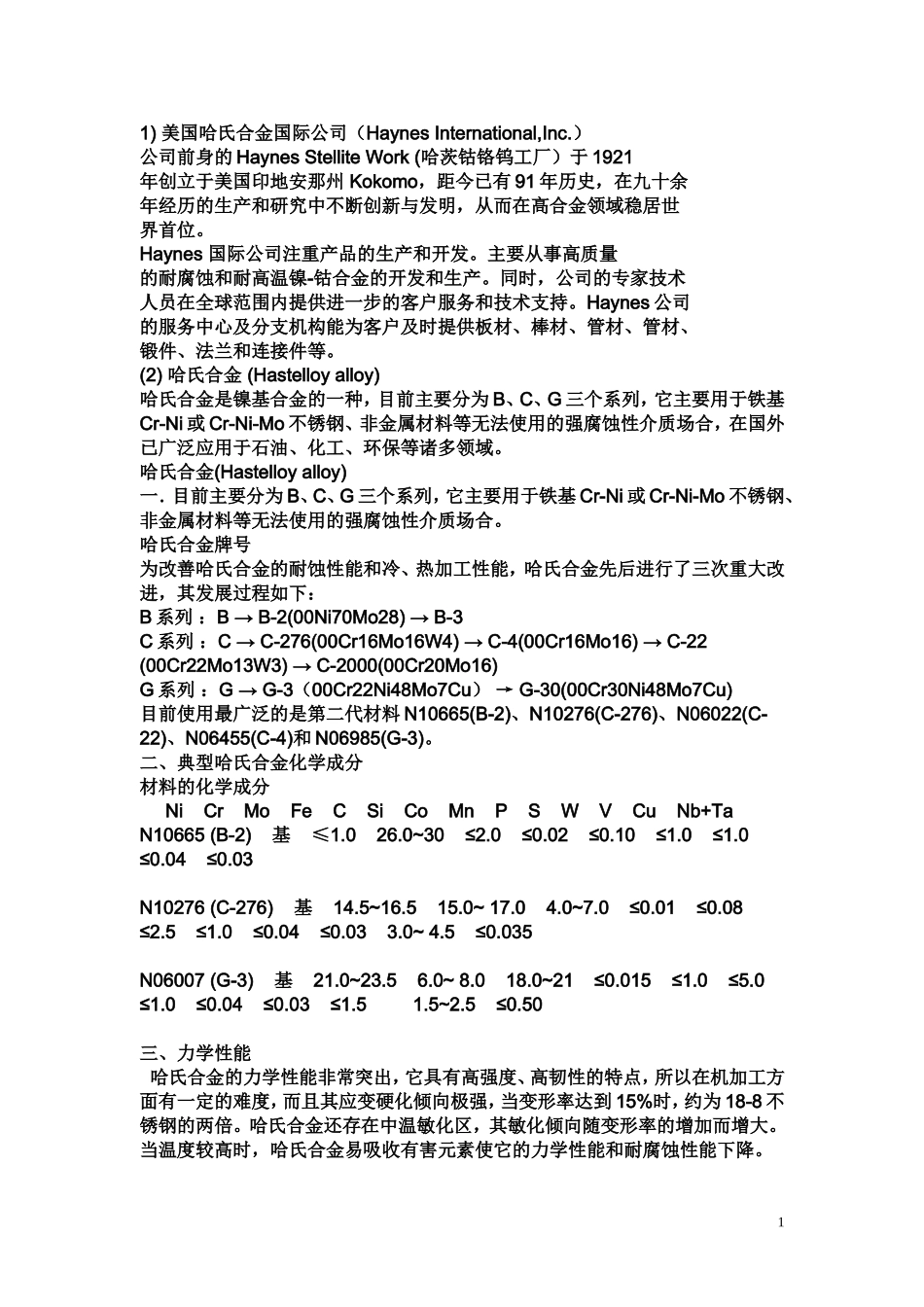

1)美国哈氏合金国际公司（HaynesInternational,Inc.）公司前身的HaynesStelliteWork(哈茨钴铬钨工厂）于1921年创立于美国印地安那州Kokomo，距今已有91年历史，在九十余年经历的生产和研究中不断创新与发明，从而在高合金领域稳居世界首位。Haynes国际公司注重产品的生产和开发。主要从事高质量的耐腐蚀和耐高温镍-钴合金的开发和生产。同时，公司的专家技术人员在全球范围内提供进一步的客户服务和技术支持。Haynes公司的服务中心及分支机构能为客户及时提供板材、棒材、管材、管材、锻件、法兰和连接件等。(2)哈氏合金(Hastelloyalloy)哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。哈氏合金(Hastelloyalloy)一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B→B-2(00Ni70Mo28)→B-3C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16)G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。二、典型哈氏合金化学成分材料的化学成分NiCrMoFeCSiCoMnPSWVCuNb+TaN10665(B-2)基≤1.026.0~30≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03N10276(C-276)基14.5~16.515.0~17.04.0~7.0≤0.01≤0.08≤2.5≤1.0≤0.04≤0.033.0~4.5≤0.035N06007(G-3)基21.0~23.56.0~8.018.0~21≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.51.5~2.5≤0.50三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。1材料的力学性能四、常用哈氏合金1：HastelloyB-2alloy(哈氏B-2合金)一、耐蚀性能哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能众所周知，哈氏B-2合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气的中等浓度的非氧化性硫酸、各种浓度磷酸、高温醋酸、甲酸等有机酸、溴酸以及氯化氢气体中均有优良的耐蚀性能，同时，它也耐卤族催化剂的腐蚀。因此，哈氏B-2合金通常应用于多种苛刻的石油、化工过程，如盐酸的蒸馏，浓缩；乙苯的烷基化和低压羰基合成醋酸等生产工艺过程中。但在哈氏B-2合金多年的工业应用中发现：（1）哈氏B-2合金存在对抗晶间腐蚀性能有相当大影响的两个敏化区：1200~1300℃的高温区和550~900℃的中温区；（2）哈氏B-2合金的焊缝金属及热影响区由于枝晶偏析，金属间相和碳化物沿晶界析出，使其对晶间腐蚀敏感性较大；（3）哈氏B-2合金的中温热稳定性较差。当哈氏B-2合金中的铁元素含量降至2%以下时，该合金对β相（即Ni4Mo相，一种有序的金属间化合物）的转变敏感。当合金在650~750℃温度范围内停留时间稍长，β相瞬间生成。β相的存在降低了哈氏B-2合金的韧性，使其对应力腐蚀变得敏感，甚至会造成哈氏B-2合金在原材料生产(如热轧过程中)、设备制造过程中（如哈氏B-2合金设备焊后整体热处理）及哈氏B-2合金设备在服役环境中开裂。现今，我国和世界各国指定的有关哈氏B-2合金抗晶间腐蚀性能的标准试验方法均为常压沸腾盐酸法，评定方法为失重法。由于哈氏B-2合金是抗盐酸腐蚀的合金，因此，常压沸腾盐酸法检验哈氏B-2合金的晶间腐蚀倾向相当不敏感国内科研机构用高温盐酸法对哈氏B-2合金进行研究发现：哈氏B-2合金的耐蚀性能不仅取决于其化学成分，还取决于其热加工的控制过程。当热加工工艺控制不当时，哈氏...
