最新灵星雨第8代控制卡使用手册

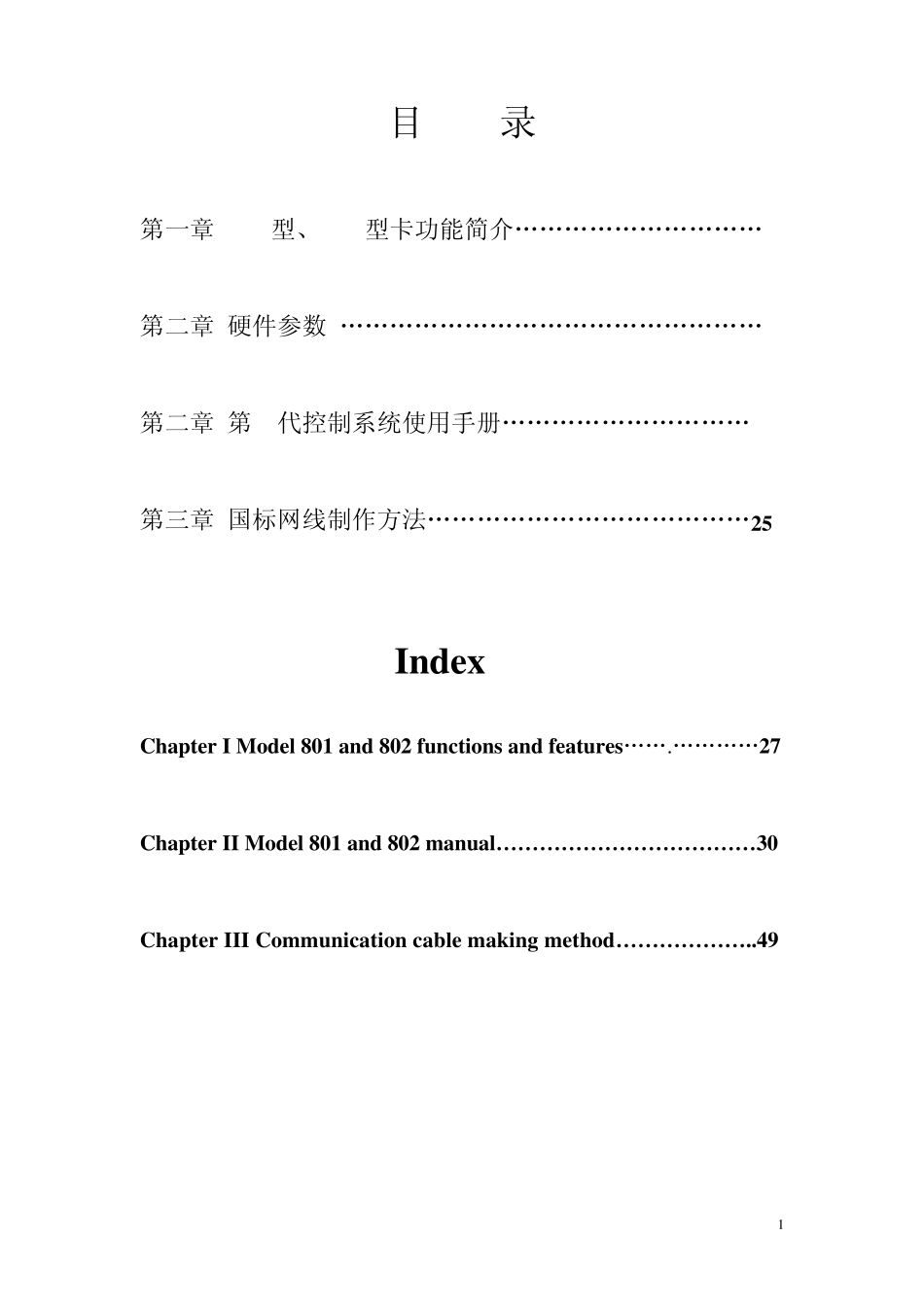

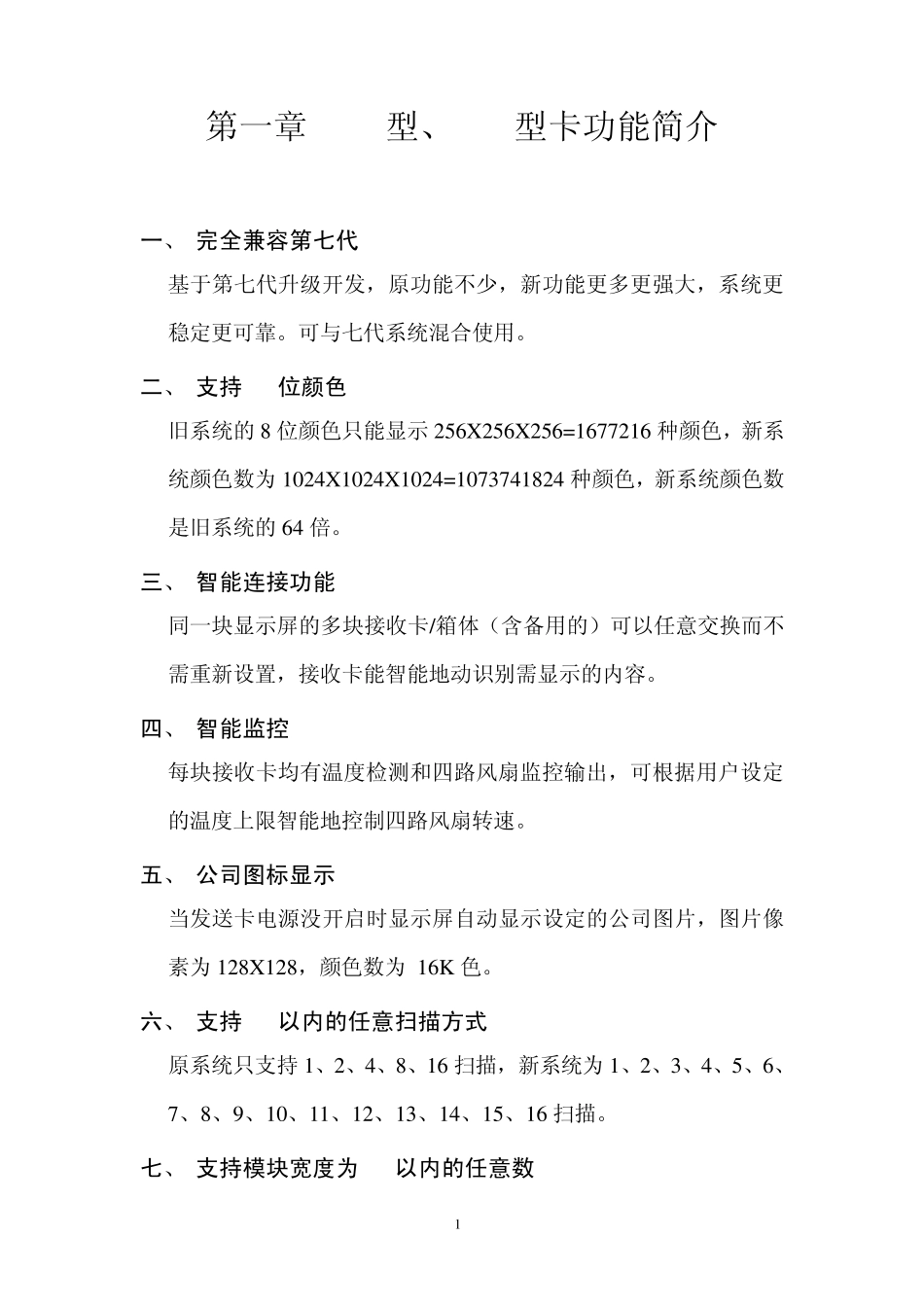

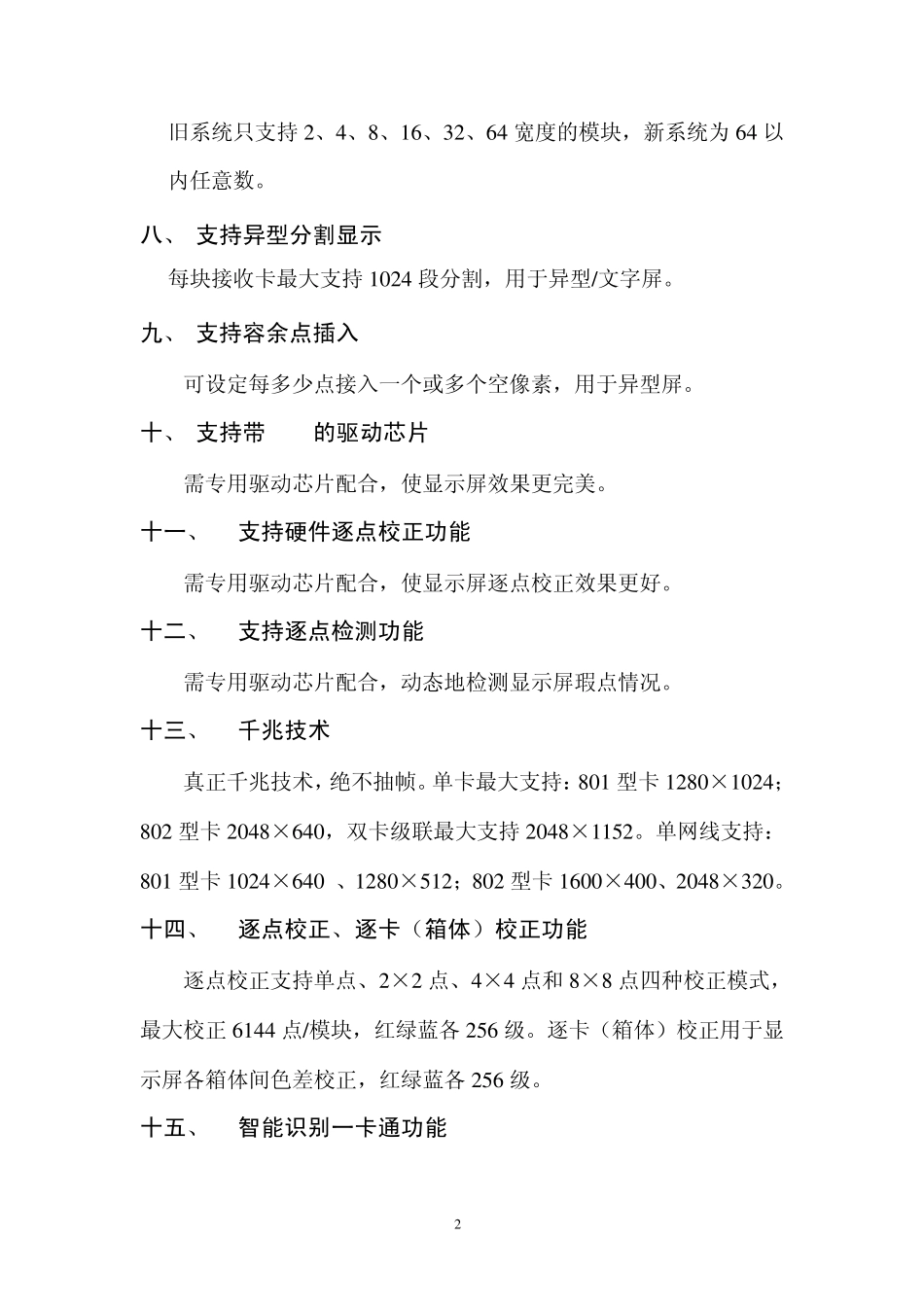

1 目 录 第一章 801型、802型卡功能简介„„„„„„„„„„1 第二章 硬件参数 „„„„„„„„„„„„„„„„„5 第二章 第8代控制系统使用手册„„„„„„„„„„ 6 第三章 国标网线制作方法„„„„„„„„„„„„„25 Index Chapter I Model 801 and 802 functions and features„„.„„„„27 Chapter II Model 801 and 802 manual………………………………30 Chapter III Communication cable making method………………..49 1 第一章 801型、802型卡功能简介 一、 完全兼容第七代 基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。可与七代系统混合使用。 二、 支持 10位颜色 旧系统的 8 位颜色只能显示 256X 256X 256=1677216 种颜色，新系统颜色数为 1024X 1024X 1024=1073741824 种颜色，新系统颜色数是旧系统的 64 倍。 三、 智能连接功能 同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。 四、 智能监控 每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。 五、 公司图标显示 当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为 128X 128，颜色数为 16K 色。 六、 支持 16以内的任意扫描方式 原系统只支持 1、2、4、8、16 扫描，新系统为 1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16 扫描。 七、 支持模块宽度为 64以内的任意数 2 旧系统只支持2 、4 、8 、1 6 、3 2 、6 4 宽度的模块，新系统为6 4 以内任意数。 八、 支持异型分割显示 每块接收卡最大支持1 0 2 4 段分割，用于异型/文字屏。 九、 支持容余点插入 可设定每多少点接入一个或多个空像素，用于异型屏。 十、 支持带 PWM的驱动芯片 需专用驱动芯片配合，使显示屏效果更完美。 十一、 支持硬件逐点校正功能 需专用驱动芯片配合，使显示屏逐点校正效果更好。 十二、 支持逐点检测功能 需专用驱动芯片配合，动态地检测显示屏瑕点情况。 十三、 千兆技术 真正千兆技术，绝不抽帧。单卡最大支持：8 0 1 型卡1 2 8 0 ×1 0 2 4 ；8 0 2 型卡2 0 4 8 ×6 4 0 ，双卡级联最大支持2 0 4 8 ×1 1 5 2 。单网线支持：8 0 1 型卡1 0 2 4 ×6 4 0 、1 2...
