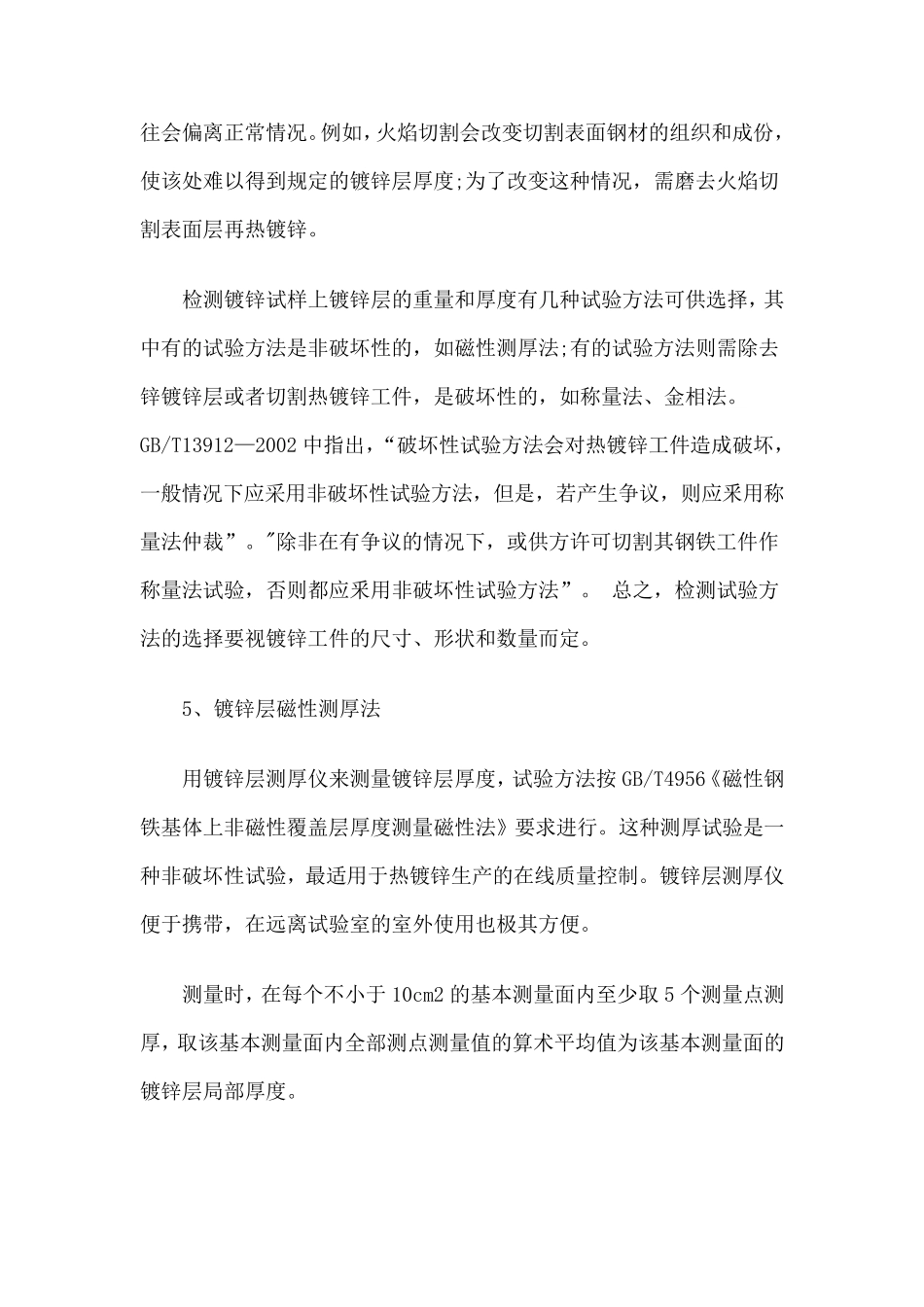

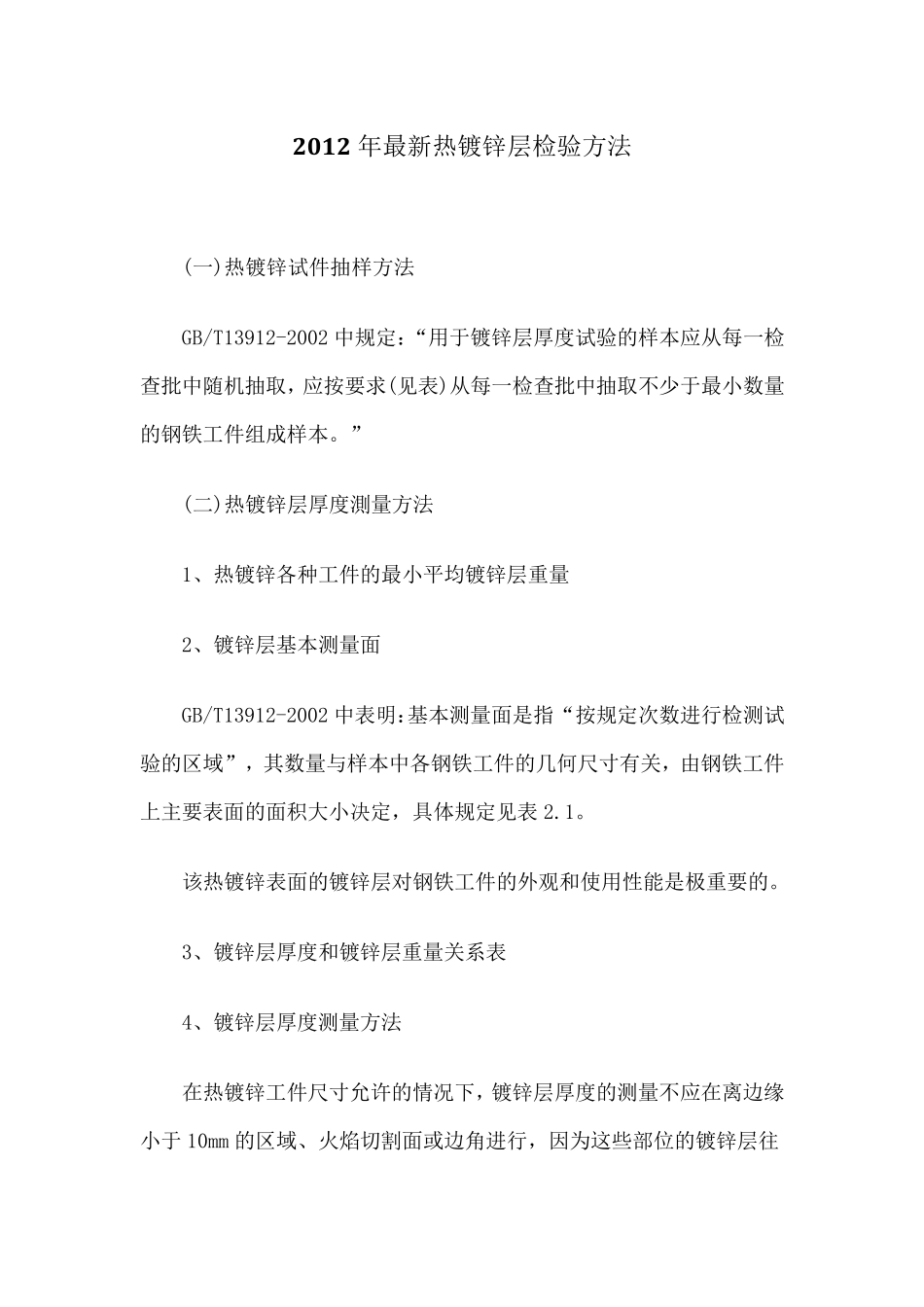

2012 年最新热镀锌层检验方法 (一)热镀锌试件抽样方法 GB/T13912-2002 中规定：“用于镀锌层厚度试验的样本应从每一检查批中随机抽取，应按要求(见表)从每一检查批中抽取不少于最小数量的钢铁工件组成样本。” (二)热镀锌层厚度測量方法 1、热镀锌各种工件的最小平均镀锌层重量 2、镀锌层基本测量面 GB/T13912-2002 中表明：基本测量面是指“按规定次数进行检测试验的区域”，其数量与样本中各钢铁工件的几何尺寸有关，由钢铁工件上主要表面的面积大小决定，具体规定见表 2.1。 该热镀锌表面的镀锌层对钢铁工件的外观和使用性能是极重要的。 3、镀锌层厚度和镀锌层重量关系表 4、镀锌层厚度测量方法 在热镀锌工件尺寸允许的情况下，镀锌层厚度的测量不应在离边缘小于 10mm 的区域、火焰切割面或边角进行，因为这些部位的镀锌层往往会偏离正常情况。例如，火焰切割会改变切割表面钢材的组织和成份，使该处难以得到规定的镀锌层厚度;为了改变这种情况，需磨去火焰切割表面层再热镀锌。 检测镀锌试样上镀锌层的重量和厚度有几种试验方法可供选择，其中有的试验方法是非破坏性的，如磁性测厚法;有的试验方法则需除去锌镀锌层或者切割热镀锌工件，是破坏性的，如称量法、金相法。GB/T13912—2002 中指出，“破坏性试验方法会对热镀锌工件造成破坏，一般情况下应采用非破坏性试验方法，但是，若产生争议，则应釆用称量法仲裁”。"除非在有争议的情况下，或供方许可切割其钢铁工件作称量法试验，否则都应釆用非破坏性试验方法”。 总之，检测试验方法的选择要视镀锌工件的尺寸、形状和数量而定。 5、镀锌层磁性测厚法 用镀锌层测厚仪来测量镀锌层厚度，试验方法按 GB/T4956《磁性钢铁基体上非磁性覆盖层厚度测量磁性法》要求进行。这种测厚试验是一种非破坏性试验，最适用于热镀锌生产的在线质量控制。镀锌层测厚仪便于携带，在远离试验室的室外使用也极其方便。 测量时，在每个不小于10cm2 的基本测量面内至少取5 个测量点 测厚，取该基本测量面内全 部 测点 测量值 的算 术 平 均 值 为该基本测量面的镀锌层局 部 厚度。 每 个 样 品 所 有 基 本 测 量 面 的 镀 锌 层 平 均 厚 度 应 该 不 低 于 标 准 中 相应 的 规 定 。 如 果 样 品 是 由 不 同 厚 度 的 钢 组 合 而 成 的 ， 则 每 种 厚 度 部 分 的镀 锌 层 厚 度 应 分 别 符 合...
