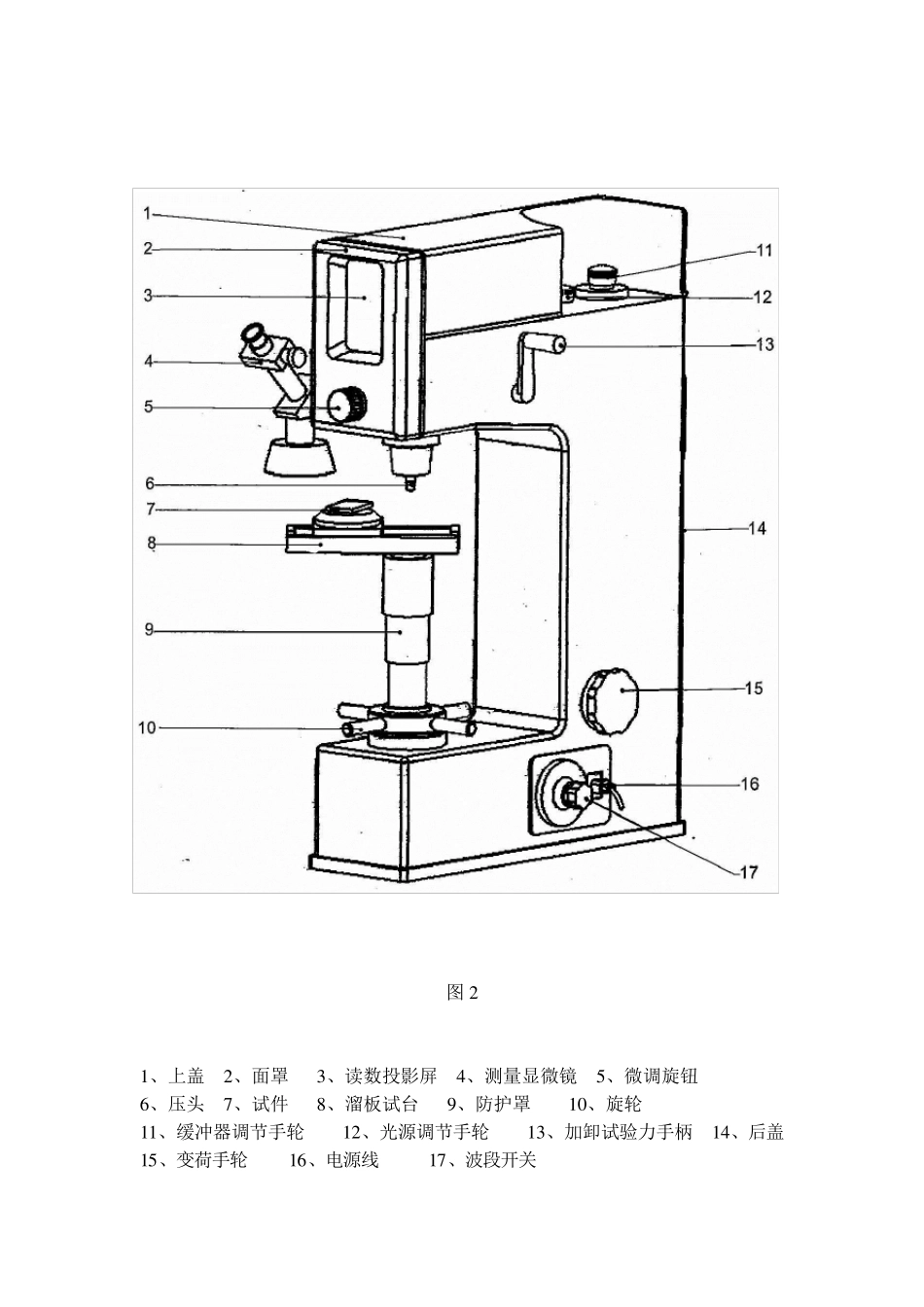

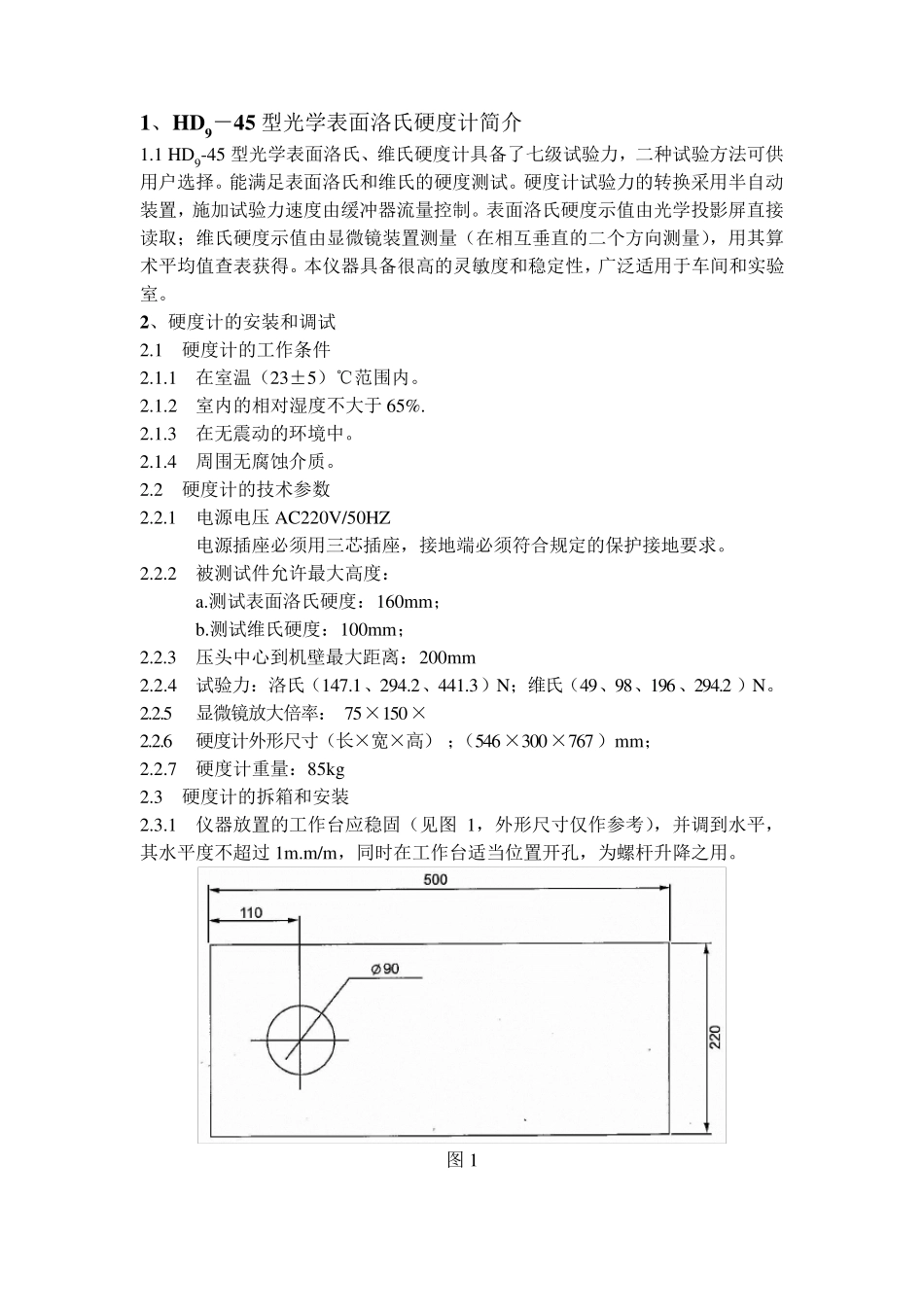

目 录 1、H D 9－45 型光学表面洛氏维氏硬度简介……………………1 2、硬度计的安装和调试…………………………………………1 3、表面洛氏硬度的正确使用……………………………………4 4、维氏硬度的正确使用…………………………………………10 5、硬度计的保养及注意事项……………………………………13 6、硬度计的故障排降……………………………………………14 7、H D 9－45 型光学表面洛氏维氏硬度计电器原理……………14 8、附件（装箱单）………………………………………………15 1、HD9－45 型光学表面洛氏硬度计简介 1.1 HD9-45 型光学表面洛氏、维氏硬度计具备了七级试验力，二种试验方法可供用户选择。能满足表面洛氏和维氏的硬度测试。硬度计试验力的转换采用半自动装置，施加试验力速度由缓冲器流量控制。表面洛氏硬度示值由光学投影屏直接读取；维氏硬度示值由显微镜装置测量（在相互垂直的二个方向测量），用其算术平均值查表获得。本仪器具备很高的灵敏度和稳定性，广泛适用于车间和实验室。 2、硬度计的安装和调试 2.1 硬度计的工作条件 2.1.1 在室温（23±5）℃范围内。 2.1.2 室内的相对湿度不大于65%. 2.1.3 在无震动的环境中。 2.1.4 周围无腐蚀介质。 2.2 硬度计的技术参数 2.2.1 电源电压 AC220V/50HZ 电源插座必须用三芯插座，接地端必须符合规定的保护接地要求。 2.2.2 被测试件允许最大高度： a.测试表面洛氏硬度：160m m ； b.测试维氏硬度：100m m ； 2.2.3 压头中心到机壁最大距离：200m m 2.2.4 试验力：洛氏（147.1、294.2、441.3）N；维氏（49、98、196、294.2 ）N。 2.2.5 显微镜放大倍率： 75×150× 2.2.6 硬度计外形尺寸（长×宽×高）；（546×300×767）m m ； 2.2.7 硬度计重量：85kg 2.3 硬度计的拆箱和安装 2.3.1 仪器放置的工作台应稳固（见图 1，外形尺寸仅作参考），并调到水平，其水平度不超过 1m .m /m ，同时在工作台适当位置开孔，为螺杆升降之用。 图 1 图2 1 、上盖 2 、面罩 3 、读数投影屏 4 、测量显微镜 5 、微调旋钮 6 、压头 7 、试件 8 、溜板试台 9 、防护罩 1 0 、旋轮 1 1 、缓冲器调节手轮 1 2 、光源调节手轮 1 3 、加卸试验力手柄 1 4 、后盖 1 5 、变荷手轮 1 6 、电源线 1 7 、波段开关 2.3.2 剪断包装箱外面的打包铁皮，旋下外包装箱下面的四个螺母，...
