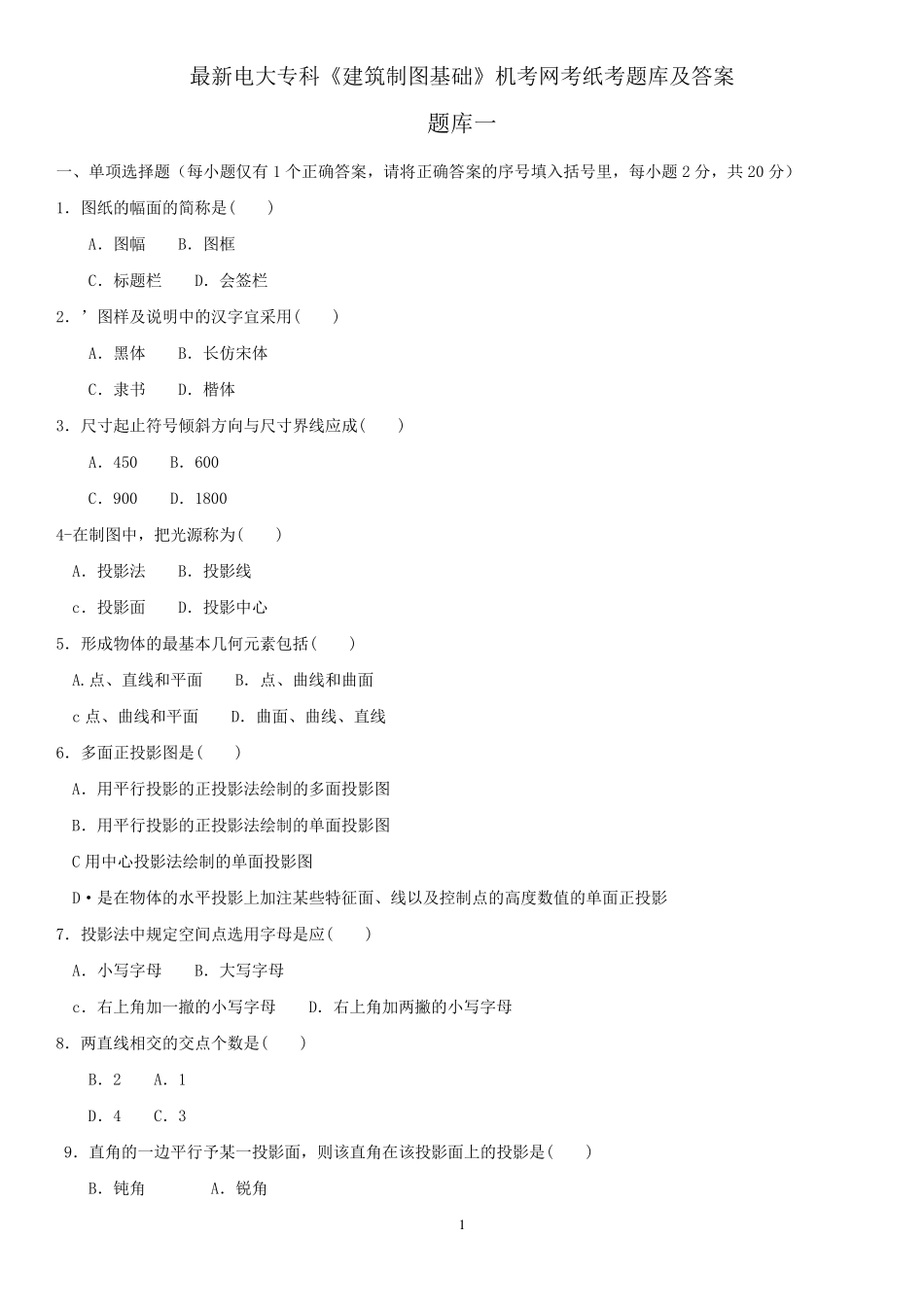

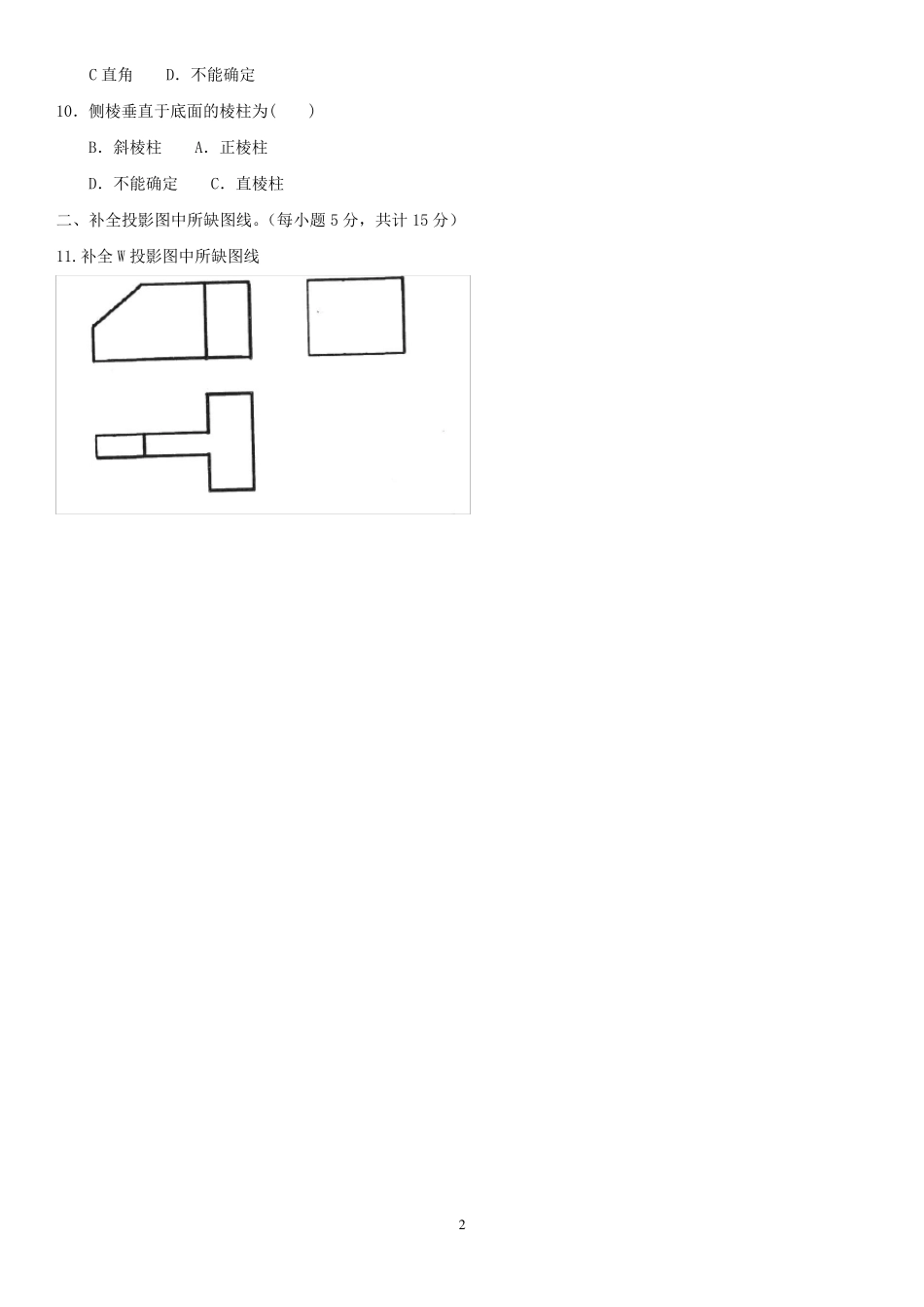

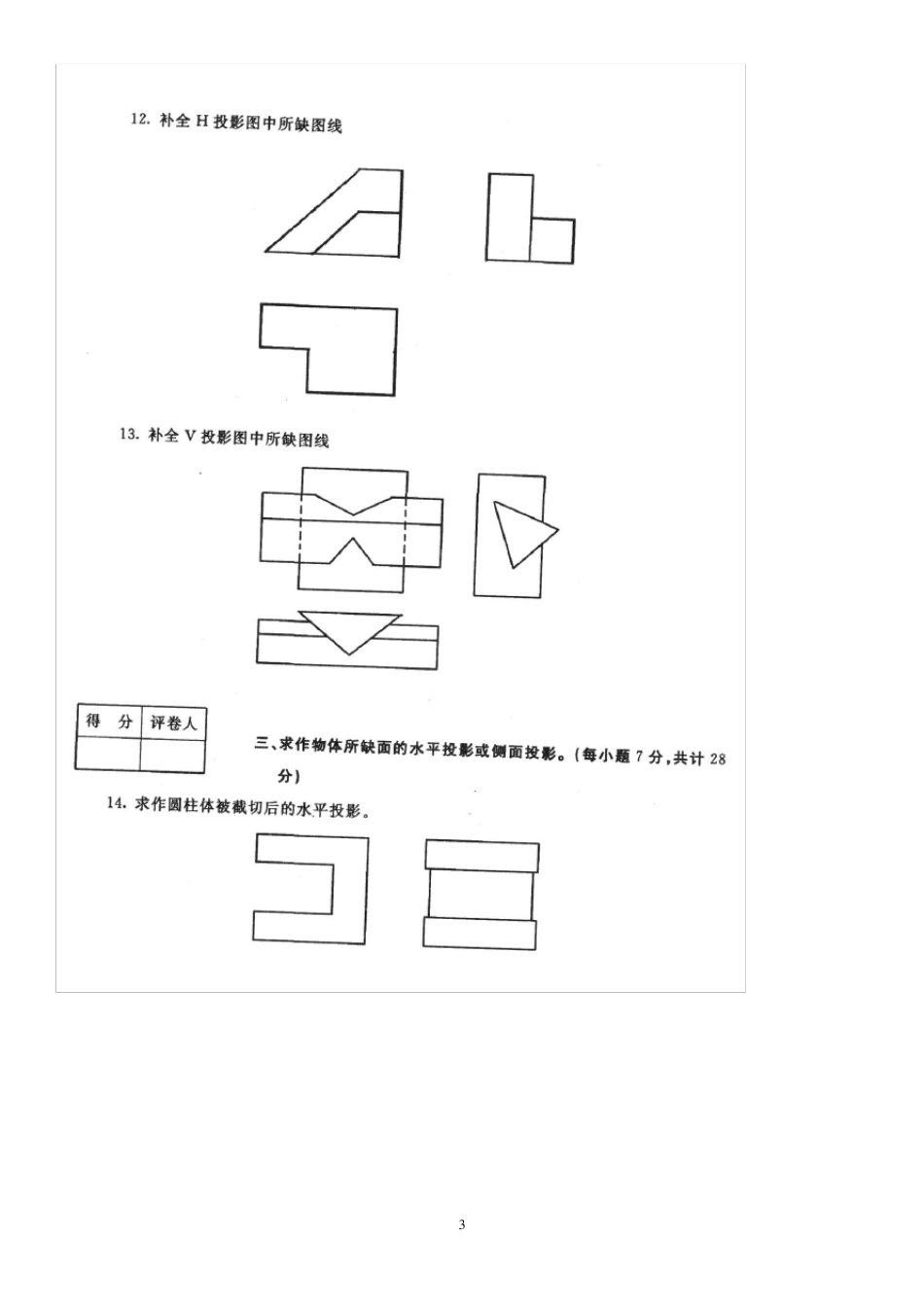

1 最新电大专科《建筑制图基础》机考网考纸考题库及答案 题库一 一、单项选择题（每小题仅有1 个正确答案，请将正确答案的序号填入括号里，每小题2 分，共20 分） 1．图纸的幅面的简称是( ) A．图幅 B．图框 C．标题栏 D．会签栏 2．’图样及说明中的汉字宜采用( ) A．黑体 B．长仿宋体 C．隶书 D．楷体 3．尺寸起止符号倾斜方向与尺寸界线应成( ) A．450 B．600 C．900 D．1800 4-在制图中，把光源称为( ) A．投影法 B．投影线 c．投影面 D．投影中心 5．形成物体的最基本几何元素包括( ) A.点、直线和平面 B．点、曲线和曲面 c 点、曲线和平面 D．曲面、曲线、直线 6．多面正投影图是( ) A．用平行投影的正投影法绘制的多面投影图 B．用平行投影的正投影法绘制的单面投影图 C 用中心投影法绘制的单面投影图 D·是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 7．投影法中规定空间点选用字母是应( ) A．小写字母 B．大写字母 c．右上角加一撤的小写字母 D．右上角加两撇的小写字母 8．两直线相交的交点个数是( ) B．2 A．1 D．4 C．3 9．直角的一边平行予某一投影面，则该直角在该投影面上的投影是( ) B．钝角 A．锐角 2 C 直角 D．不能确定 10．侧棱垂直于底面的棱柱为( ) B．斜棱柱 A．正棱柱 D．不能确定 C．直棱柱 二、补全投影图中所缺图线。（每小题 5 分，共计 15 分） 11.补全 W 投影图中所缺图线 3 4 5 6 题库一答案 7 8 9 题库二 一、单项选择题（每小题仅有 1 个正确答案，请将正确答案的序号填入括号里，每小题2 分，共 20 分） 1．幅面代号为 AO 的图纸长、短边尺寸分别是( ) A. 1189mm、841mm B.841mm、594mm C. 420mm、297mm D.297mm、210mm 10 2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4 幅面，一般不多于( ) A.1 种 B．2 种 C．3 种 D．4 种 3．制图的基本规定要求数量的单位符号应采用( ) A．正体阿拉伯数字 B．斜体阿拉伯数字 C．正体字母 D．斜体罗马数字 4．-般制图的第一个步骤是( ) A．绘制图样底稿 B．检查图样、修正错误 C．底稿加深 D．图纸整理 5．中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子 ( ) A．愈大 B．愈小 C．不变 D．无法确定 10．侧棱垂直于底面的棱柱为( ) A.正棱柱 B．...
