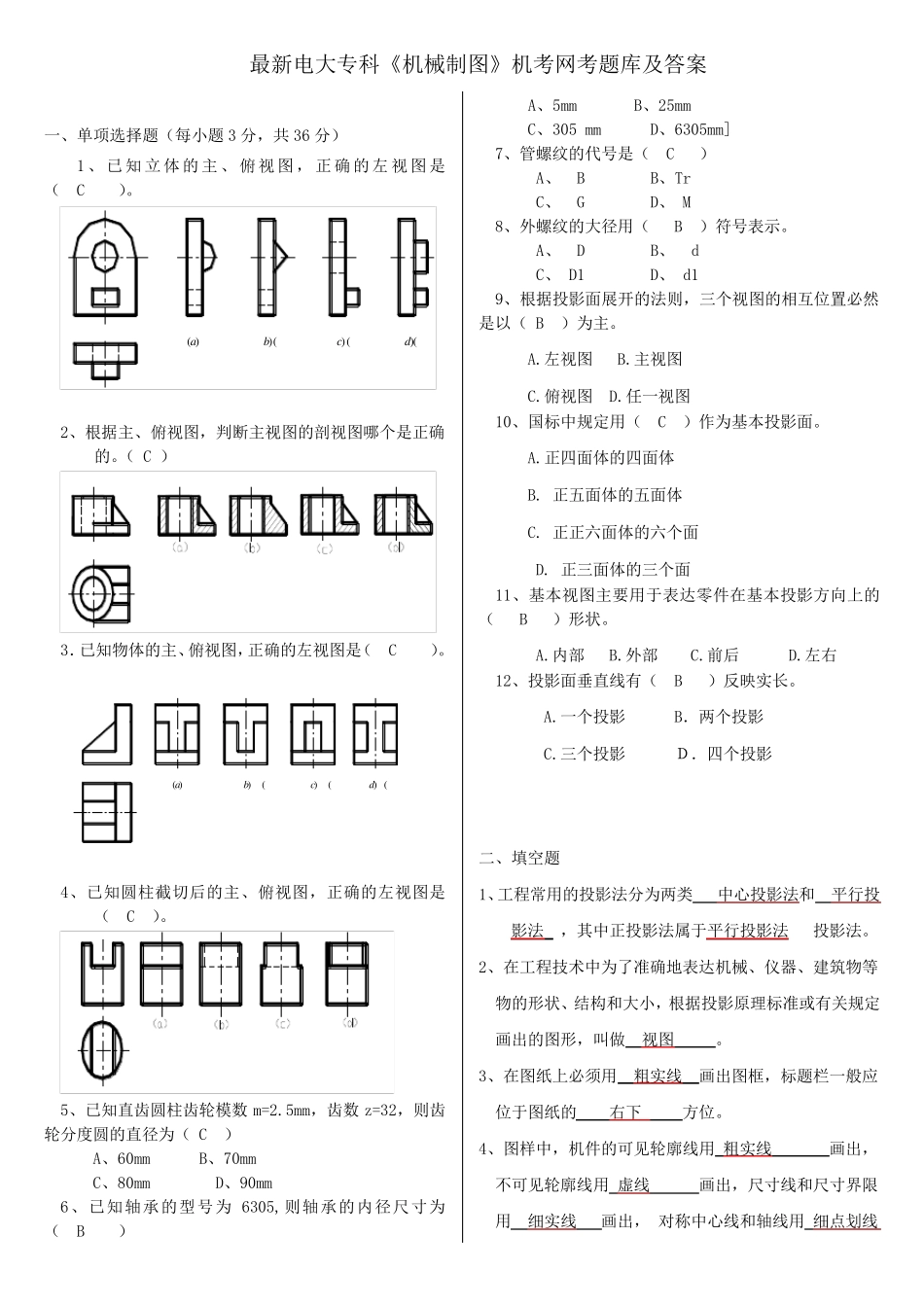

最新电大专科《机械制图》机考网考题库及答案 一、单项选择题（每小题3 分，共 36 分） 1 、 已 知 立 体 的 主 、 俯视 图， 正 确 的 左 视 图是（ C ）。 (a) (b) (c) (d) 2、根据主、俯视图，判断主视图的剖视图哪个是正确的。（ C ） 3．已知物体的主、俯视图，正确的左视图是（ C ）。 (a) (b) (c) (d) 4、已知圆柱截切后的主、俯视图，正确的左视图是（ C ）。 5、已知直齿圆柱齿轮模数 m=2.5mm，齿数 z=32，则齿轮分度圆的直径为（ C ） A、60mm B、70mm C、80mm D、90mm 6、已知轴承的型号为 6305,则轴承的内径尺寸为（ B ） A、5mm B、25mm C、305 mm D、6305mm] 7、管螺纹的代号是（ C ） A、 B B、Tr C、 G D、 M 8、外螺纹的大径用（ B ）符号表示。 A、 D B、 d C、 D1 D、 d1 9、根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。 A.左视图 B.主视图 C.俯视图 D.任一视图 10、国标中规定用（ C ）作为基本投影面。 A.正四面体的四面体 B. 正五面体的五面体 C. 正正六面体的六个面 D. 正三面体的三个面 11、基本视图主要用于表达零件在基本投影方向上的（ B ）形状。 A.内部 B.外部 C.前后 D.左右 12、投影面垂直线有（ B ）反映实长。 A.一个投影 B．两个投影 C.三个投影 Ｄ．四个投影 二、填空题 1、工程常用的投影法分为两类 中心投影法和 平行投影法 ，其中正投影法属于平行投影法 投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或 有关 规定画 出 的图形，叫 做 视图 。 3、在图纸 上必须 用 粗 实线 画 出 图框 ，标题栏 一般 应位于图纸 的 右下 方位。 4、图样 中，机件的可 见 轮廓 线用 粗 实线 画 出 ，不 可 见 轮廓 线用 虚 线 画 出 ，尺寸线和尺寸界 限用 细 实线 画 出 ， 对 称 中心线和轴线用 细 点 划 线 画 出 。 5、 比 例 是 图 形 与 实 物 相 应 要 素 的 线 性尺 寸 比 ， 在 画 图 时 应 尽 量 采 用 原 值 的 比 例 ， 须要 时 也 可 采 用 放 大 或 缩 小 的 比 例 ， 其 中 1： 2 为 缩 小 比 例 ， 2： 1 为 放 大 比 例 。 无 论 采 用 哪 种 比例 ， 图 样 ...
