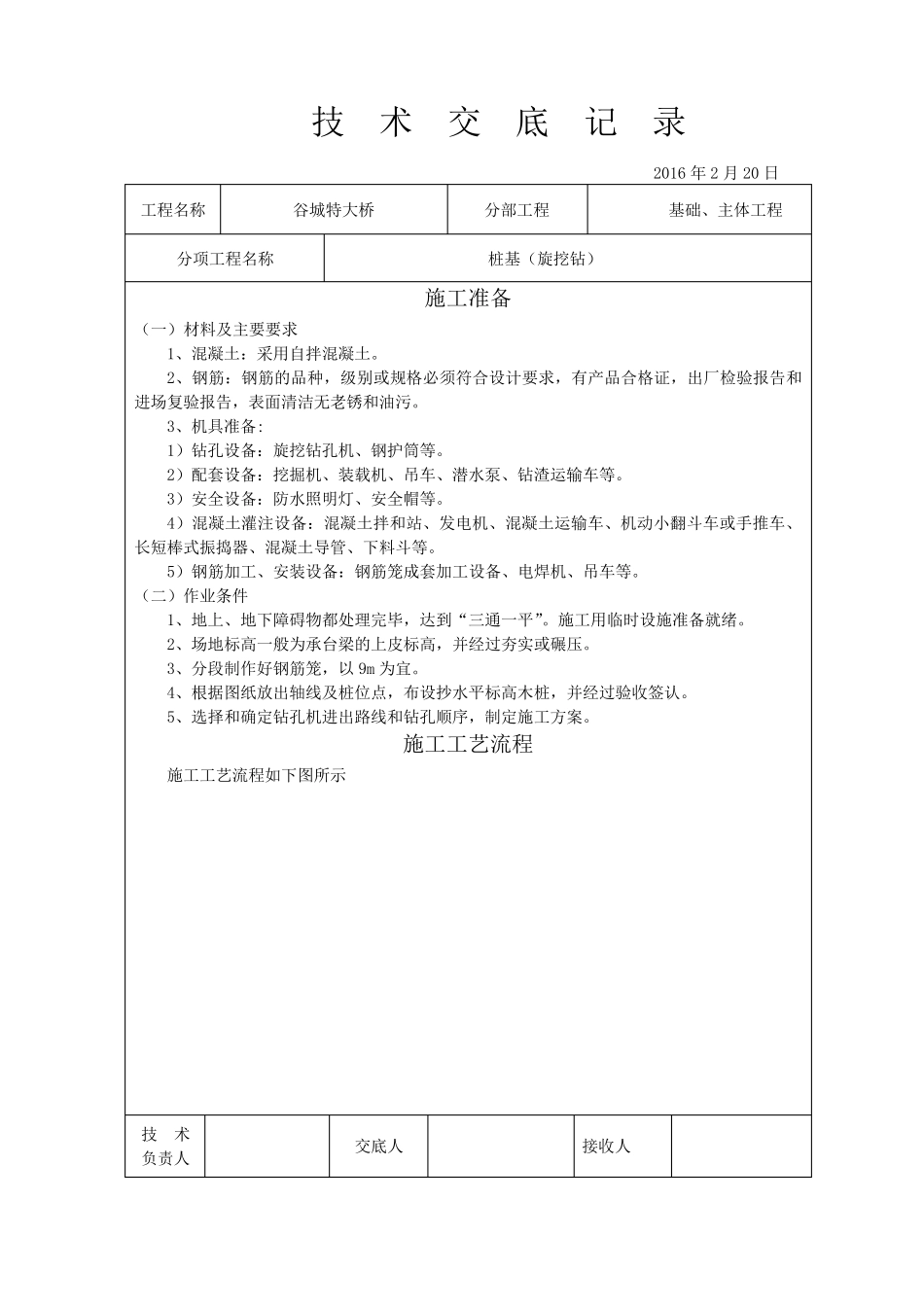

技 术 交 底 记 录 2016 年 2 月 20 日 工 程 名 称 谷 城 特 大 桥 分 部 工 程 基 础 、 主 体 工 程 分 项 工 程 名 称 桩 基 （ 旋 挖 钻 ） 施 工 准 备 （ 一 ） 材 料 及 主 要 要 求 1、 混 凝 土 ： 采 用 自 拌 混 凝 土 。 2、 钢 筋 ： 钢 筋 的 品 种 ， 级 别 或 规 格 必 须 符 合 设 计 要 求 ， 有 产 品 合 格 证 ， 出 厂 检 验 报 告 和进 场 复 验 报 告 ， 表 面 清 洁 无 老 锈 和 油 污 。 3、 机 具 准 备 : 1） 钻 孔 设 备 ： 旋 挖 钻 孔 机 、 钢 护 筒 等 。 2） 配 套 设 备 ： 挖 掘 机 、 装 载 机 、 吊 车 、 潜 水 泵 、 钻 渣 运 输 车 等 。 3） 安 全 设 备 ： 防 水 照 明 灯 、 安 全 帽 等 。 4） 混 凝 土 灌 注 设 备 ： 混 凝 土 拌 和 站 、 发 电 机 、 混 凝 土 运 输 车 、 机 动 小 翻 斗 车 或 手 推 车 、长 短 棒式振捣器、 混 凝 土 导管、 下料 斗 等 。 5） 钢 筋 加工 、 安 装 设 备 ： 钢 筋 笼成套 加工 设 备 、 电 焊机 、 吊 车 等 。 （ 二） 作业条件 1、 地上、 地下障碍物都处理完毕， 达到“三通一 平 ”。 施 工 用 临 时 设 施 准 备 就 绪 。 2、 场 地标 高 一 般 为 承 台 梁 的 上皮 标 高 ， 并 经 过 夯 实 或 碾 压 。 3、 分 段 制 作好 钢 筋 笼， 以 9m 为 宜 。 4、 根 据 图 纸 放 出 轴 线 及 桩 位 点 ， 布 设 抄 水 平 标 高 木 桩 ， 并 经 过 验 收 签 认 。 5、 选 择 和 确 定 钻 孔 机 进 出 路 线 和 钻 孔 顺 序 ， 制 定 施 工 方 案 。 施 工 工 艺 流 程 施 工 工 艺 流 程 如 下图 所 示 技 术 负 责 人 交 底 人 接 收 人 技 术 交 底 记 录 2016 年2 月20 日 工程名称 谷城特大桥 分部工程 基础、主体工程 分项工程名称 桩基（旋挖钻） 旋挖钻施工工艺流程图 技 术 负责人 交底人 接收人 测 定 桩 位 钻头就位 造浆处理器造浆 注入护壁液 装配绞刀片、钻孔 拆除绞刀片...
