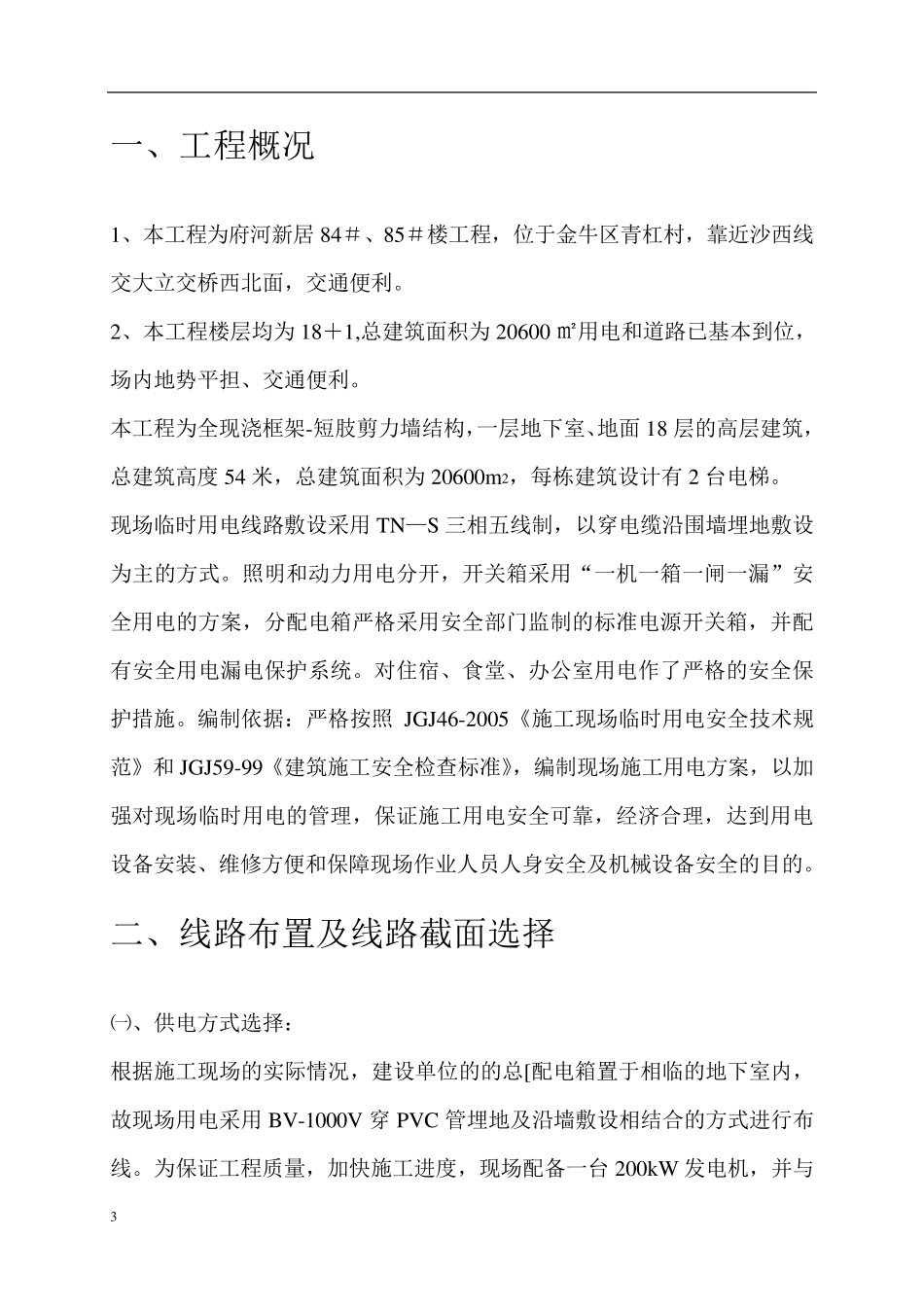

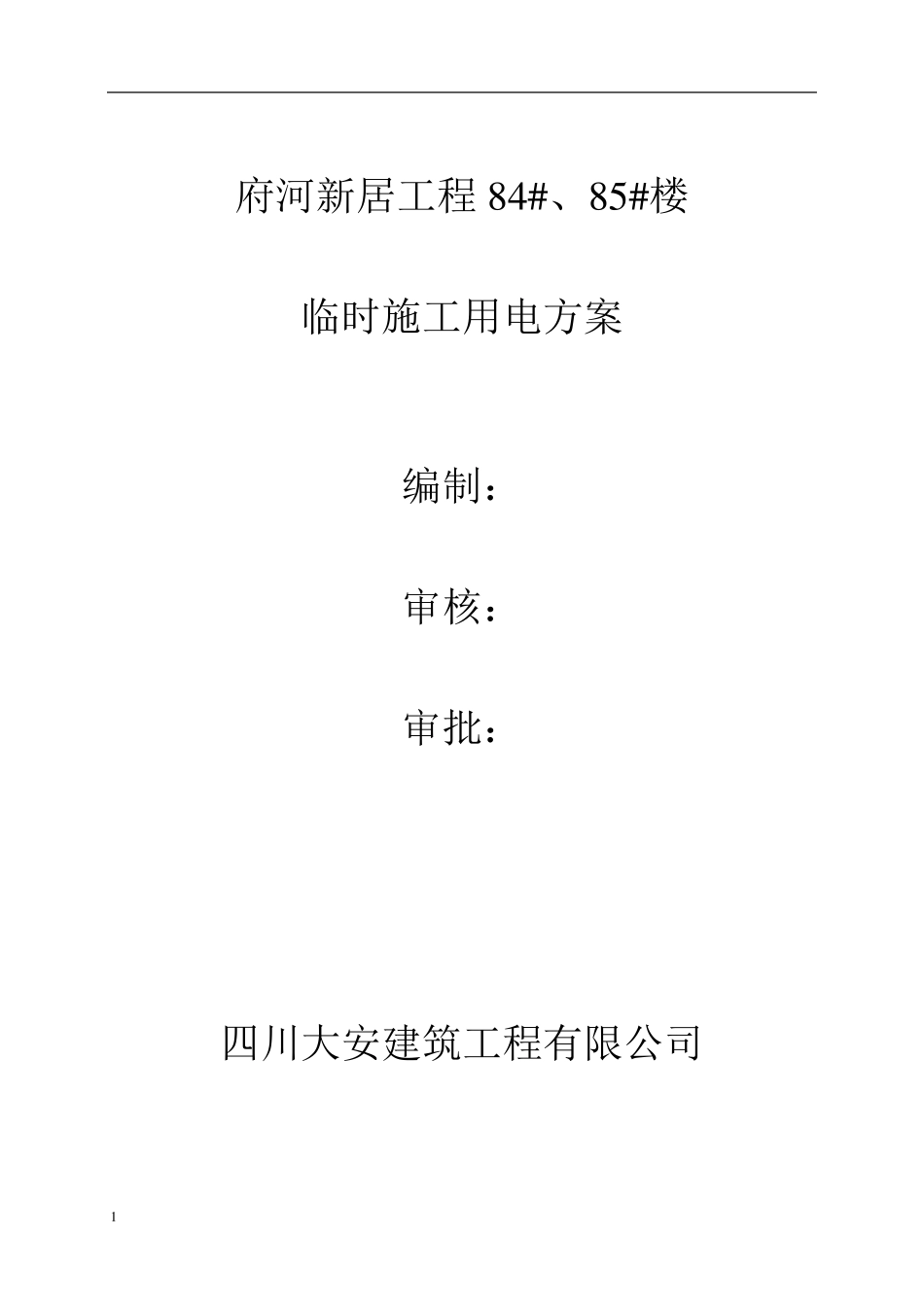

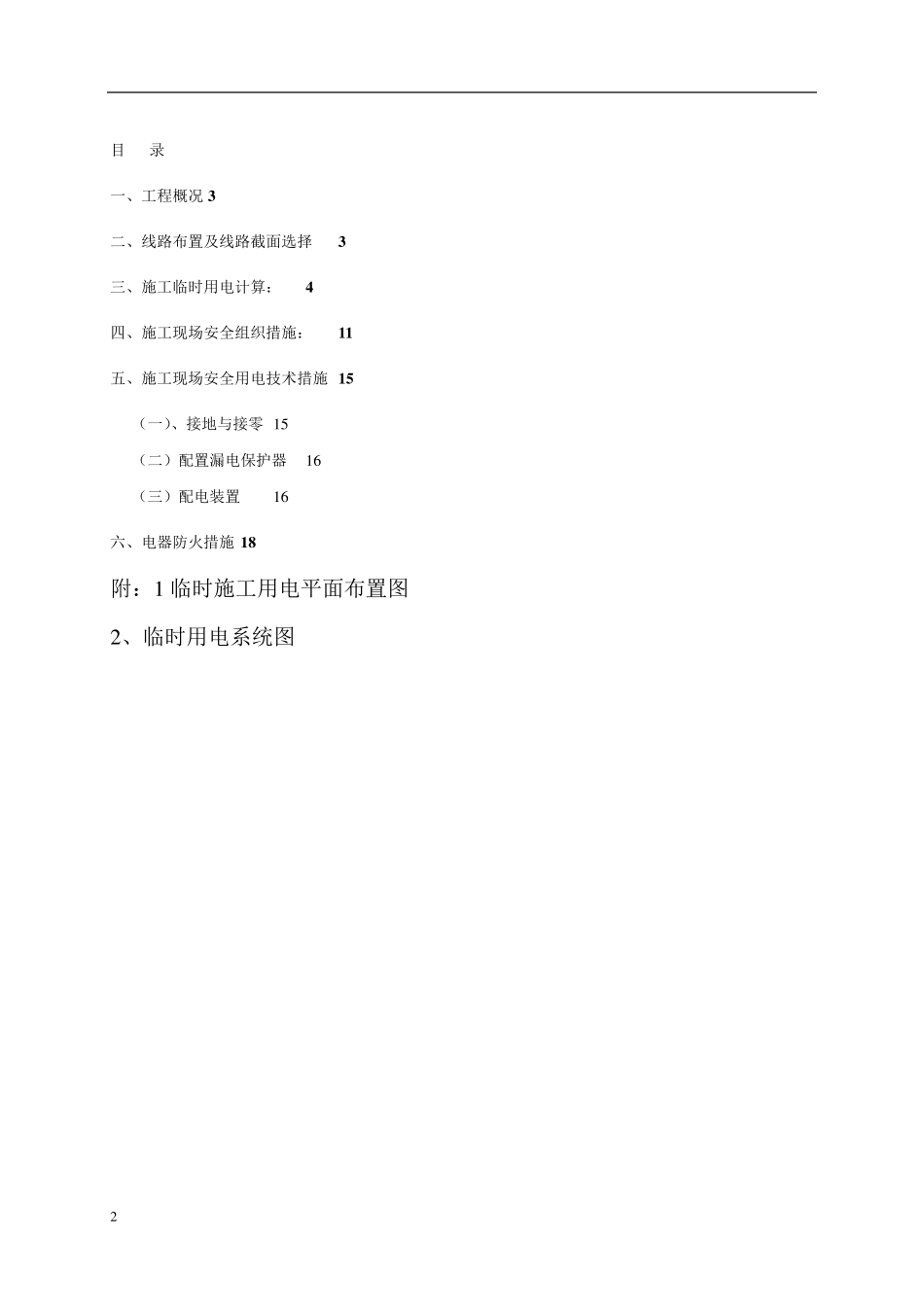

1 府河新居工程8 4 # 、8 5 # 楼 临时施工用电方案 编制： 审核： 审批： 四川大安建筑工程有限公司 2 目 录 一、工程概况 3 二、线路布置及线路截面选择 3 三、施工临时用电计算： 4 四、施工现场安全组织措施： 1 1 五、施工现场安全用电技术措施 1 5 （一）、接地与接零 1 5 （二）配置漏电保护器 1 6 （三）配电装置 1 6 六、电器防火措施 1 8 附：1 临时施工用电平面布置图 2 、临时用电系统图 3 一、工程概况 1、本工程为府河新居84＃、85＃楼工程，位于金牛区青杠村，靠近沙西线交大立交桥西北面，交通便利。 2、本工程楼层均为18＋1,总建筑面积为20600 ㎡用电和道路已基本到位，场内地势平担、交通便利。 本工程为全现浇框架-短肢剪力墙结构，一层地下室、地面18 层的高层建筑，总建筑高度54 米，总建筑面积为20600m 2，每栋建筑设计有2 台电梯。 现场临时用电线路敷设采用TN—S 三相五线制，以穿电缆沿围墙埋地敷设为主的方式。照明和动力用电分开，开关箱采用“一机一箱一闸一漏”安全用电的方案，分配电箱严格采用安全部门监制的标准电源开关箱，并配有安全用电漏电保护系统。对住宿、食堂、办公室用电作了严格的安全保护措施。编制依据：严格按照 JGJ46-2005《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准》，编制现场施工用电方案，以加强对现场临时用电的管理，保证施工用电安全可靠，经济合理，达到用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全的目的。 二、线路布置及线路截面选择 ㈠、供电方式选择： 根据施工现场的实际情况，建设单位的的总[配电箱置于相临的地下室内，故现场用电采用BV-1000V 穿 PVC 管埋地及沿墙敷设相结合的方式进行布线。为保证工程质量，加快施工进度，现场配备一台200kW 发电机，并与 4 市电进行连锁，为停电应急用。 ㈡、主要施工机械： 根据甲方提供的用电量、工程进度用电量最大负荷为主体施工阶段，本施工方案也以主体施工机械为计算依据，主要施工机具有：塔式起重机 1 台；施工电梯 2 部；降水泵；钢筋对焊机一台；竖向电渣压力焊机 2 一台，电焊机一台；钢筋机械一套、砼泵一台。 主要线路分配为：第一回路：塔机，施工电梯、潜水泵；第二回路：主要机械是：钢筋对焊机，钢筋弯钢机、钢筋调直机、钢筋断钢机和钢筋套丝机、钢筋竖焊机；第三回路：砼输送泵、电焊机、木工机械...
