最详细的图说暖通风管施工节点做法

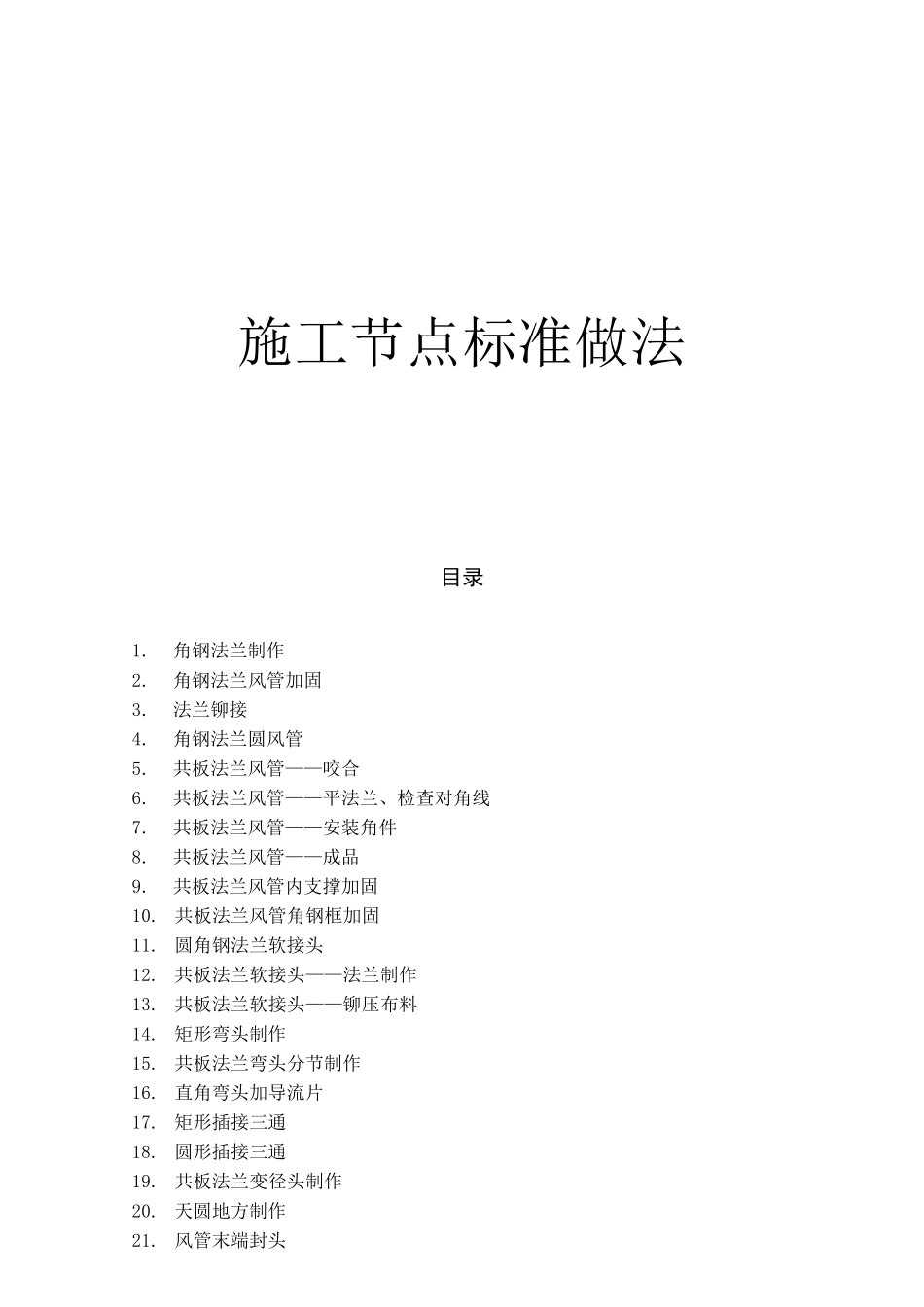

最详细的图说暖通风管施工节点做法_第1页
1/10

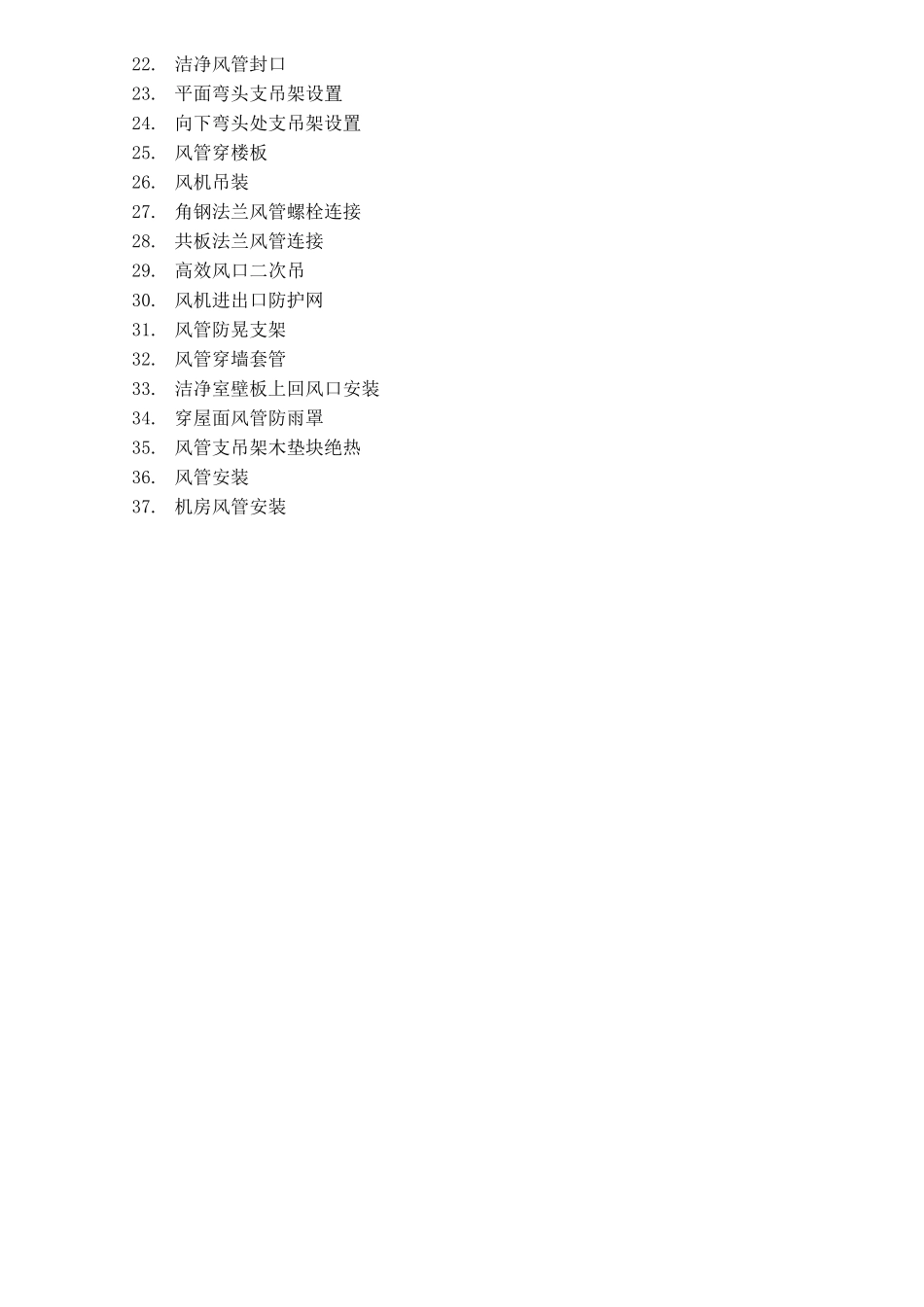

最详细的图说暖通风管施工节点做法_第2页
2/10

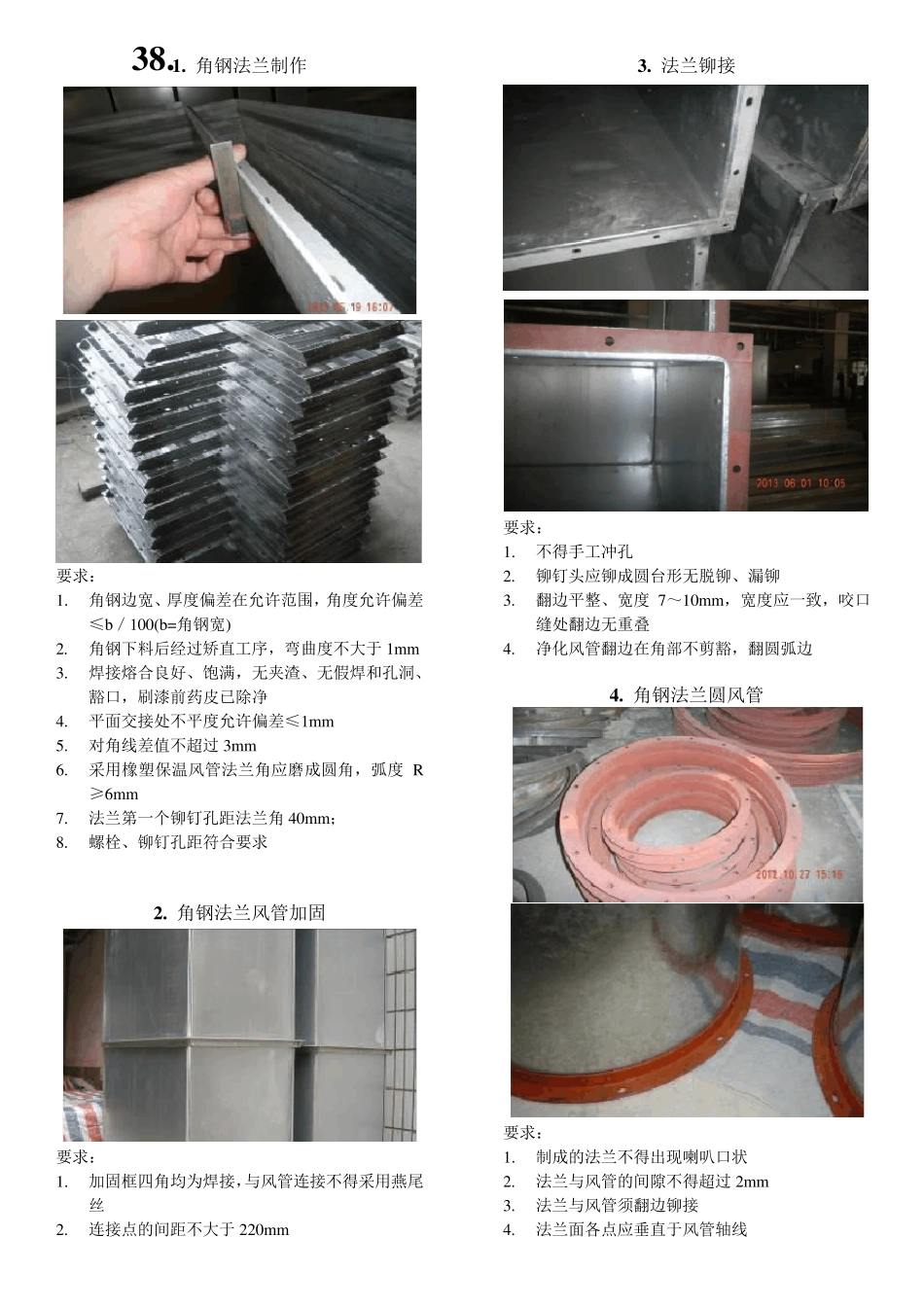

最详细的图说暖通风管施工节点做法_第3页
3/10
施工节点标准做法 目录 1. 角钢法兰制作 2. 角钢法兰风管加固 3. 法兰铆接 4. 角钢法兰圆风管 5. 共板法兰风管——咬合 6. 共板法兰风管——平法兰、检查对角线 7. 共板法兰风管——安装角件 8. 共板法兰风管——成品 9. 共板法兰风管内支撑加固 10. 共板法兰风管角钢框加固 11. 圆角钢法兰软接头 12. 共板法兰软接头——法兰制作 13. 共板法兰软接头——铆压布料 14. 矩形弯头制作 15. 共板法兰弯头分节制作 16. 直角弯头加导流片 17. 矩形插接三通 18. 圆形插接三通 19. 共板法兰变径头制作 20. 天圆地方制作 21. 风管末端封头 22. 洁净风管封口 23. 平面弯头支吊架设置 24. 向下弯头处支吊架设置 25. 风管穿楼板 26. 风机吊装 27. 角钢法兰风管螺栓连接 28. 共板法兰风管连接 29. 高效风口二次吊 30. 风机进出口防护网 31. 风管防晃支架 32. 风管穿墙套管 33. 洁净室壁板上回风口安装 34. 穿屋面风管防雨罩 35. 风管支吊架木垫块绝热 36. 风管安装 37. 机房风管安装 3 8 . 1 . 角钢法兰制作 要求: 1. 角钢边宽、厚度偏差在允许范围,角度允许偏差≤b/100(b=角钢宽) 2. 角钢下料后经过矫直工序,弯曲度不大于 1m m 3. 焊接熔合良好、饱满,无夹渣、无假焊和孔洞、豁口,刷漆前药皮已除净 4. 平面交接处不平度允许偏差≤1m m 5. 对角线差值不超过 3m m 6. 采用橡塑保温风管法兰角应磨成圆角,弧度R≥6m m 7. 法兰第一个铆钉孔距法兰角40m m ; 8. 螺栓、铆钉孔距符合要求 3 . 法兰铆接 要求: 1. 不得手工冲孔 2. 铆钉头应铆成圆台形无脱铆、漏铆 3. 翻边平整、宽度7~10m m ,宽度应一致,咬口缝处翻边无重叠 4. 净化风管翻边在角部不剪豁,翻圆弧边 2 . 角钢法兰风管加固 要求: 1. 加固框四角均为焊接,与风管连接不得采用燕尾丝 2. 连接点的间距不大于 220m m 4 . 角钢法兰圆风管 要求: 1. 制成的法兰不得出现喇叭口状 2. 法兰与风管的间隙不得超过 2m m 3. 法兰与风管须翻边铆接 4. 法兰面各点应垂直于风管轴线 5 . 共板法兰风管——咬合 要求: 1. 两L 型料片咬合时,侧立面要垂直于工作台面 2. 手工咬合要用专用工具---拍板 3. 咬合后紧密平整,不应有皱折,不得有榔头敲击痕迹 6 . 共板法兰风管——平法兰、检查对角线 要求: 1. 法兰面不平时用小榔头找平 2. ...
