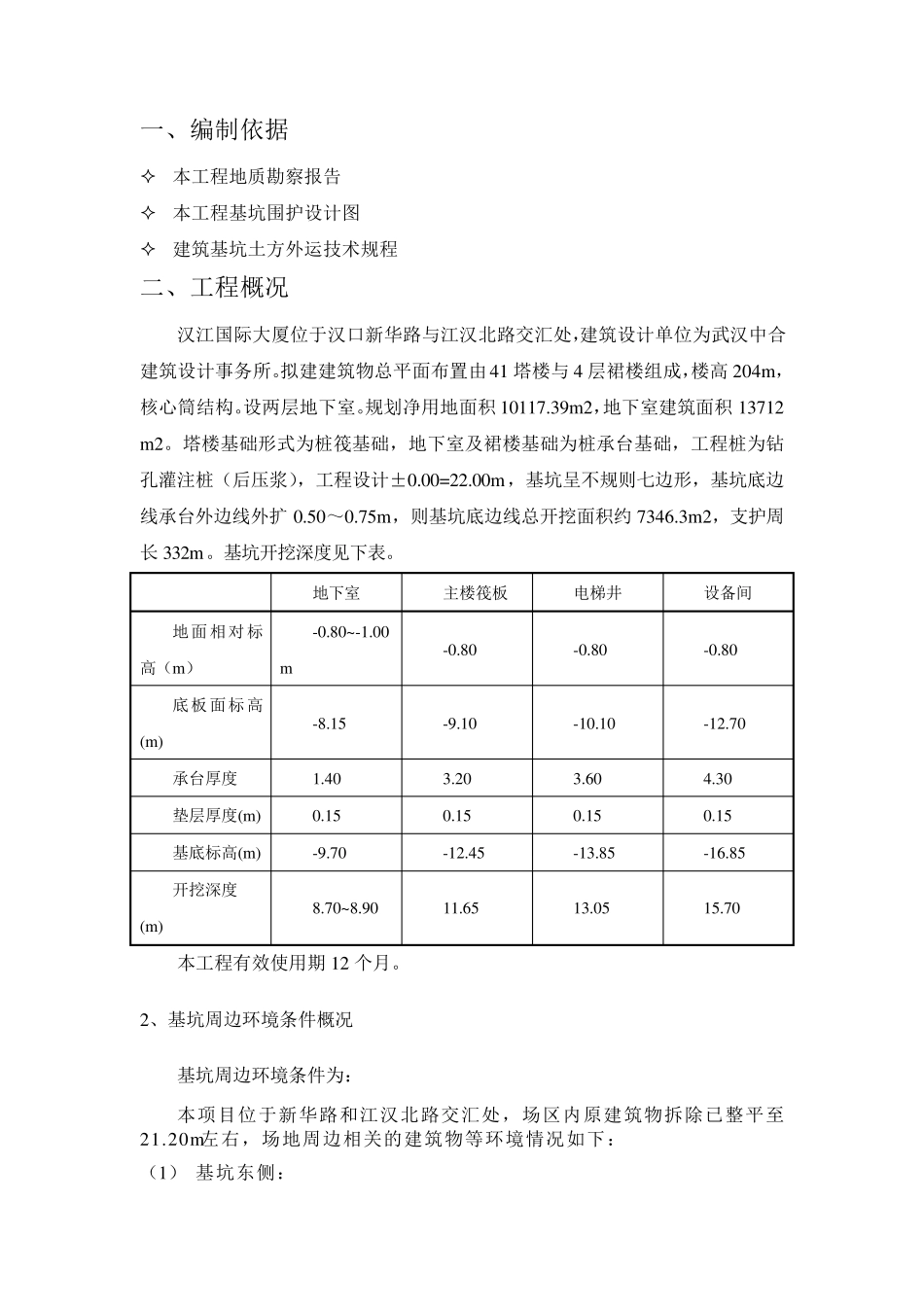

一、编制依据  本工程地质勘察报告  本工程基坑围护设计图  建筑基坑土方外运技术规程 二、工程概况 汉江国际大厦位于汉口新华路与江汉北路交汇处，建筑设计单位为武汉中合建筑设计事务所。拟建建筑物总平面布置由41 塔楼与4 层裙楼组成，楼高204m，核心筒结构。设两层地下室。规划净用地面积10117.39m2，地下室建筑面积13712 m2。塔楼基础形式为桩筏基础，地下室及裙楼基础为桩承台基础，工程桩为钻孔灌注桩（后压浆），工程设计±0.00=22.00m，基坑呈不规则七边形，基坑底边线承台外边线外扩 0.50～0.75m，则基坑底边线总开挖面积约 7346.3m2，支护周长 332m。基坑开挖深度见下表。 地下室 主楼筏板 电梯井 设备间 地面相对标高（m） -0.80~-1.00m -0.80 -0.80 -0.80 底板面标高(m) -8.15 -9.10 -10.10 -12.70 承台厚度 1.40 3.20 3.60 4.30 垫层厚度(m) 0.15 0.15 0.15 0.15 基底标高(m) -9.70 -12.45 -13.85 -16.85 开挖深度 (m) 8.70~8.90 11.65 13.05 15.70 本工程有效使用期12 个月。 2、基坑周边环境条件概况 基坑周边环境条件为： 本项目位于新华路和江汉北路交汇处，场区内原建筑物拆除已整平至21.20m左 右 ，场地周边相关 的 建筑物等 环境情 况如 下： （1） 基坑东 侧 ： 天上人间娱乐场所。1~3 层房屋，天然基础，基坑底边线距现场围墙范围值为3.4～7.1m，距房屋边线20.5m。 （2） 基坑南侧： 云湖格调高层住宅楼，楼高20 层，桩基础，基坑底边线距围墙3.4m，距房屋边线11.9m。 锦江之星，天然基础，楼高2~10m。基坑底边线距围墙拐角4.4m，距2 层楼房屋边线10.1m。 （3） 基坑西侧 新华路与江汉北路交汇处，基坑底边线距围墙边线6.6~13.3m，地下管线沿新华路和江汉北路道路两侧分布场地周围管线，分布情况见下表： 表2 场地周围管线分布情况表 位置 管线类别 规格 与基坑最近距离(m) 江汉北路 和新华路 上水管线 Ф 100 8.8 煤气管 Ф 500 12.9 上水管线 Ф 400 15.7 排水管 Ф 1350 18.3 排水管 Ф 1350 19.3 排水管 Ф 1350 23.6 （4）基坑北侧 登月大厦：桩基础，基坑底边线距围墙5.6～6.5 m，距房屋边线25.4m。 8 层居民住宅楼：碎石桩复合基础，基础埋深2.5m，基坑底边线距围墙6.8m，距房屋边线最近为12.4m。 该工程质量目标为：确保整个工程达到合格等级；“安全生产、文明施工”目标为：按武汉市...
