有机肥生产线使用说明书VIP专享

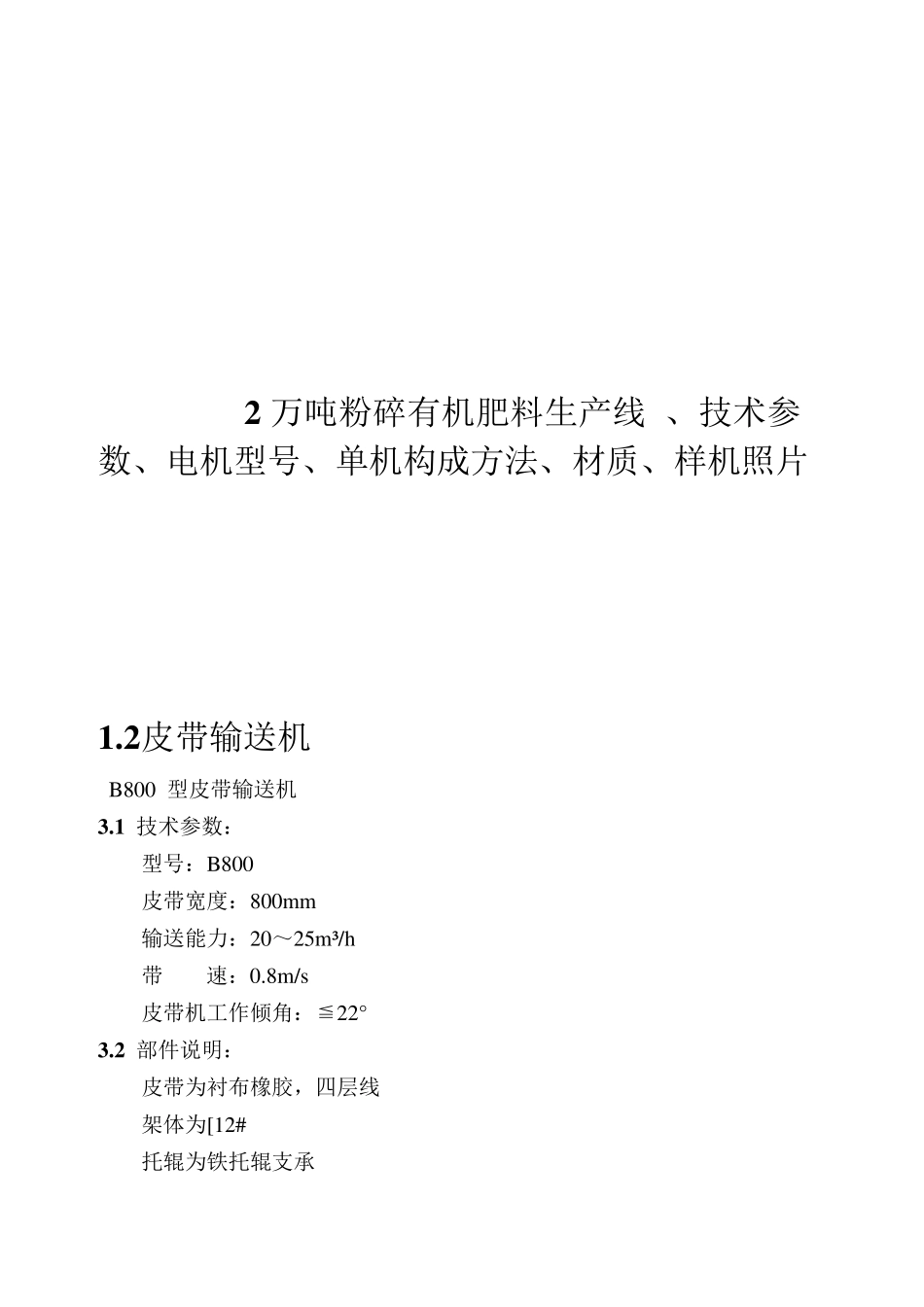

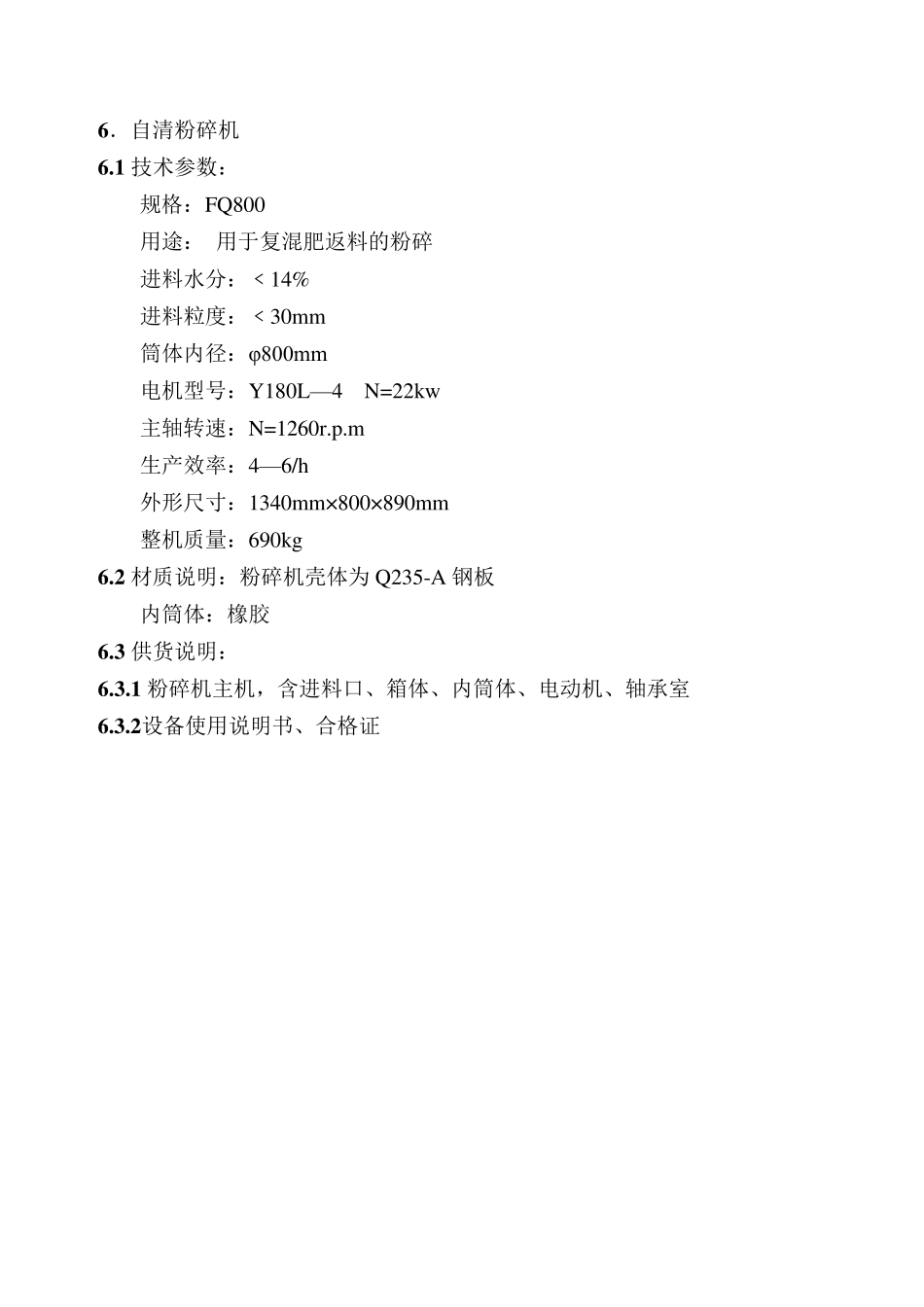

2 万吨粉碎有机肥料生产线 、技术参数、电机型号、单机构成方法、材质、样机照片 1 .2 皮带输送机 B800 型皮带输送机 3 .1 技术参数： 型号：B800 皮带宽度：800mm 输送能力：20～25m³/h 带 速：0.8m/s 皮带机工作倾角：≦22° 3 .2 部件说明： 皮带为衬布橡胶，四层线 架体为[12# 托辊为铁托辊支承 3 .3 传动方式：皮带机采用链条式滚筒传动， 电机功率：3KW 参考附图： 1.主动轮2.皮带3.托辊4.主架体5.托辊支座6.料斗7.从动轮8.拉紧装置A、B为润滑点 输送带参考照片 6 ．自清粉碎机 6 .1 技术参数： 规格：FQ800 用途： 用于复混肥返料的粉碎 进料水分：﹤14% 进料粒度：﹤30mm 筒体内径：φ800mm 电机型号：Y180L— 4 N=22kw 主轴转速：N=1260r.p.m 生产效率：4— 6/h 外形尺寸：1340mm×800×890mm 整机质量：690kg 6 .2 材质说明：粉碎机壳体为Q235-A 钢板 内筒体：橡胶 6 .3 供货说明： 6 .3 .1 粉碎机主机，含进料口、箱体、内筒体、电动机、轴承室 6 .3 .2 设备使用说明书、合格证 参考附图 80粉碎机 参考图片 布袋除尘器 1 1 .滚动筛分机 1 1 .1 技术参数： 规格：GS1600×6000 筛体直径：φ1600mm 筛体长度：6000mm 筛体结构：组合式 筛体转速；n=14r/min 筛体倾角：2 度 电机型号：Y160M-6 N=7.5kw 减速机型号：ZQ400-40.17-Ⅰ 筛分能力：12~15t/h 外型尺寸：7200×1900×2500 单位：mm 整机质量：3400kg 1 1 .2 材质说明： 传动轴 G45；联轴器 ZG45#；轴承座 HT250；其余部分碳钢材质 1 1 .3 供货范围： 1 1 .3 .1 筛分机主机，包含筛体，料斗，架体、电动机、减速机 1 1 .3 .2 设备使用说明书、合格证。 附图 1.下料斗2.主架体3.传动系统4.筛体A、B、C为润滑点筛分机照片参考 2 万吨造粒有机肥料生产线 、技术参数、电机型号、单机构成方法、材质、样机照片 1 .2 皮带输送机 B800 型皮带输送机 3 .1 技术参数： 型号：B800 皮带宽度：800mm 输送能力：20～25m³/h 带 速：0.8m/s 皮带机工作倾角：≦22° 3 .2 部件说明： 皮带为衬布橡胶，四层线 架体为[12# 托辊为铁托辊支承 立式搅拌机使用说明书 附图： 21345润滑点1.摆线针轮减速机2.支撑筒3.支架4.料盘5.搅拌翼 转筒干燥机 Rotary drum dryer 使用说明书 Instru ction Manu al 山东路达设备制造有限公司 转筒烘干机 ...
