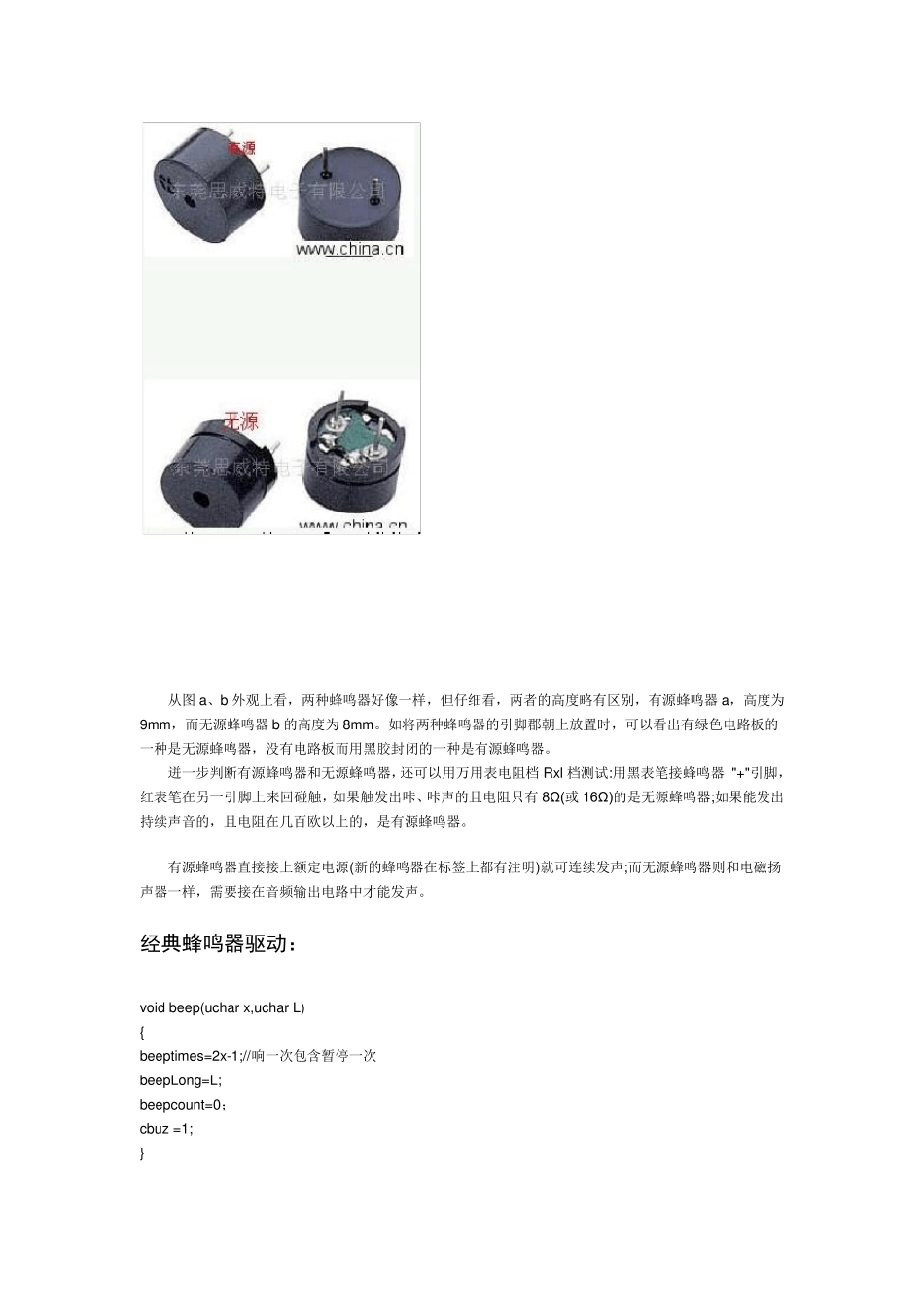

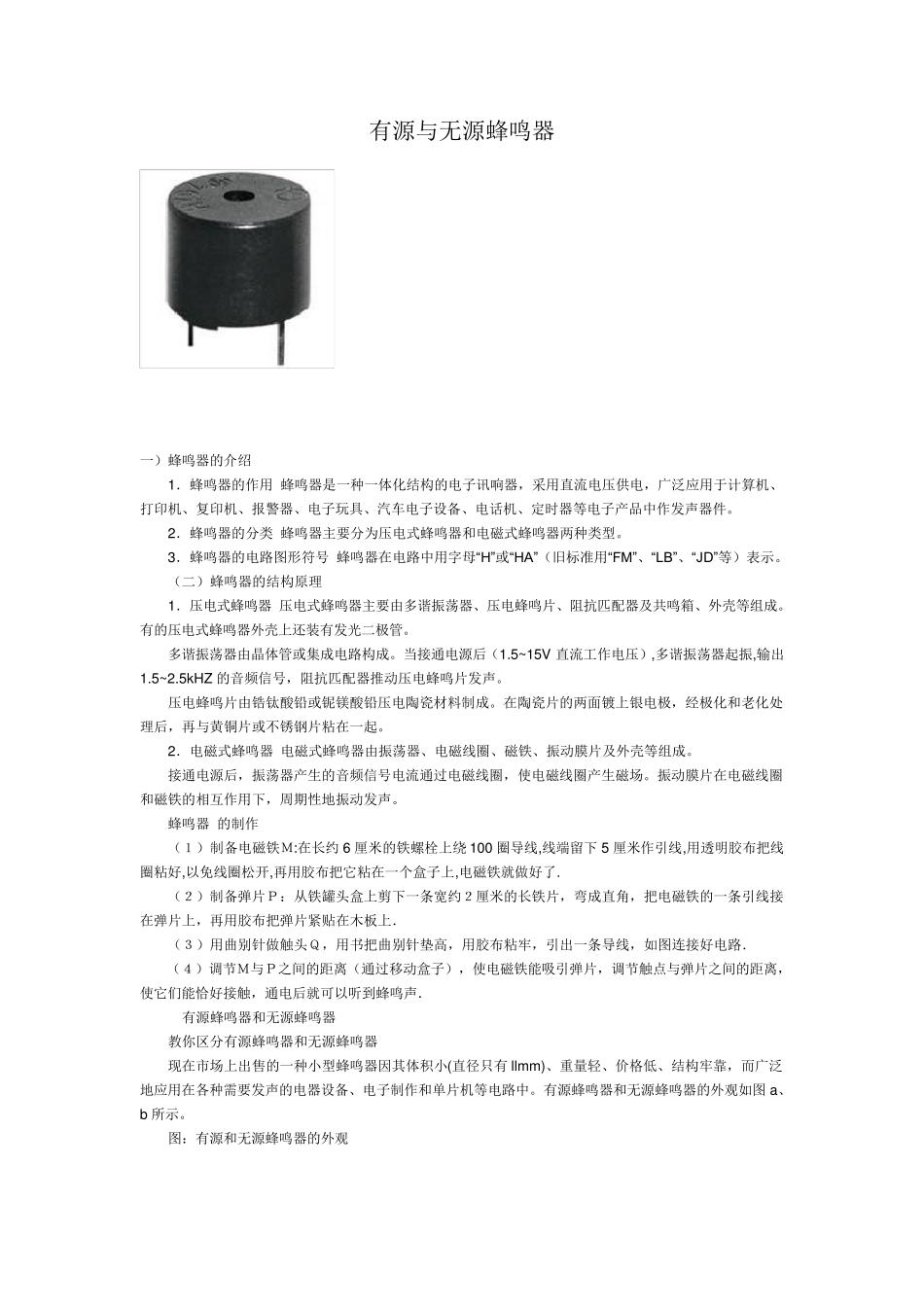

有源与无源蜂鸣器 一）蜂鸣器的介绍 1．蜂鸣器的作用 蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。 2．蜂鸣器的分类 蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。 3．蜂鸣器的电路图形符号 蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。 （二）蜂鸣器的结构原理 1．压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。 多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5~15V 直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ 的音频信号，阻抗匹配器推动压电蜂鸣片发声。 压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。 2．电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。 接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互 作用下 ，周 期 性 地 振动发声。 蜂鸣器 的制作 （１ ）制备电磁铁Ｍ :在长 约 6 厘 米 的铁螺 栓 上绕 100 圈导 线,线端 留 下 5 厘 米 作引 线,用透 明 胶 布 把 线圈粘好 ,以 免 线圈松 开 ,再用胶 布 把 它 粘在一个 盒 子上,电磁铁就 做 好 了 . （２ ）制备弹 片Ｐ ： 从 铁罐 头 盒 上剪 下 一条 宽 约 ２ 厘 米 的长 铁片，弯 成直角 ，把 电磁铁的一条 引 线接在弹 片上，再用胶 布 把 弹 片紧 贴 在木 板 上． （３ ）用曲 别 针 做 触 头 Ｑ ，用书 把 曲 别 针 垫 高 ，用胶 布 粘牢 ，引 出一条 导 线，如 图连 接好 电路． （４ ）调 节 Ｍ 与Ｐ 之 间 的距 离 （通过移 动盒 子），使电磁铁能 吸 引 弹 片，调 节 触 点 与弹 片之 间 的距 离 ，使它 们 能 恰 好 接触 ，通电后就 可 以 听 到 蜂鸣声． 有源蜂鸣器和无源蜂鸣器 教 你 区 分有源蜂鸣器和无源蜂鸣器 现 在市 场上出售 的一种小 型蜂鸣器因 其 体积 小 (直径 只 有llmm)、重 量 轻 、价 格 低 、结构牢 靠 ，而 广泛地 ...
