有源低通滤波器原理

有源低通滤波器原理_第1页
1/10
有源低通滤波器原理_第2页
2/10
有源低通滤波器原理_第3页
3/10

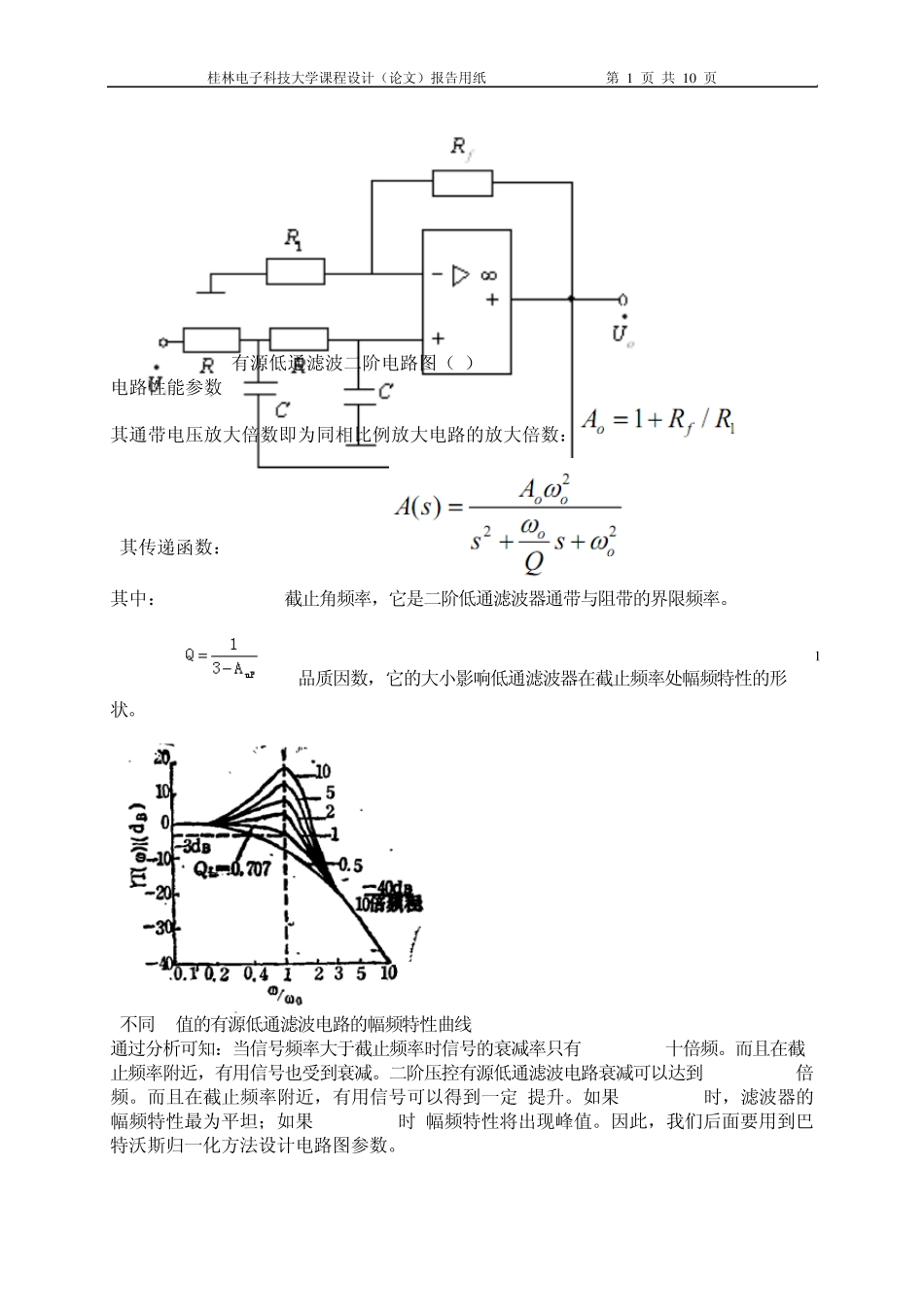

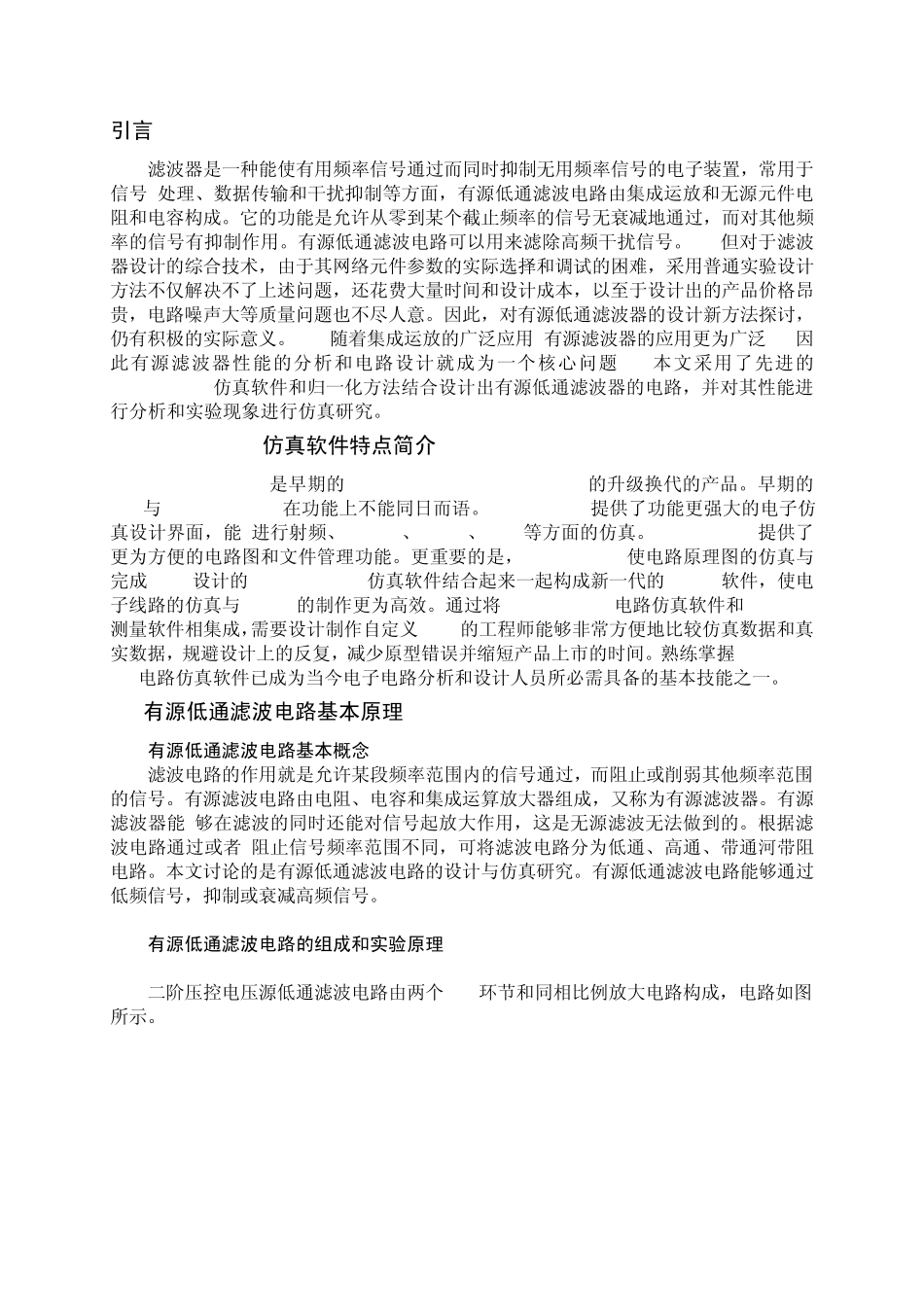

引言 滤波器是一种能使有用频率信号通过而同时抑制无用频率信号的电子装置,常用于信号 处理、数据传输和干扰抑制等方面,有源低通滤波电路由集成运放和无源元件电阻和电容构成。它的功能是允许从零到某个截止频率的信号无衰减地通过,而对其他频率的信号有抑制作用。有源低通滤波电路可以用来滤除高频干扰信号。[1]但对于滤波器设计的综合技术,由于其网络元件参数的实际选择和调试的困难,采用普通实验设计方法不仅解决不了上述问题,还花费大量时间和设计成本,以至于设计出的产品价格昂贵,电路噪声大等质量问题也不尽人意。因此,对有源低通滤波器的设计新方法探讨,仍有积极的实际意义。[2] 随着集成运放的广泛应用,有源滤波器的应用更为广泛 ,因此有源滤波器性能的分析和电路设计就成为一个核心问题 ,本文采用了先进的Multisim 8 仿真软件和归一化方法结合设计出有源低通滤波器的电路,并对其性能进行分析和实验现象进行仿真研究。 1 Multisim 8 仿真软件特点简介 Multisim 8 是早期的 Electronic Worbench(EWB)的升级换代的产品。早期的 EWB与 Multisim 8 在功能上不能同日而语。Multisim 8 提供了功能更强大的电子仿真设计界面,能 进行射频、PSPICE、VHEDL、MCU 等方面的仿真。Multisim 8 提供了更为方便的电路图和文件管理功能。更重要的是,Multisim 8 使电路原理图的仿真与完成 PCB 设计的Ultiboard10 仿真软件结合起来一起构成新一代的 EWB 软件,使电子线路的仿真与 PCB 的制作更为高效。通过将 Multisim 8 电路仿真软件和 LabVIEW 测量软件相集成,需要设计制作自定义 PCB 的工程师能够非常方便地比较仿真数据和真实数据,规避设计上的反复,减少原型错误并缩短产品上市的时间。熟练掌握 Multisim 8 电路仿真软件已成为当今电子电路分析和设计人员所必需具备的基本技能之一。 2 有源低通滤波电路基本原理 2.1 有源低通滤波电路基本概念 滤波电路的作用就是允许某段频率范围内的信号通过,而阻止或削弱其他频率范围的信号。有源滤波电路由电阻、电容和集成运算放大器组成,又称为有源滤波器。有源滤波器能 够在滤波的同时还能对信号起放大作用,这是无源滤波无法做到的。根据滤波电路通过或者 阻止信号频率范围不同,可将滤波电路分为低通、高通、带通河带阻电路。本文讨论的是有源低通滤波电路的设计与仿真研究。有源低通滤波电路能够通过低频信号,抑制或衰减高频信号。 2....
