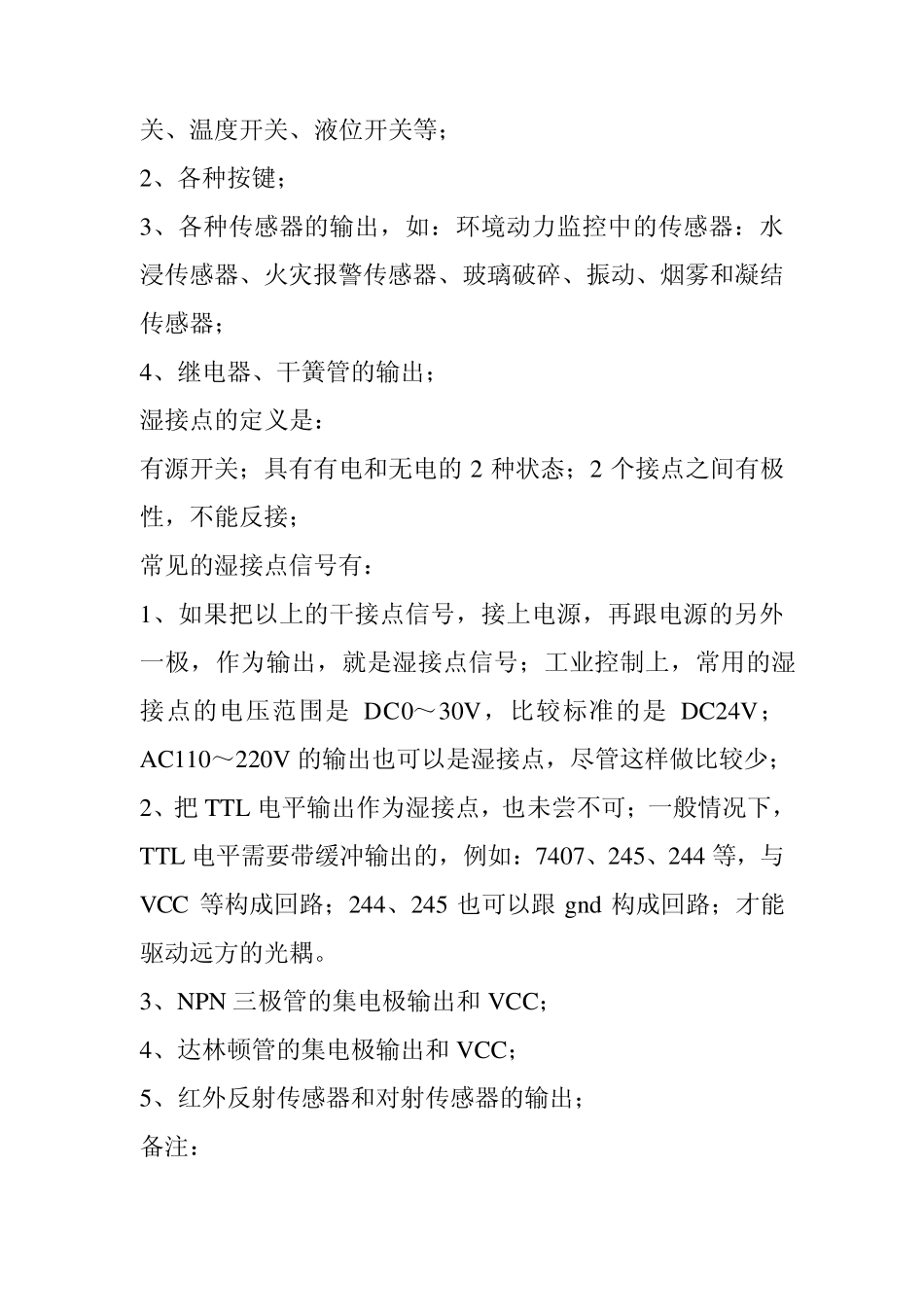

有源和无源:有源,无源: 是对 AI 来说的 如果现场仪表需要 DCS 卡件向它提供 24V 电源,那么此仪表对 DCS 来说是无源信号,反之,如果现场仪表其他地方已经向它提供了 24V 电源,不需要 DCS 卡件提供,此现场仪表就称为有源信号。有源,无源信号接线不同,例如 在HONEYWELL 的 TPS 中,AI 卡 1 2 接无源信号,2 3 接有源信号,即不需要向外供电。CS3000 中则需要进行跳线设置。 干接点和湿接点:是对开关量说的 干接点好像是俗称,但是实际上,在工业控制领域中,已经是一个标准的名词了。 继电器的干触点,表示触点回路的供电由外部电路供应,继电器仅仅提供一个“结点(接点)”接通一下电路而已,“其他一概不管”; 而湿触点则与干触点相对应:除了提供接通回路的触点之外,还提供触点回路上所需要的电流。 干接点的定义: 无源开关;具有闭合和断开的 2 种状态;2 个接点之间没有极性,可以互换; 常见的干接点信号有: 1、各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等; 2、各种按键; 3、各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器; 4、继电器、干簧管的输出; 湿接点的定义是: 有源开关;具有有电和无电的 2 种状态;2 个接点之间有极性,不能反接; 常见的湿接点信号有: 1、如果把以上的干接点信号,接上电源,再跟电源的另外一极,作为输出,就是湿接点信号;工业控制上,常用的湿接点的电压范围是 DC0~30V,比较标准的是 DC24V;AC110~220V 的输出也可以是湿接点,尽管这样做比较少; 2、把 TTL 电平输出作为湿接点,也未尝不可;一般情况下,TTL 电平需要带缓冲输出的,例如:7407、245、244 等,与VCC 等构成回路;244、245 也可以跟 gnd构成回路;才能驱动远方的光耦。 3、NPN 三极管的集电极输出和 VCC; 4、达林顿管的集电极输出和 VCC; 5、红外反射传感器和对射传感器的输出; 备注: HONEYWELL TPS 系统 : DO 的FTA 只有有源的输出24V;模拟信号是有两种,FTA上有三个端子(1,2,3)其中接1,2 是有源的,接2,3 是无源的,无源的是通过安全珊供电的< 无源信号就是输出端不提供电源,电源在接收端提供。 有源信号与无源信号/两线制与非两限制 认识 我们有的用户经常分不清有源信号,无源信号;以及两线制、三线制、四...
