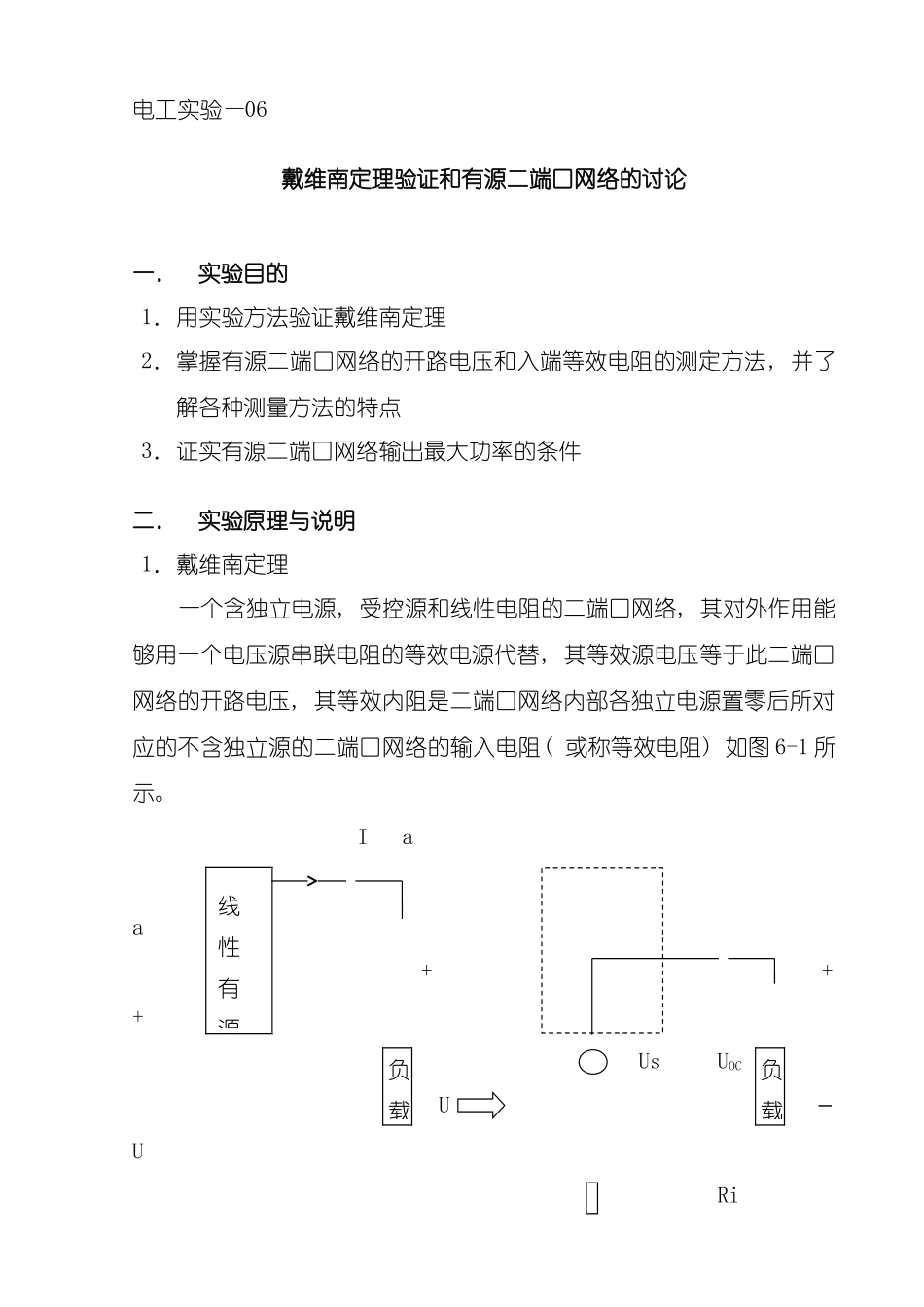

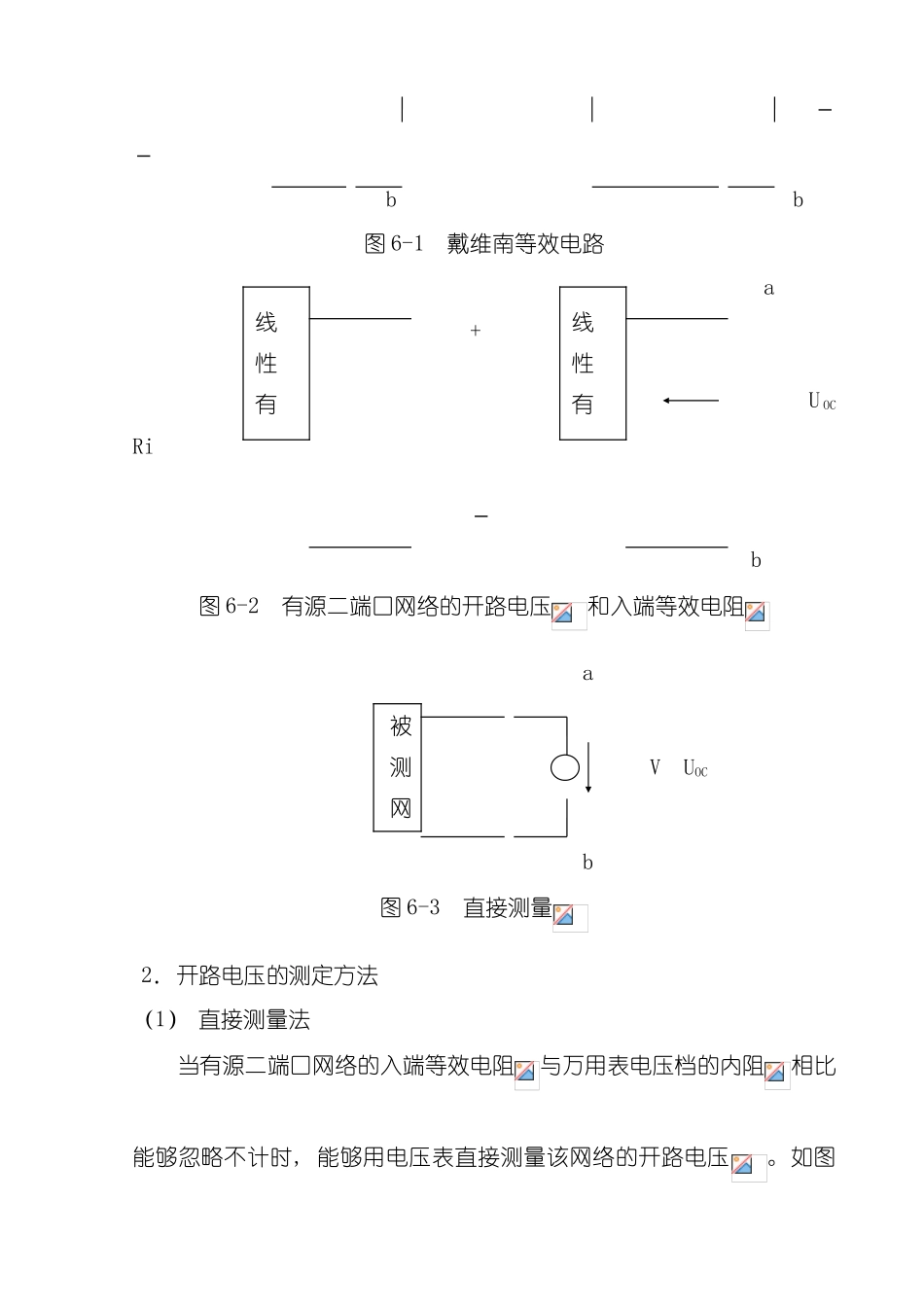

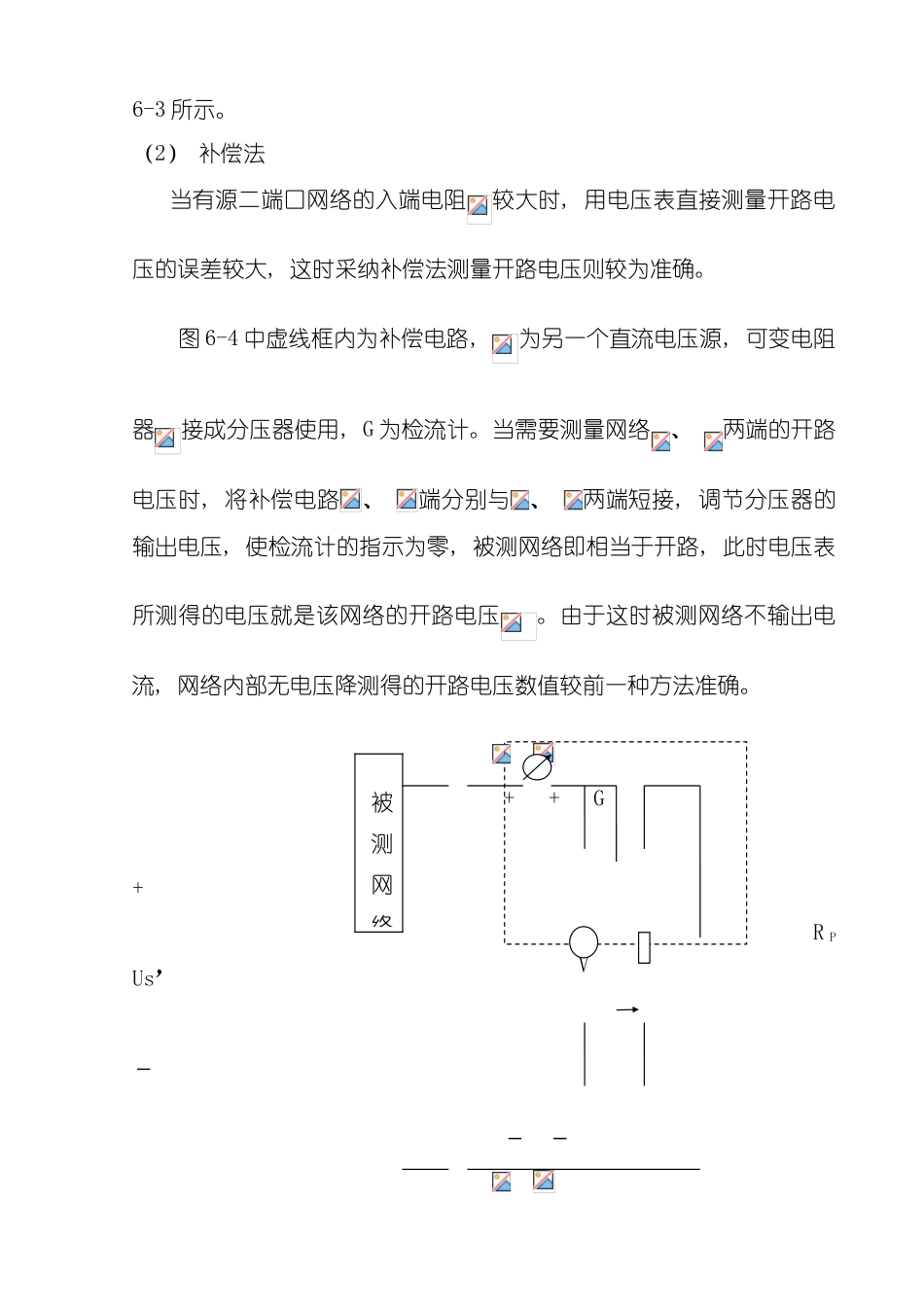

电工实验—06戴维南定理验证和有源二端口网络的讨论一．实验目的1．用实验方法验证戴维南定理2．掌握有源二端口网络的开路电压和入端等效电阻的测定方法, 并了解各种测量方法的特点3．证实有源二端口网络输出最大功率的条件二．实验原理与说明1．戴维南定理 一个含独立电源, 受控源和线性电阻的二端口网络, 其对外作用能够用一个电压源串联电阻的等效电源代替, 其等效源电压等于此二端口网络的开路电压, 其等效内阻是二端口网络内部各独立电源置零后所对应的不含独立源的二端口网络的输入电阻( 或称等效电阻) 如图 6-1 所示。 I a a + + + Us UOC U － U Ri线性有源负载负载 － － b b图 6-1 戴维南等效电路 a + U OC Ri － b图 6-2 有源二端口网络的开路电压和入端等效电阻 a V UOC b图 6-3 直接测量2．开路电压的测定方法（1） 直接测量法 当有源二端口网络的入端等效电阻与万用表电压档的内阻相比能够忽略不计时, 能够用电压表直接测量该网络的开路电压。如图线性有源线性有源被测网络6-3 所示。（2） 补偿法当有源二端口网络的入端电阻较大时, 用电压表直接测量开路电压的误差较大, 这时采纳补偿法测量开路电压则较为准确。 图 6-4 中虚线框内为补偿电路, 为另一个直流电压源, 可变电阻器接成分压器使用, G 为检流计。当需要测量网络、 两端的开路电压时, 将补偿电路、 端分别与、 两端短接, 调节分压器的输出电压, 使检流计的指示为零, 被测网络即相当于开路, 此时电压表所测得的电压就是该网络的开路电压。由于这时被测网络不输出电流, 网络内部无电压降测得的开路电压数值较前一种方法准确。 + + G + R P Us’ － － － 被测网络V 图 6-4 补偿法测量开路电压3． 入端等效电阻的测定方法（1） 外加电源法 将有源二端口网络内部的独立电压源 Us 处短接, 独立电流源 Is 处开路, 被测网络成为无独立源的二端口网络, 然后在端口上加一给定的电源电压, 测量流入网络的电流 I, 如图 6-5 所示。入端等效电阻: 若被测网络内部去掉独立源后, 仅由电阻元件组成, 可直接用万用表的电阻档去测出入端效等电阻。实际上网络内部的独立电源都具有一定的内阻, 它并能与电源本身分开。在去掉独立电源的同时, 其内阻也被去掉, 这将影响测量的准确性, 因此这种测量方法仅适用于独立电压源内阻很小和独立电流源内阻很大的情况。 a I a + ISC － b...
