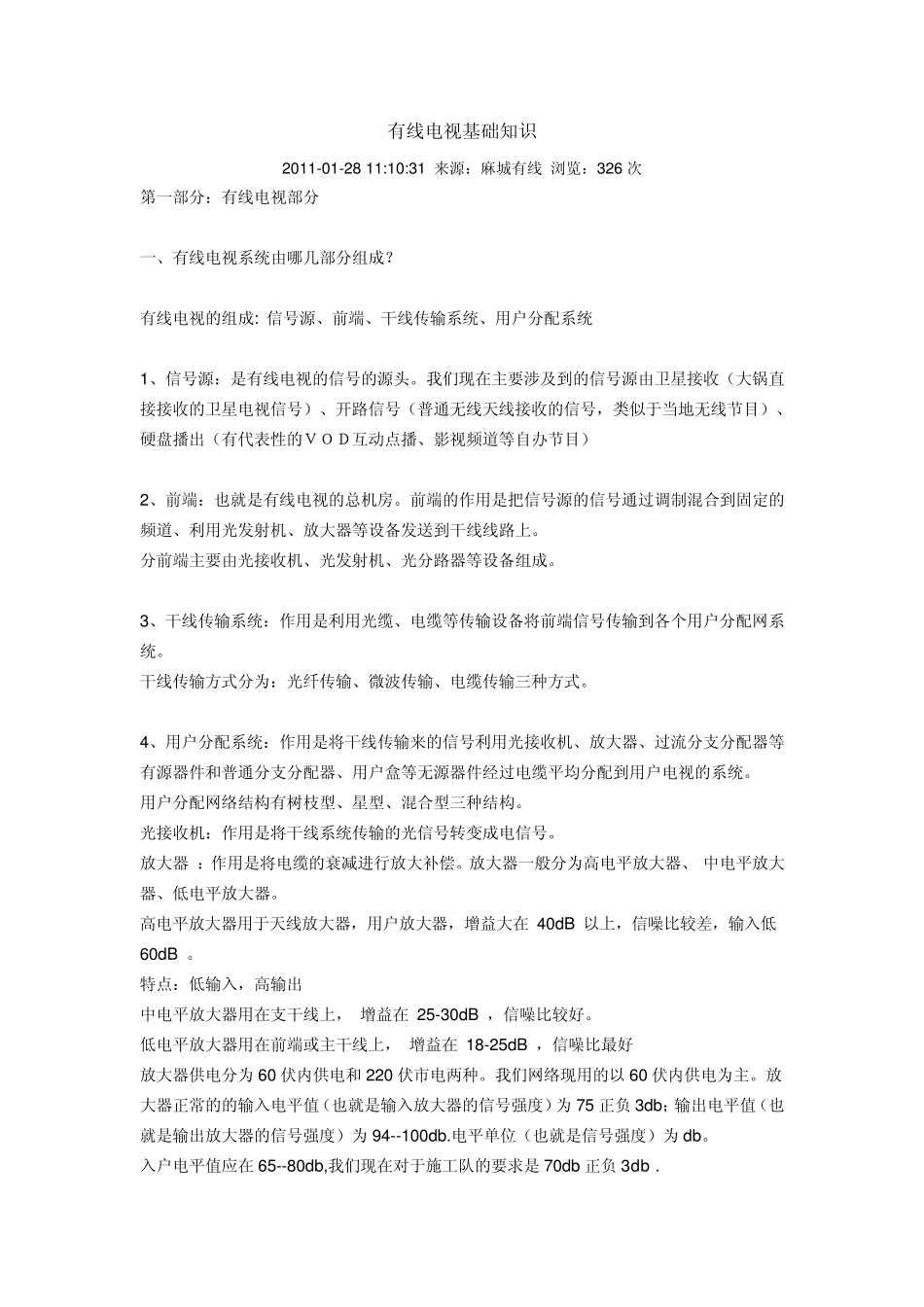

有线电视基础知识 2011-01-28 11:10:31 来源：麻城有线 浏览：326 次 第一部分：有线电视部分 一、有线电视系统由哪几部分组成？ 有线电视的组成: 信号源、前端、干线传输系统、用户分配系统 1、信号源：是有线电视的信号的源头。我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目） 2、前端：也就是有线电视的总机房。前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。 分前端主要由光接收机、光发射机、光分路器等设备组成。 3、干线传输系统：作用是利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。 干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。 4、用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。 用户分配网络结构有树枝型、星型、混合型三种结构。 光接收机：作用是将干线系统传输的光信号转变成电信号。 放大器 ：作用是将电缆的衰减进行放大补偿。放大器一般分为高电平放大器、 中电平放大器、低电平放大器。 高电平放大器用于天线放大器，用户放大器，增益大在 40dB 以上，信噪比较差，输入低 60dB 。 特点：低输入，高输出 中电平放大器用在支干线上， 增益在 25-30dB ，信噪比较好。 低电平放大器用在前端或主干线上， 增益在 18-25dB ，信噪比最好 放大器供电分为 60 伏内供电和 220 伏市电两种。我们网络现用的以 60 伏内供电为主。放大器正常的的输入电平值（也就是输入放大器的信号强度）为 75 正负 3db；输出电平值（也就是输出放大器的信号强度）为 94--100db.电平单位（也就是信号强度）为 db。 入户电平值应在 65--80db,我们现在对于施工队的要求是 70db正负 3db . 电 缆 ：我们系统现在所用的电缆有-9、-7、-5 三种。 （1）-9 电缆主要运用于放大器之间传输。 （2）-7 电缆主要运用于放大器到用户分配端之间。 （3）-5 电缆主要运用于分支、分配器到用户电视之间。系统内电缆的阻抗值为 75（欧姆）。 二、有线电视系统的分类 干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统 有线系统频率...
