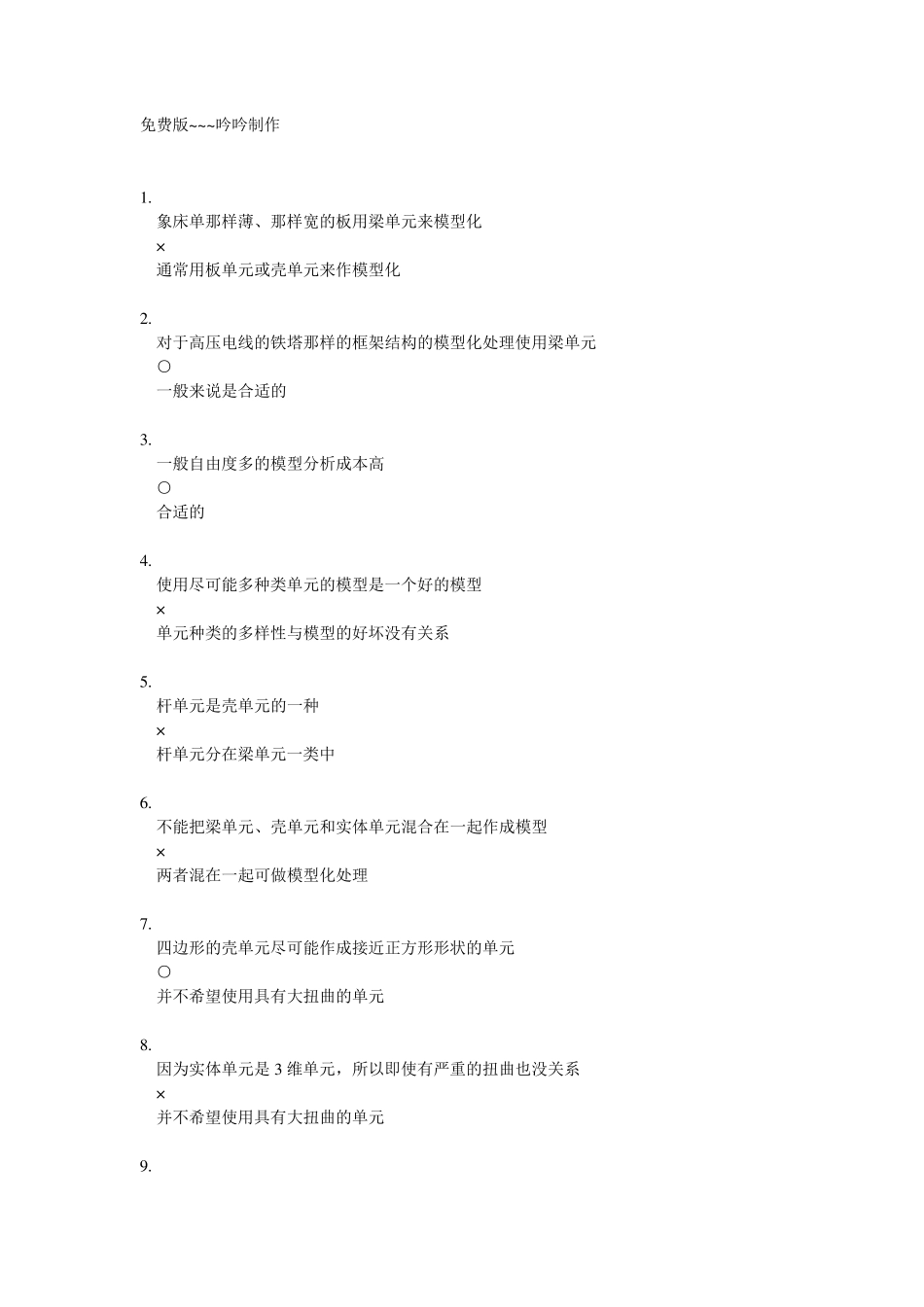

免费版~~~吟吟制作 1. 象床单那样薄、那样宽的板用梁单元来模型化 × 通常用板单元或壳单元来作模型化 2. 对于高压电线的铁塔那样的框架结构的模型化处理使用梁单元 ○ 一般来说是合适的 3. 一般自由度多的模型分析成本高 ○ 合适的 4. 使用尽可能多种类单元的模型是一个好的模型 × 单元种类的多样性与模型的好坏没有关系 5. 杆单元是壳单元的一种 × 杆单元分在梁单元一类中 6. 不能把梁单元、壳单元和实体单元混合在一起作成模型 × 两者混在一起可做模型化处理 7. 四边形的壳单元尽可能作成接近正方形形状的单元 ○ 并不希望使用具有大扭曲的单元 8. 因为实体单元是 3 维单元,所以即使有严重的扭曲也没关系 × 并不希望使用具有大扭曲的单元 9. 将作用有垂直载荷的悬臂梁用多个杆单元作成 × 杆单元因为不传递弯曲不适用于弯曲分析 10. 将作用有垂直载荷的两端自由支持的梁用杆单元来模型化 × 杆单元因为不传递弯曲不适用于弯曲分析 11. 三角形单元和四边形单元不能混在一起使用 × 两者混在一起可做模型化处理 12. 平面应变单元也好,平面应力单元也好,如果以单位厚来作模型化处理的话会得到一样的答案 × 两者特性不同。参照单元说明 13. 同样形状的话,使用三角形单元和使用四边形单元解是相同的 × 两者特性不同。参照单元说明 14. 边长为10cm 和边长为100cm 的正方形的板,后者的单元数如果是前者的10 倍的话,才行 × 划分的数量不是依形状的大小 15. 为了校核连续的相同管子剖面内的应力状态,要使用平面应力单元 × 这种情况使用平面应变单元 16. 对热应力问题,1 维单元也好2 维单元也好,所求的解都搞不清 × 两者特性不同。参照单元说明 17. 对于热传导分析必须输入线膨胀系数 × 对于热传导分析必需的是热传导率 18. 热应力随结构的约束状态而变化 ○ 合适的 19. FEM 分析变形越大应力就越高 × 正因为是FEM,所以不能这么说 20. 在线性分析中,即使变形变大,如果可以将这部分单元划分得多一些的话,也会保证解的适当正确 × 线性分析是以微小变形的范围内为对象的 21. 为了评价应力集中,在网格划分时应该把整个作成一样的单元尺寸 × 应力集中的地方单元划分要做的细 22. 板厚并不一致的情况下,一定要用到实体单元 × 即使是板单元也可以表现厚度的变化 23. 单元数相同的话,1 阶单元、2 阶单元的解都一样 × 两者...
