望远镜的基本原理

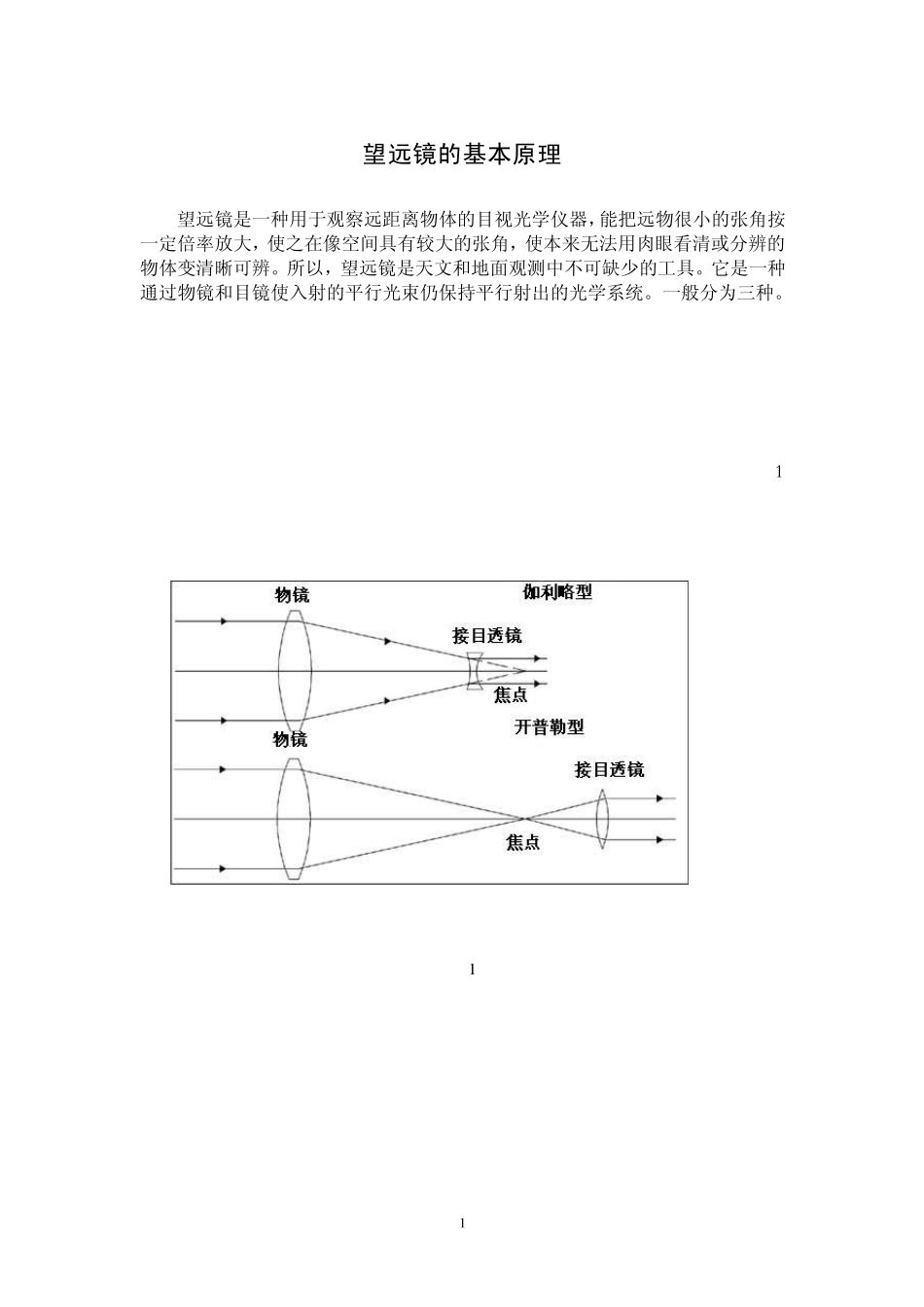

1 望远镜的基本原理 望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。所以，望远镜是天文和地面观测中不可缺少的工具。它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。一般分为三种。 一、折射望远镜 折射望远镜是用透镜作物镜的望远镜。分为两种类型：由凹透镜作目镜的称伽利略望远镜；由凸透镜作目镜的称开普勒望远镜。两种望远镜的成像原理如图 1所示。 图 1 伽利略望远镜是物镜是凸透镜而目镜是凹透镜的望远镜。光线经过物镜折射所成的实像在目镜的后方（靠近人目的后方）焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。其优点是镜筒短而能成正像，但它的视野比较小。把两个放大倍 2 数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为“观剧镜”；因携带方便，常用以观看表演等。伽利略发明的望远镜在人类认识自然的历史中占有重要地位。其优点是结构简单，能直接成正像。 开普勒望远镜由两个凸透镜构成。由于两者之间有一个实像，可方便的安装分划板，并且各种性能优良，所以目前军用望远镜，小型天文望远镜等专业级的望远镜都采用此种结构。但这种结构成像是倒立的，所以要在中间增加正像系统。 正像系统分为两类：棱镜正像系统和透镜正像系统。我们常见的前宽后窄的典型双筒望远镜既采用了双直角棱镜正像系统。这种系统的优点是在正像的同时将光轴两次折叠，从而大大减小了望远镜的体积和重量。透镜正像系统采用一组复杂的透镜来将像倒转，成本较高。 因单透镜物镜色差和球差都相当严重，现代的折射望远镜常用两块或两块以上的透镜组作物镜。其中以双透镜物镜应用最普遍。它由相距很近的一块冕牌玻璃制成的凸透镜和一块火石玻璃制成的凹透镜组成，对两个特定的波长完全消除位置色差，对其余波长的位置色差也可相应减弱，如图2 所示。 图2 3 在满足一定设计条件时，还可消去球差和彗差。由于剩余色差和其他像差的影响，双透镜物镜的相对口径较小，一般为1 /1 5 -1 /2 0 ，很少大于1 /7 ，可用视场也不大。口径小于8 厘米的双透镜物镜可将两块透镜胶合在一起，称双胶合物镜 ， 留有一定间隙未胶合的称双分离物镜 。 为了增大相对口径和视场，可采用多透镜物镜组。对...
