木制别墅结构计算书

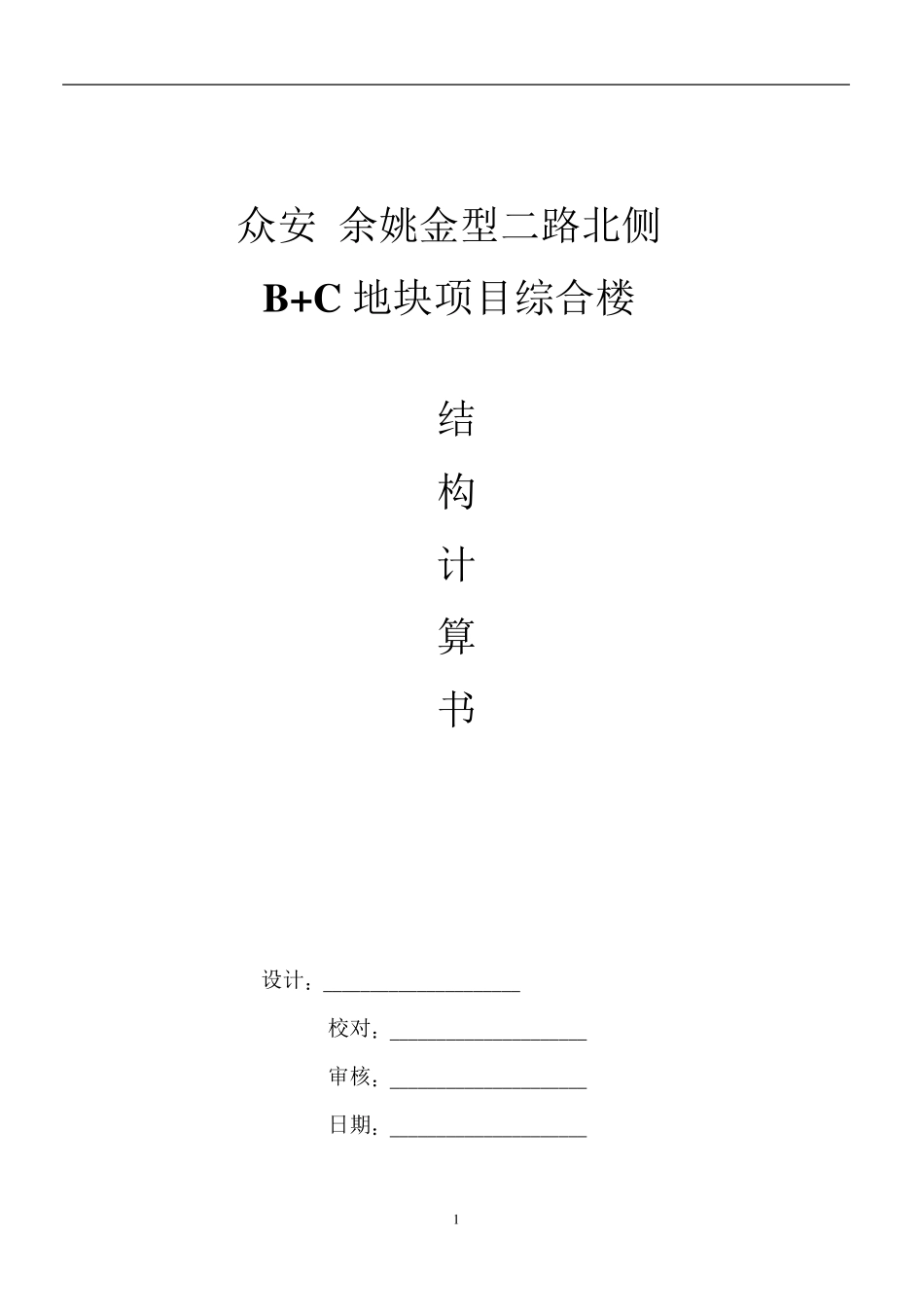

木制别墅结构计算书_第1页
1/49

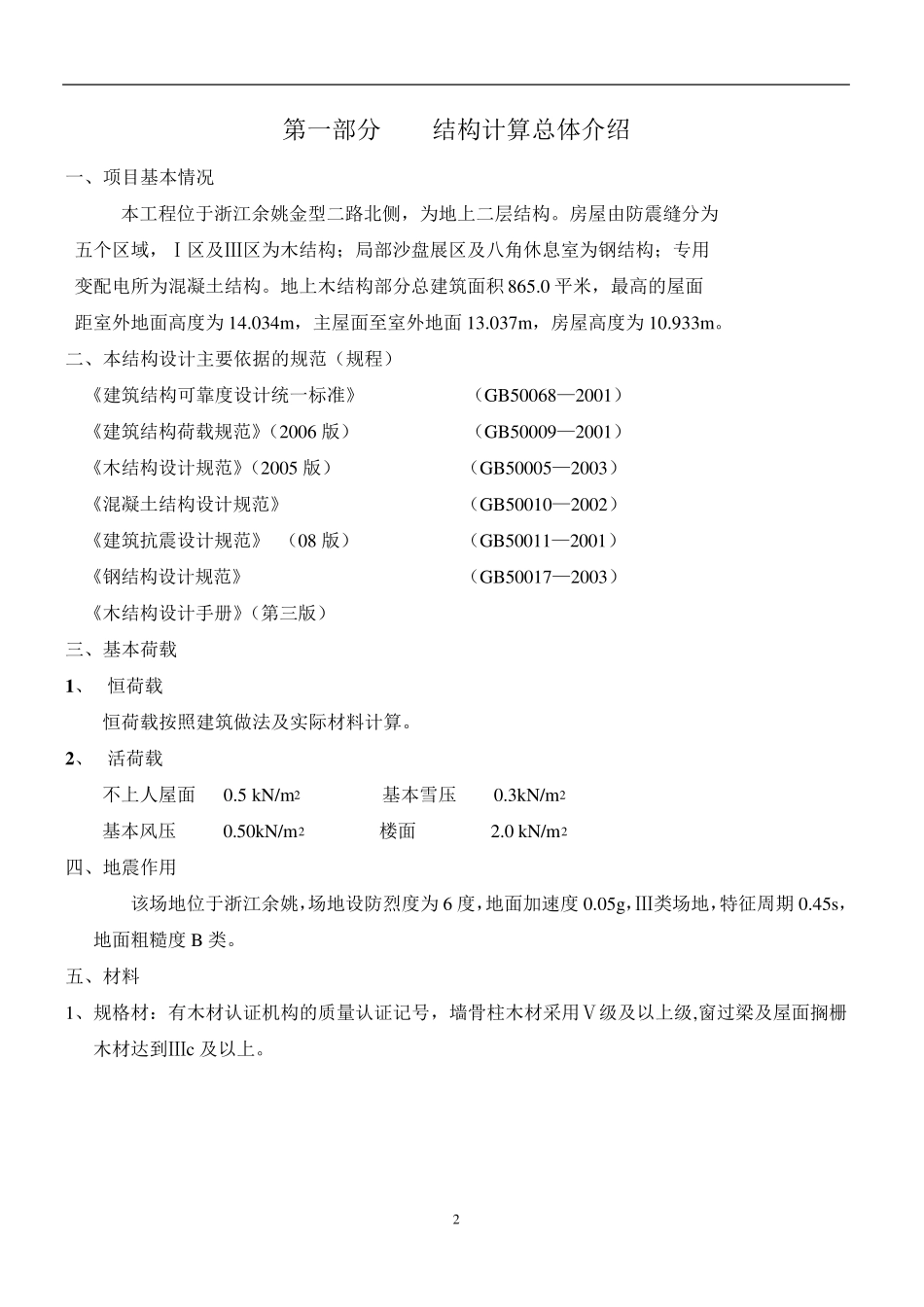

木制别墅结构计算书_第2页
2/49
木制别墅结构计算书_第3页
3/49
1 众安 余姚金型二路北侧 B+C 地块项目综合楼 结 构 计 算 书 设计:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 校对:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 审核:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 日期:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2 第一部分 结构计算总体介绍 一、项目基本情况 本工程位于浙江余姚金型二路北侧,为地上二层结构。房屋由防震缝分为 五个区域,Ⅰ区及Ⅲ区为木结构;局部沙盘展区及八角休息室为钢结构;专用 变配电所为混凝土结构。地上木结构部分总建筑面积865.0 平米,最高的屋面 距室外地面高度为14.034m,主屋面至室外地面13.037m,房屋高度为10.933m。 二、本结构设计主要依据的规范(规程) 《建筑结构可靠度设计统一标准》 (GB50068—2001) 《建筑结构荷载规范》(2006 版) (GB50009—2001) 《木结构设计规范》(2005 版) (GB50005—2003) 《混凝土结构设计规范》 (GB50010—2002) 《建筑抗震设计规范》 (08 版) (GB50011—2001) 《钢结构设计规范》 (GB50017—2003) 《木结构设计手册》(第三版) 三、基本荷载 1 、 恒荷载 恒荷载按照建筑做法及实际材料计算。 2 、 活荷载 不上人屋面 0.5 kN/m2 基本雪压 0.3kN/m2 基本风压 0.50kN/m2 楼面 2.0 kN/m2 四、地震作用 该场地位于浙江余姚,场地设防烈度为6 度,地面加速度0.05g,Ⅲ类场地,特征周期 0.45s,地面粗糙度B 类。 五、材料 1、规格材:有木材认证机构的质量认证记号,墙骨柱木材采用Ⅴ级及以上级,窗过梁及屋面搁栅木材达到Ⅲc 及以上。 3 材料名称 解释 含水率 SPF 进口云杉、松、冷杉结构材统称,强度等级TC11 ≤18 CCA SPF 经防腐处理后的木材,强度等级TC11 ≤18 LVL 胶合高强工程木 ≤18 OSB 木基结构板材 ≤18 2、螺栓:4.8 级/8.8 级普通螺栓;锚栓:材料为 Q235。 3、SPF 材料力学性能:抗弯强度设计值 fm=9.4MPa;顺纹抗压及承压强度设计值为 fc=12MPa;顺纹抗拉强度设计值 ft=4.8MPa;顺纹抗剪强度设计值 fv=1.4MPa;弹性模量 E=9700MPa。 4、LVL 材料力学性能:抗弯强度设计值 fm=36.5MPa;顺纹抗压及承压强度设计值为 fc=33.6MPa;顺纹抗拉强度设计值 ft=4.8MPa;顺纹抗剪强度设计值 fv=3.65MPa;弹性...
