木结构房屋建造过程

木结构房屋建造过程_第1页
1/39
木结构房屋建造过程_第2页
2/39
木结构房屋建造过程_第3页
3/39

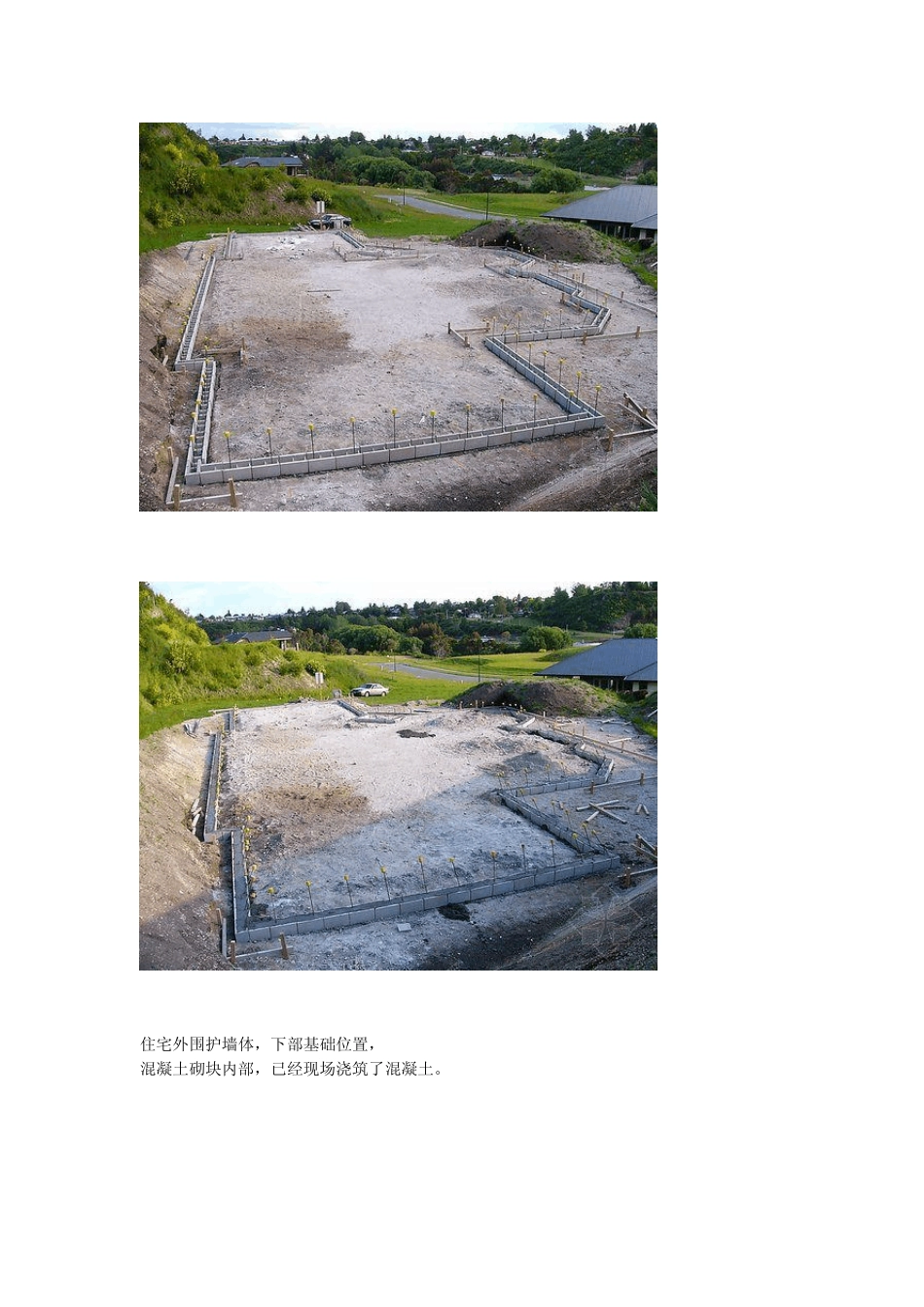

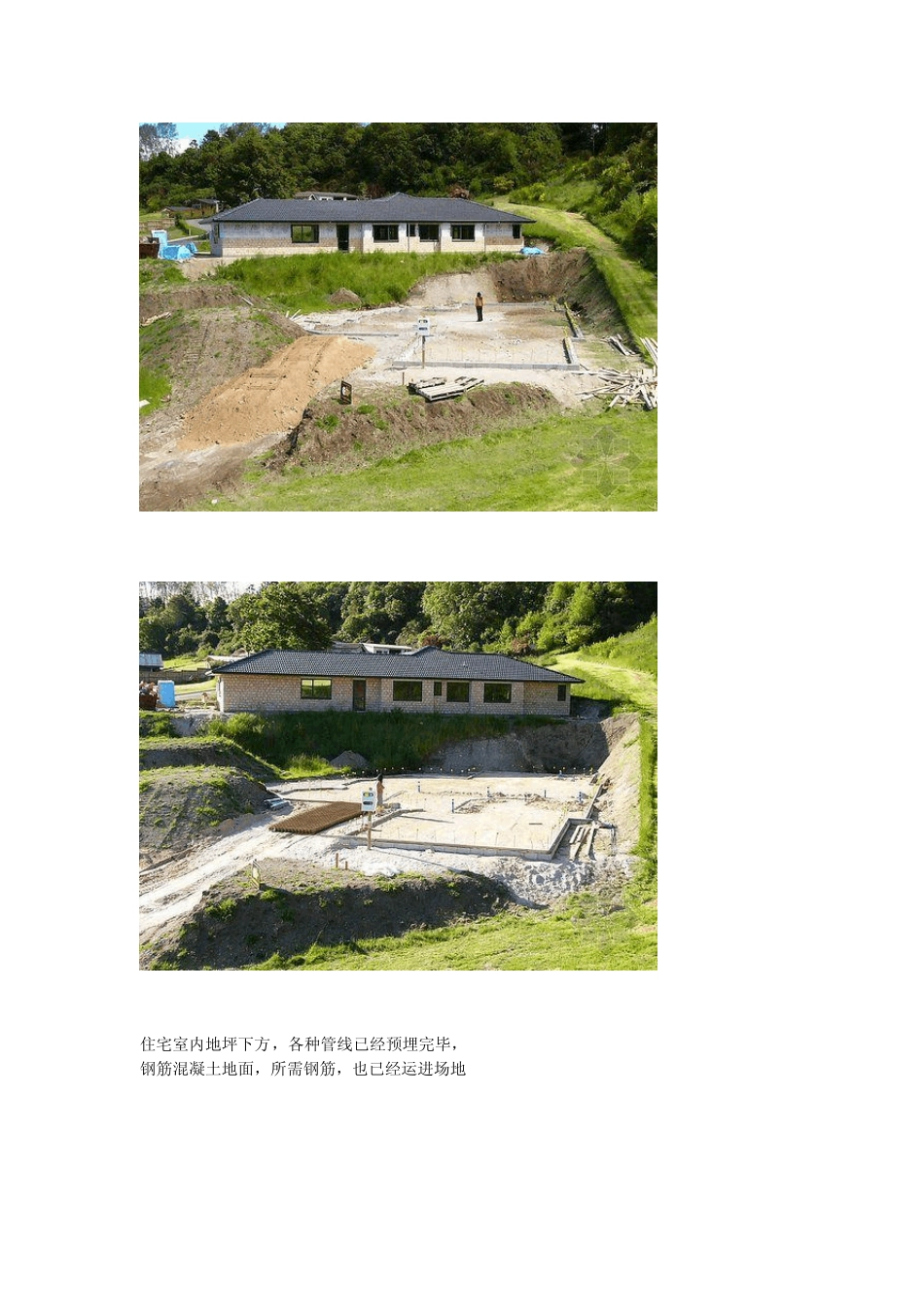

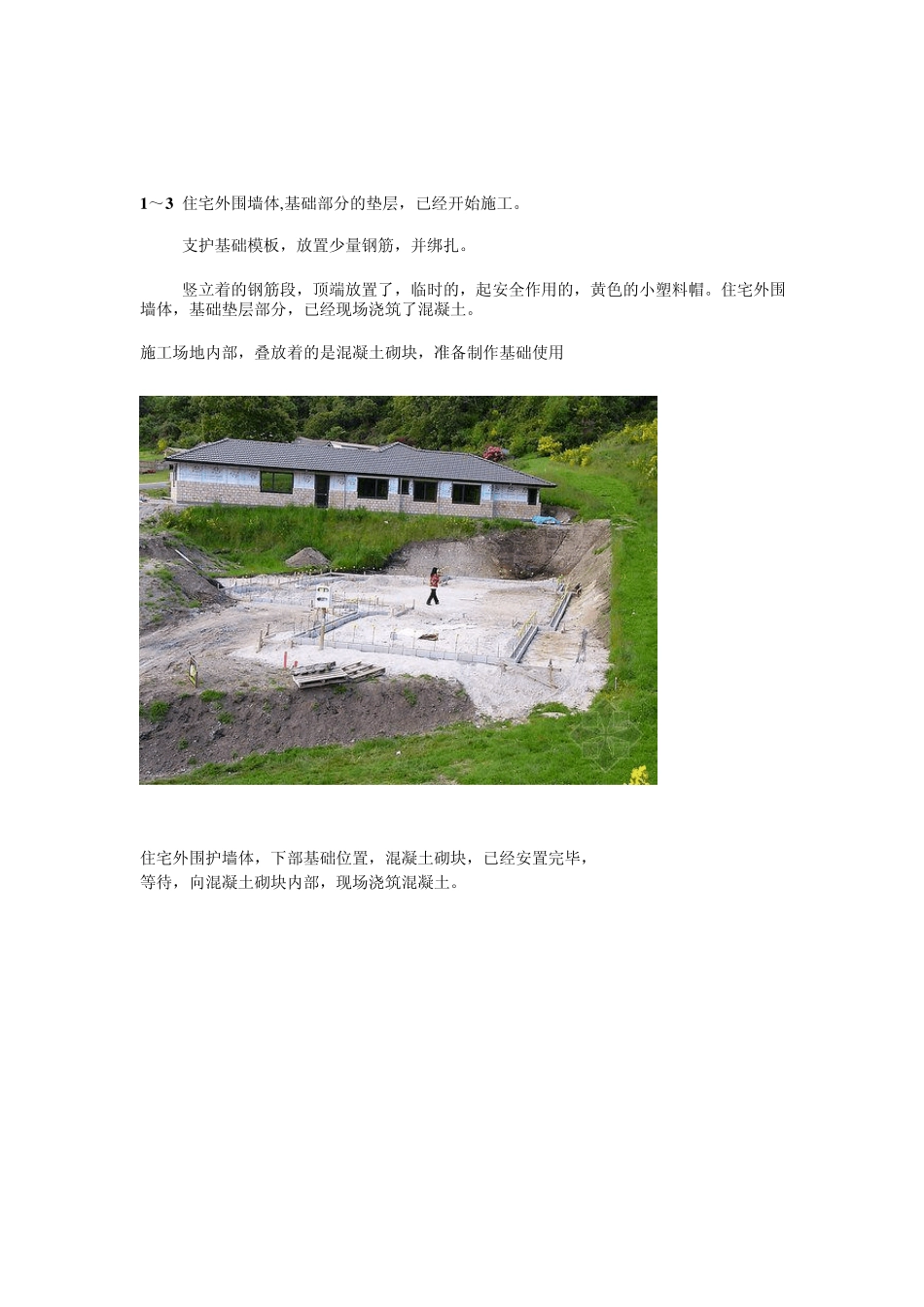

1 ~3 住宅外围墙体,基础部分的垫层,已经开始施工。 支护基础模板,放置少量钢筋,并绑扎。 竖立着的钢筋段,顶端放置了,临时的,起安全作用的,黄色的小塑料帽。住宅外围墙体,基础垫层部分,已经现场浇筑了混凝土。 施工场地内部,叠放着的是混凝土砌块,准备制作基础使用 住宅外围护墙体,下部基础位置,混凝土砌块,已经安置完毕, 等待,向混凝土砌块内部,现场浇筑混凝土。 住宅外围护墙体,下部基础位置, 混凝土砌块内部,已经现场浇筑了混凝土。 住宅室内地坪下方,各种管线已经预埋完毕, 钢筋混凝土地面,所需钢筋,也已经运进场地 住宅供电线路、排水管道,沟槽开挖, 住宅建成之后,该位置,将建造,进、出入的车道。 可见,住宅施工现场,左侧一角位置的配电箱位置。 另外,住宅室内地坪部分,已经铺设了级配碎石, 并经过了压实处理,也已经铺放了黑色的防水防潮薄膜, 防水防潮薄膜上方,已经摆放、绑扎了钢筋网,下一步, 准备现场浇筑混凝土。 住宅室内地坪,已经现场浇筑了混凝土。 现正在进行机械压实、抛光处理。 住宅混凝土室内地坪养护处理之中 拆除了围护木模板材 钢筋混凝土地面上部,为木结构框架,屋顶承重部分也是木桁架系统。 相关木结构构件,已经运进施工现场。 叠放着的木桁架屋架 施工现场已经运进的集成木材构件放置区域 木结构框架系统所需用的集成木材 木结构框架系统,集成木材,搭建时,所需用的钢钉、胶带等材料。 集成木材构件,连接时,需用到的金属连接件。 关于木结构桁架,常用到的金属连接件,补充两图: 钢筋混凝土地面外围,即将搭建的木结构外墙下部, 预先进行涂刷防水材料处理。 集成木结构框架系统已经开始搭建 住宅内、外,木结构墙体框架部分,已经搭建完毕, 住宅内、外,木结构墙体框架部分,已经搭建完毕, 已开始进行上方木屋架桁架部分的搭建施工。 外围护墙体,局部开始钉贴“单向透气防潮膜”。 住宅内部施工现场一角 住宅屋顶,由水泥制造的瓦片材料,已经运进施工现场。 住宅内部,供电配电盘的安装位置。 住宅内部,集成木材构件上,安装的黑色小方盒子, 为室内强电供电开关、插座位置。 住宅屋顶正在施工进行之中, 分析估计,屋顶的施工层次,由下到上,为: 木桁架屋架,木质屋面板,防水卷材,分割、衬垫木条,瓦片。 当然,屋架下方,肯定要进行绝缘保温隔热处理。 住宅屋顶上部的施工已经接近完毕 住宅内部施工现场一角...
